判斷串聯諧振的方法(如何判別電路是否發生諧振)

1.如何判別電路是否發生諧振

1、從定義上看可以通過判斷串聯回路電抗時候?yàn)榱銇砼袛啵?/p>

2、在實驗中可以通過改變信號源頻率，使總阻抗達到最小，此時電路發生諧振。

測試方案：

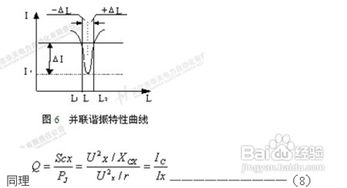

1、改變L、C的數值，測電路中的電流，達到最大值時即為諧振點。

2、改變L、C的數值，同時測電路中的Ul和Uc，當Ul=Uc時，就為諧振點。

3、改變L、C的數值，測電路中的Ur，當Ur=Ui時就為諧振點。

擴展資料：

對于包含電容和電感及電阻元件的無源一端口網絡，其端口可能呈現容性、感性及電阻性，當電路端口的電壓U和電流I，出現同相位，電路呈電阻性時。稱之為諧振現象，這樣的電路，稱之為諧振電路。

諧振的實質是電容中的電場能與電感中的磁場能相互轉換，此增彼減，完全補償。電場能和磁場能的總和時刻保持不變，電源不必與電容或電感往返轉換能量，只需供給電路中電阻所消耗的電能。

諧振電路在無線電技術、廣播電視技術中有著廣泛的應用。各種無線電裝置、設備、測量儀器等都不可缺少諧振電路。這種電路的顯著特點就是它具有選頻能力，它可以將有用的頻率成分保留下來，而將無用的頻率成分濾除，比如收音機、電視機。

收音機的天線會同時接收多個電臺發射的不同載波的廣播節目，改變諧振電路的諧振頻率，使其諧振在所需要接收臺的載頻上，從而選擇出所接收臺的廣播信號，而濾除掉除此之外的其他臺及外來的無用信號，這就完成了選臺。電視機的選臺也是這樣。

參考資料來源：百度百科-諧振電路

2.可以用哪些試驗方法判別電路處于串聯諧振狀態

串聯諧振試驗裝置在電纜耐壓試驗中的應用1.1問題及現狀 近年來隨著城網改造工程的實施，高壓交聯電纜開始大量使用。

按照IEC840或CIGRE WG21.03建議規程，現場試驗的目的不是為了檢驗電纜的制造質量或電纜附件的制造質量的好壞，其制造質量已在型式試驗和出廠試驗中證實?，F(xiàn)場竣工驗收試驗的目的是檢查電纜的敷設、附件的安裝是否正確及電纜在運輸、搬運、存放、敷設和回填的過程中，是否有受到意外損害。

在交聯電纜投運前的試驗手段上由于被試容量大和試驗設備的原因，很長時間以來，仍沿襲使用直流耐壓的試驗方法，但存在很多缺陷。因此，使用非直流的方法對交聯電纜進行耐壓試驗就越來越受到人們的重視。

1.2標準問題 由于設備容量和體積等問題，目前國家尚無高壓電力電纜敷設后在現場進行交流耐壓試驗的相應標準。CIGRI國際大電網工作會議21工作組的《高壓擠包絕緣電纜竣工驗收試驗建議導則》中對目前采用的直流耐壓試驗方法提出疑議，并推薦使用工頻及近似工頻（30~300Hz）的交流試驗方法。

IEC60840標準中在45~150kV敷設后電纜試驗標準中除原直流試驗標準外，增加了1.7U0 5min或1 U0 24h的交流試驗標準。而在220kV等級中IEC 62067/CD草案中則取消了電纜敷設后試驗中直流試驗的標準，只有交流試驗的要求，即20~300Hz 1.4 U0 60min。

南方電網公司2004年發布的企業標準之《電力設備預防性試驗規程》內容中在XLPE電纜主絕緣耐壓試驗一項中規定了電纜的交流耐壓試驗標準，其試驗頻率推薦為20~300Hz,35kV及以下電纜試驗電壓為1.6倍的相電壓，110kV電纜試驗電壓為1.36倍的相電壓，220kV及以上電纜試驗電壓為1.12倍的相電壓。 2 交流耐壓試驗方法的選擇 2.1超低頻0.1Hz耐壓試驗 因被試XLPE電纜的電容量很大，工頻試驗時所需試驗變壓器的容量也要很大，導致試驗設備笨重而不適于現場使用。

采用0.1Hz作為試驗電源，理論上可以將試驗變壓器的容量降低到1/500，試驗變壓器的重量可大大降低，可以較容易地移動到現場進行試驗。目前，此種方法主要應用于中低壓電纜的試驗，由于試驗條件的真實性畢竟不如近工頻交流電壓，電壓等級偏低，還不能用于110kV及以上的高壓電纜試驗。

2.2振蕩電壓試驗 振蕩電壓試驗是用直流電源給電纜充電，當達到試驗電壓后使放電間隙擊穿而通過電感線圈放電，對電纜施加一定電壓幅位、頻率為kHz級的衰減振蕩波電壓作為擠包絕緣電纜線路的竣工試驗方法的另一種途徑。此種方法比直流耐壓試驗方法有效，但與工頻電壓試驗相比，其檢查電纜主絕緣和附件缺陷的效果仍不理想， 一是波的衰減厲害，難以滿足長電纜的需要；二是使局放增大，對電纜有較大傷害。

2.3諧振耐壓試驗 諧振耐壓試驗方法是通過改變試驗系統的電感量和試驗頻率，使回路處于諧振狀態，這樣試驗回路中試品上的大部分容性電流與電抗器上的感性電流相抵消，電源供給的能量僅為回路中消耗的用功功率，為試品容量的1/Q(Q為系統的諧振倍數)；因此試驗電源的容量在降低，重量大大減輕。諧振耐壓試驗系統按調節方式分為調感式（VISR）和調頻式（VFSR）兩種。

可調電感型諧振試驗系統可以滿足耐壓要求，但由于重量大，可移動性差，主要用于試驗室。變頻串聯諧振耐壓試驗是利用電抗器的電感與被試品電容實現電容諧振，在被試品上獲得高電壓、大電流，是當前高電壓試驗的一種新的方法與潮流，在國內外已經得到廣泛的應用。

變頻串聯諧振是諧振式電流濾波電路，能改善電源波形畸變，獲得較好的正弦電壓波形，有效防止諧波峰值對被試品的誤擊穿。變頻串聯諧振工作在諧振狀態，當被試品的絕緣點被擊穿時，電流立即脫諧，回路電流迅速下降為正常試驗電流的數十分之一。

發生閃絡擊穿時，因失去諧振條件，除短路電流立即下降外，高電壓也立即消失，電弧即可熄滅。其恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓斷開電源，所以適用于高電壓、大容量的電力設備的絕緣耐壓試驗。

變頻諧振試驗系統不但能滿足高壓 XLPE電纜的耐壓要求，而且具有重量輕、可移動性好的優點，適宜現場試驗。經分析比較，我們采用上海思源電氣有限公司生產的VFSR變頻串聯諧振成套試驗裝置，該裝置采用固定電抗器作為諧振電抗器，以調頻的方式實現諧振，頻率的調節范圍為30~300Hz，符合南方電網公司2004年發布的企業標準之《電力設備預防性試驗規程》內容中推薦使用頻率20~300Hz的諧振耐壓試驗。

3 諧振試驗裝置使用中的注意事項 （1）諧振電源產品大多都是高壓試驗設備，要求由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書， 并經反復操作訓練。 （2）操作人員應不少于2人。

使用時應嚴格遵守本單位有關高壓試驗的安全作業規程。 （3）為了保證試驗的安全正確，除必須熟悉本產品說明書外，還必須嚴格按國家有關標準和規程進行試驗操作。

（4）各聯接線不能接錯，特別是接地線不能接錯，否則可導致試驗裝置損壞。 （5）本裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作安全距離。

（6）串聯諧振試驗系統是利用諧振電抗器與被試品諧振產生高電。
