焊縫滲透檢測方法(焊接質量的檢驗方法檢測各種焊縫的)
1.焊接質量的檢驗方法有哪些檢測各種焊縫的
焊接檢測方法很多，一般可以按一下方法分類：
（一） 按焊接檢測數量分
1.抽檢 在焊接質量比較穩定的情況下，如自動焊、摩擦焊、氬弧焊等，當工藝參數調整好之后，在焊接過程中質量變化不大，比較穩定，可以對焊接接頭質量進行抽樣檢測。
2.全檢 對所有焊縫或者產品進行100%的檢測。
（二） 按焊接檢驗方法分
1.破壞性檢測 （1）力學性能實驗 包括拉伸試驗、硬度試驗、彎曲試驗、疲勞試驗、沖擊試驗等； （2）化學分析試驗 包括化學成分分析、腐蝕試驗等； （3）金相檢驗 包括宏觀檢驗，微觀檢驗等。
2.非破壞性檢測 （1）外觀檢驗 包括尺寸檢驗、幾何形狀檢測、外表傷痕檢測等； （2）耐壓試驗 包括水壓試驗和氣壓試驗等； （3）密封性試驗 包括氣密試驗、載水試驗、氨氣試驗、沉水試驗、煤油滲漏試驗、氨檢漏試驗等。
3.無損檢測 無損檢測包括射線探傷、超聲波探傷、磁力探傷、滲透探傷等。
2.焊縫檢查方法有哪些
焊縫檢測方法
鋼結構件的焊縫主要是檢驗焊縫的外觀成型質量，檢驗內容一般為焊腳高度，咬邊，焊接變形，焊瘤，弧坑，焊縫直度等 當然還有焊縫的內在質量，如夾渣，氣孔，未焊透，裂紋，未熔合等.外觀檢驗的器具有直尺，焊接檢驗尺，放大鏡等，內在質量檢驗主要是著色探傷，和磁粉探傷.
焊縫檢查分為：外觀質量和內部質量檢查；外觀檢查：焊接尺寸、有無焊接缺陷等；內部質量：主要采用無損檢測的方法。焊接質量的保證，主要是嚴格落實焊接評定試驗條件的過程控制。一、可以用眼觀察，看是否有氣孔、殘留的焊渣；二、做焊縫探傷不僅可以檢驗焊縫的質量還可以測出焊縫的高度是最有效的檢驗方法。
3.焊接質量的檢測常用哪些方法
一 外觀檢驗
用肉眼或放大鏡觀察是否有缺陷，如咬邊、燒穿、未焊透及裂紋等，并檢查焊縫外形尺寸是否符合要求。
二 密封性檢驗
容器或壓力容器如鍋爐、管道等要進行焊縫的密封性試驗。密封性試驗有水壓試驗、氣壓試驗和煤油試驗幾種。
1水壓試驗 水壓試驗用來檢查焊縫的密封性，是焊接容器中用得最多的一種密封性檢驗方法。
2氣壓試驗 氣壓試驗比水壓試驗更靈敏迅速，多用于檢查低壓容器及管道的密封性。將壓縮空氣通入容器內，焊縫表面涂抹肥皂水，如果肥皂泡顯現，即為缺陷所在。
3煤油試驗 在焊縫的一面涂抹白色涂料，待干燥后再在另一面涂煤油，若焊縫中有細微裂紋或穿透性氣孔等缺陷，煤油會滲透過去，在涂料一面呈現明顯油斑，顯現出缺陷位置。
三 焊縫內部缺陷的無損檢測
1 滲透檢驗 滲透檢驗是利用帶有熒光染料或紅色染料的滲透劑的滲透作用，顯示缺陷痕跡的無損檢驗法，常用的有熒光探傷和著色探傷。將擦洗干凈的焊件表面噴涂滲透性良好的紅色著色劑，待滲透到焊縫表面的缺陷內，將焊件表面擦凈。再涂上一層白色顯示液，待干燥后，滲入到焊件缺陷中的著色劑由于毛細作用被白色顯示劑所吸附，在表面呈現出缺陷的紅色痕跡。滲透檢驗可用于任何表面光潔的材料。
2 磁粉檢驗 磁粉檢驗是將焊件在強磁場中磁化，使磁力線通過焊縫，遇到焊縫表面或接近表面處的缺陷時，產生漏磁而吸引撒在焊縫表面的磁性氧化鐵粉。根據鐵粉被吸附的痕跡就能判斷缺陷的位置和大小。磁粉檢驗僅適用于檢驗鐵磁性材料表面或近表面處的缺陷。

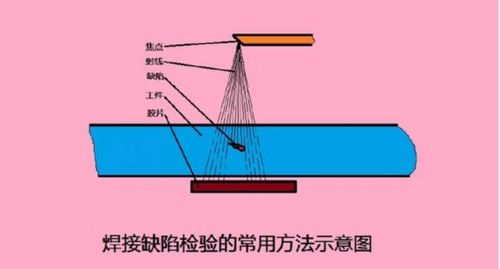

3 射線檢驗 射線檢驗有X射線和Y射線檢驗兩種。當射線透過被檢驗的焊縫時，如有缺陷，則通過缺陷處的射線衰減程度較小，因此在焊縫背面的底片上感光較強，底片沖洗后，會在缺陷部位顯示出黑色斑點或條紋。X射線照射時間短、速度快，但設備復雜、費用大，穿透能力較Y射線小，被檢測焊件厚度應小于30mm。而Y射線檢驗設備輕便、操作簡單，穿透能力強，能照投300mm的鋼板。透照時不需要電源，野外作業方便。但檢測小于50mm以下焊縫時，靈敏度不高。
4 超聲波檢查 超聲波檢驗是利用超聲波能在金屬內部傳播，并在遇到兩種介質的界面時會發生反射和折射的原理來檢驗焊縫內部缺陷的。當超聲波通過探頭從焊件表面進入內部，遇到缺陷和焊件底面時，發生反射，由探頭接收后在屏幕上顯示出脈沖波形。根據波形即可判斷是否有缺陷和缺陷位置。但不能判斷缺陷的類型和大小。由于探頭與檢測件之間存在反射面，因此超聲波檢查時應在焊件表面涂抹耦合劑。
4.焊縫檢查方法有哪些
一 外觀檢驗用肉眼或放大鏡觀察是否有缺陷，如咬邊、燒穿、未焊透及裂紋等，并檢查焊縫外形尺寸是否符合要求。
二 密封性檢驗容器或壓力容器如鍋爐、管道等要進行焊縫的密封性試驗。密封性試驗有水壓試驗、氣壓試驗和煤油試驗幾種。
1水壓試驗 水壓試驗用來檢查焊縫的密封性，是焊接容器中用得最多的一種密封性檢驗方法。2氣壓試驗 氣壓試驗比水壓試驗更靈敏迅速，多用于檢查低壓容器及管道的密封性。
將壓縮空氣通入容器內，焊縫表面涂抹肥皂水，如果肥皂泡顯現，即為缺陷所在。3煤油試驗 在焊縫的一面涂抹白色涂料，待干燥后再在另一面涂煤油，若焊縫中有細微裂紋或穿透性氣孔等缺陷，煤油會滲透過去，在涂料一面呈現明顯油斑，顯現出缺陷位置。
三 焊縫內部缺陷的無損檢測1 滲透檢驗 滲透檢驗是利用帶有熒光染料或紅色染料的滲透劑的滲透作用，顯示缺陷痕跡的無損檢驗法，常用的有熒光探傷和著色探傷。將擦洗干凈的焊件表面噴涂滲透性良好的紅色著色劑，待滲透到焊縫表面的缺陷內，將焊件表面擦凈。
再涂上一層白色顯示液，待干燥后，滲入到焊件缺陷中的著色劑由于毛細作用被白色顯示劑所吸附，在表面呈現出缺陷的紅色痕跡。滲透檢驗可用于任何表面光潔的材料。
2 磁粉檢驗 磁粉檢驗是將焊件在強磁場中磁化，使磁力線通過焊縫，遇到焊縫表面或接近表面處的缺陷時，產生漏磁而吸引撒在焊縫表面的磁性氧化鐵粉。根據鐵粉被吸附的痕跡就能判斷缺陷的位置和大小。
磁粉檢驗僅適用于檢驗鐵磁性材料表面或近表面處的缺陷。3 射線檢驗 射線檢驗有X射線和Y射線檢驗兩種。
當射線透過被檢驗的焊縫時，如有缺陷，則通過缺陷處的射線衰減程度較小，因此在焊縫背面的底片上感光較強，底片沖洗后，會在缺陷部位顯示出黑色斑點或條紋。X射線照射時間短、速度快，但設備復雜、費用大，穿透能力較Y射線小，被檢測焊件厚度應小于30mm。
而Y射線檢驗設備輕便、操作簡單，穿透能力強，能照投300mm的鋼板。透照時不需要電源，野外作業方便。
但檢測小于50mm以下焊縫時，靈敏度不高。4 超聲波檢查 超聲波檢驗是利用超聲波能在金屬內部傳播，并在遇到兩種介質的界面時會發生反射和折射的原理來檢驗焊縫內部缺陷的。
當超聲波通過探頭從焊件表面進入內部，遇到缺陷和焊件底面時，發生反射，由探頭接收后在屏幕上顯示出脈沖波形。根據波形即可判斷是否有缺陷和缺陷位置。
5.焊縫質量檢測手段有哪些
回流焊的質量檢查方法：
回流焊的焊接質量的方法目前常用的有目檢法，自動光學檢查法，電測試法，X-光檢查法，以及超聲波檢測法。
1）目檢法
簡單，低成本。但效率低，漏檢率高，還與人員的經驗和認真程度有關。
2）電測試法
自動化?？梢詸z查各種電氣元件的正確連接。但需要復雜的針床模具，價格高，維護復雜。對焊接的工藝性能，例如焊點光亮程度，焊點質量等無法檢驗。另外，隨著電子產品裝連越來越向微型化，高密度以及BGA,CSP方向發展，ICT的測針?lè)椒ㄊ艿皆絹?lái)越多的局限。
3）超聲波檢測法
自動化。通過超聲波的反射信號可以探測元件尤其時QFP,BGA等IC芯片封裝內部發生的空洞，分層等缺陷。它的缺點是要把PCB板放到一種液體介質才能運用超聲波檢驗法。較適合于實驗室運用。
4)X-光檢查法
自動化?？梢詸z查幾乎全部的工藝缺陷。通過X-Ray的透視特點，檢查焊點的形狀，和電腦庫里標準的形狀比較，來判斷焊點的質量。尤其對BGA,DCA元件的焊點檢查，作用不可替代。無須測試模具。但對錯件的情況不能判別。缺點價格目前相當昂貴。
5）自動光學檢查法
自動化。避免人為因素的干擾。無須模具?？蓹z查大多數的缺陷，但對BGA,DCA等焊點不能看到的元件無法檢查。
對于各種檢查方法，既各有特色，又相互覆蓋。
可以看出，BGA，元件外觀，及元件值的檢驗分別為X光，自動光學，及ICT檢測法特有的檢查手段，其余的功能都相互有交*。例如，用光學檢查方法解決表面可見的焊盤焊點和元件對錯識別，用X-Ray檢查不可見的元件焊點如BGA,DCA，插件過孔的焊錫情況，但如果不用ICT，元件值錯無法檢查；又例如，用ICT檢查開路，短路等電性能，用X-Ray檢查所有元件的焊點質量，但如果不用光學檢查儀對外觀破損的元件亦無法檢驗。 因此，只有綜合使用或根據產品具體情況來安排檢查方法才能得到滿意的檢查結果。
波峰焊質量檢查方法：
1.外觀查看
主要是經過目測進行查看，有時需求用手模摸，看是不是有松動、焊接不牢。有時還需求憑借放大鏡，仔細觀察是不是存在下列表象，若是有，則需求修正。
(1)搭焊
搭焊是指波峰焊相鄰兩個或幾個焊點銜接在一起的表象。顯著的搭焊較易發現，但細微的搭焊用目測較難發現，只要經過電功能的檢測才干露出出來。構成的原因是：焊料過多，或許焊接溫度過高。損害是：焊接后的波峰焊不能正常作業，乃至燒壞元器材，嚴峻的危及商品安全和人身安全。
(2)焊錫過多
焊錫堆積過多，焊點的外形概括不清，好像丸子狀，底子看不出導線的形狀。構成的原因是：波峰焊焊料過多，或許是元器材引線不能潮濕，以及焊料的溫度不合適。損害是：簡單短路，能夠包藏焊點缺點，器材間打火。
(3)毛刺
焊料構成一個或多個毛刺，毛刺超過了答應的引出長度，將構成絕緣間隔變小，尤其是對高壓電路，將構成打火表象，好像石鐘乳形。構成的原因是：焊料過多、焊接時刻過長，使焊錫藏性添加，當烙鐵脫離焊點時就簡單發生毛刺表象。損害是：簡單構成搭焊、器材間高壓打火。
(4)松香過多
焊縫中夾有松香，外表豆腐渣形狀，構成的原因是：因焊盤氧化、臟污、預處理不良等，在焊接時加焊劑太多。損害是：強度不行，導電不良，外觀欠安。
6.焊縫檢測的方法有沒有一種可以完全檢測到位的
一 外觀檢驗
用肉眼或放大鏡觀察是否有缺陷，如咬邊、燒穿、未焊透及裂紋等，并檢查焊縫外形尺寸是否符合要求。
二 密封性檢驗
容器或壓力容器如鍋爐、管道等要進行焊縫的密封性試驗。密封性試驗有水壓試驗、氣壓試驗和煤油試驗幾種。
1水壓試驗 水壓試驗用來檢查焊縫的密封性，是焊接容器中用得最多的一種密封性檢驗方法。
2氣壓試驗 氣壓試驗比水壓試驗更靈敏迅速，多用于檢查低壓容器及管道的密封性。將壓縮空氣通入容器內，焊縫表面涂抹肥皂水，如果肥皂泡顯現，即為缺陷所在。
3煤油試驗 在焊縫的一面涂抹白色涂料，待干燥后再在另一面涂煤油，若焊縫中有細微裂紋或穿透性氣孔等缺陷，煤油會滲透過去，在涂料一面呈現明顯油斑，顯現出缺陷位置。
三 焊縫內部缺陷的無損檢測
1 滲透檢驗 滲透檢驗是利用帶有熒光染料或紅色染料的滲透劑的滲透作用，顯示缺陷痕跡的無損檢驗法，常用的有熒光探傷和著色探傷。將擦洗干凈的焊件表面噴涂滲透性良好的紅色著色劑，待滲透到焊縫表面的缺陷內，將焊件表面擦凈。再涂上一層白色顯示液，待干燥后，滲入到焊件缺陷中的著色劑由于毛細作用被白色顯示劑所吸附，在表面呈現出缺陷的紅色痕跡。滲透檢驗可用于任何表面光潔的材料。
2 磁粉檢驗 磁粉檢驗是將焊件在強磁場中磁化，使磁力線通過焊縫，遇到焊縫表面或接近表面處的缺陷時，產生漏磁而吸引撒在焊縫表面的磁性氧化鐵粉。根據鐵粉被吸附的痕跡就能判斷缺陷的位置和大小。磁粉檢驗僅適用于檢驗鐵磁性材料表面或近表面處的缺陷。
3 射線檢驗 射線檢驗有X射線和Y射線檢驗兩種。當射線透過被檢驗的焊縫時，如有缺陷，則通過缺陷處的射線衰減程度較小，因此在焊縫背面的底片上感光較強，底片沖洗后，會在缺陷部位顯示出黑色斑點或條紋。X射線照射時間短、速度快，但設備復雜、費用大，穿透能力較Y射線小，被檢測焊件厚度應小于30mm。而Y射線檢驗設備輕便、操作簡單，穿透能力強，能照投300mm的鋼板。透照時不需要電源，野外作業方便。但檢測小于50mm以下焊縫時，靈敏度不高。
4 超聲波檢查 超聲波檢驗是利用超聲波能在金屬內部傳播，并在遇到兩種介質的界面時會發生反射和折射的原理來檢驗焊縫內部缺陷的。當超聲波通過探頭從焊件表面進入內部，遇到缺陷和焊件底面時，發生反射，由探頭接收后在屏幕上顯示出脈沖波形。根據波形即可判斷是否有缺陷和缺陷位置。但不能判斷缺陷的類型和大小。由于探頭與檢測件之間存在反射面，因此超聲波檢查時應在焊件表面涂抹耦合劑。
