皮帶接頭膠接的方法(皮帶接頭有幾種粘接方法)
1.皮帶接頭有幾種粘接方法
一般情況下，皮帶接頭有機械接頭、冷粘接頭、熱硫化接頭等幾個常用的方法。
1.機械接頭，一股是指使用皮帶扣接頭，這種接頭方法方便便捷，也比較經(jīng)濟，如果使用過程中皮帶有損壞，想要更換新的皮帶時，這種皮帶扣接頭容易更換，但是接頭的效率低，容易損壞，對輸送帶產(chǎn)品的使用壽命有一定影響。 2.冷粘接頭，即采用冷粘粘合劑來進行接頭，以膠粘劑為原料，將輸送帶兩端連接在一起的方法，冷粘接效果關(guān)鍵要看采用的的膠水，有沒有做無縫處理。
由于這種方法具有接頭強度較高，運行無噪音、無振動、操作簡單、接頭時間短的優(yōu)點，所以有廣泛的應(yīng)用，但是從實踐來看，由于工藝條件比較難掌握，另外粘合劑的質(zhì)量對接頭的影響非常大，所以不是很穩(wěn)定，另外，冷粘輸送帶不適用潮濕和有溫度要求的物料。 3.熱硫化接頭，熱硫化接頭的輸送帶接口完全封閉，不易受水的浸濕。

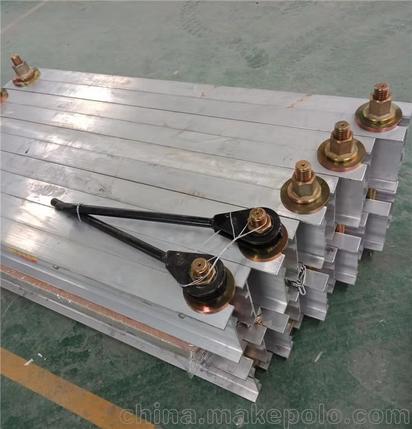

皮帶硫化接頭的工藝一般是將硫化器下機架放在皮帶機架上，兩端部對齊，再依次放上水壓板、小隔熱板、下隔熱板，兩硫化器兩側(cè)各安裝1-2米的平臺并固定好，平臺的上表面要與下加熱板上表面平齊或略微低些，同時還不能影響拉桿的拉緊，將皮帶兩接頭放在平臺上開始進行硫化。這種方法是目前最理想的一種接頭方法，能夠保證高的接頭效率，同時也非常穩(wěn)定，接頭壽命也很長，容易掌握，但是熱硫化接頭工藝較復(fù)雜，對人員要求高，冷粘工藝簡單短期培訓(xùn)可上崗。
2.皮帶接頭有幾種粘接方法
一般輸送帶接頭常用方法有：機械接頭、冷粘接接頭、熱硫化接頭等。
1、輸送帶機械接頭法：
一般是指使用皮帶扣接頭，這種接頭方法方便便捷，也比較經(jīng)濟，但是接頭的效率低，容易損壞，對輸送帶產(chǎn)品的使用壽命有一定影響。 PVC和PVG整芯阻燃抗靜電輸送帶接頭中，一般8級帶以下的產(chǎn)品都采用這種接頭方法。
2、冷粘接接頭
即采用冷粘粘合劑來進行接頭。這種接頭辦法比機械接頭的效率高，也比較經(jīng)濟，應(yīng)該能夠有比較好的接頭效果，但是從實踐來看，由于工藝條件比較難掌握，另外粘合劑的質(zhì)量對接頭的影響非常大，所以不是很穩(wěn)定。
目前國內(nèi)比較知名的粘接劑中圣卡SK811輸送帶膠、璜時得LDJ243系列等輸送帶膠都是國內(nèi)使用量比較大的。
3、熱硫化接頭
輸送帶接頭在多年的實戰(zhàn)中證明是最理想的一種接頭方法，能夠保證高的接頭效率，同時也非常穩(wěn)定，接頭壽命也很長，容易掌握。但是存在工藝麻煩、費用高、接頭時間長等缺點。
擴展資料：
輸送帶接頭處的強度：
1、輸送帶接頭處的強度比正常帶體的強度要低。一般用機械方式連接時，接頭強度僅能達到帶體強度的40-50%，冷膠方式質(zhì)量比較好時，接頭強度能達到60-70%，而熱膠接頭強度能達到80-90%（接頭方法正確、無質(zhì)量缺陷）。
2、由于接頭部位的強度比較低，如果膠接方法不正確，接頭的強度就會更加低，如開刀、打磨時傷及下一層布、打磨過度、搭接長度不夠、臺階個數(shù)不夠、膠接頭所用橡膠性能不好或已經(jīng)自硫失效、鋼絲繩打磨過度、鋼絲繩生銹等，接頭部位的強度將會大打折扣，在使用時，容易出現(xiàn)接頭部位斷開的現(xiàn)象。
參考資料來源：百度百科-傳送帶接頭
3.輸送帶接頭粘接有哪幾種方法
輸送帶接頭粘接方法分為三種：冷硫化粘接、機械接頭和熱硫化接頭。
冷硫化粘接：
1、先找到皮帶撕裂劃傷的破損部位，以皮帶撕裂劃傷破損部位為中心畫出標記線。
2、標記線畫好后，使用大功率低轉(zhuǎn)速角磨機配鎢鋼打磨碟，對皮帶撕裂劃傷破損部位進行打磨（要求接口的部位打磨深度要不小于修補條的厚度，以免開機時被清掃器刮傷）。
3、對打磨完的表面使用工業(yè)清洗劑SK353進行清潔處理，并晾干。
4、晾干的同時，將冷硫化粘接劑SK313和硬化劑按100:4的比例倒入一個容器當中，使用攪棒攪拌均勻。
5、攪拌均勻后，再將攪拌均勻的混合液涂刷在整個皮帶撕裂劃傷破損表面，并晾至不粘手指背為止（涂刷時要涂刷均勻，厚薄一致）。
6、選用比皮帶撕裂劃傷部位寬2-3cm的修補條，然后將攪拌的均勻的混合液涂刷在修補條的藍色半硫化層粘接面上，并晾至略有粘手的感覺為止。
7、處理工作完成后，開始粘貼修補條。粘貼皮帶修補條時，要使用壓實滾輪進行壓實。
8、修補完成后，要在修補條和皮帶連接部位，再次使用之前攪拌均勻的混合液再涂刷一圈，以便使修補條邊緣的半硫化層自然冷硫化，以提高皮帶撕裂劃傷快速修補的粘接強度。
9、此時，物料運輸皮帶冷硫化方式粘接的施工操作，就算是已經(jīng)完成了，等干膠后即可開機使用。
冷硫化粘接便于維護，接頭方便，比機械接頭使用時間長，但是接頭處容易進入物料，縮短了使用壽命。
機械接頭：
運用皮帶扣接頭，這種方法方便便捷，價格經(jīng)濟，接頭效率不如冷硫化和熱硫化，容易損壞，對輸送帶的使用壽命有一定的影響。PVC和PVG整芯阻燃抗靜電輸送帶接頭中，一般8級帶以下的產(chǎn)品都采用這種接頭方法。
熱硫化接頭：
1、使用分層工具將皮帶接頭部位進行階梯式分層處理，之后對分層部位進行打磨清洗處理。
2、在每個分層部位涂刷熱硫化膠漿，未硫化芯膠以及面膠的粘接面也要涂刷熱硫化膠漿。
3、將未硫化芯膠平鋪在分層的中心層，以便增加接頭強度，將未硫化面膠貼合在接縫部位的表層，保證整條皮帶的一體性，增加皮帶表面的防滑耐磨以及抗沖擊性能。
4、建議使用壁紙刀在面膠表層劃幾刀，以免氣泡的產(chǎn)生。
5、使用硫化機對接頭部位進行升溫加壓處理，待溫度達到145℃時，保持40-45分鐘，之后停止加溫，待硫化機冷卻之后拆除硫化機，使用橡膠刀對接頭部位進行修整，修整之后硫化完畢。
接頭使用時間長，接頭處強力與整條輸送帶強力基本一致。但是需要專業(yè)的接頭工具才可以實現(xiàn)接頭成功。
4.輸送帶接頭粘接都有哪幾種方法
輸送帶接頭有的輸送帶必須接成環(huán)形才能使用，所以輸送帶接頭的好壞直接影響輸送帶的使用壽命和輸送線能否平穩(wěn)順暢地運行。 一般輸送帶接頭常用方法有機械接頭、冷粘接接頭、熱硫化接頭等。
輸送帶機械接頭法：一般是指使用皮帶扣接頭，這種接頭方法方便便捷，也比較經(jīng)濟，但是接頭的效率低，容易損壞，對輸送帶產(chǎn)品的使用壽命有一定影響。 PVC和PVG整芯阻燃抗靜電輸送帶接頭中，一般8級帶以下的產(chǎn)品都采用這種接頭方法。
輸送帶冷粘接頭法：即采用冷粘粘合劑來進行接頭。這種接頭辦法比機械接頭的效率高，也比較經(jīng)濟，應(yīng)該能夠有比較好的接頭效果，但是從實踐來看，由于工藝條件比較難掌握，另外粘合劑的質(zhì)量對接頭的影響非常大，所以不是很穩(wěn)定。
輸送帶熱硫化接頭法：實踐證明是最理想的一種接頭方法，能夠保證高的接頭效率，同時也非常穩(wěn)定，接頭壽命也很長，容易掌握。但是存在工藝麻煩、費用高、接頭時間長等缺點
5.輸送皮帶膠粘接頭的方法
大家說的都是熱硫化接頭操作，其實像普通的尼龍帆布帶，采用冷硫化接頭也是可以的。
冷硫化接頭方式簡便快捷，強度完好，無泄漏，噪音，無震動，不需昂貴的設(shè)備。選擇合適的接頭材料來進行操作，便可實現(xiàn)優(yōu)質(zhì)的接頭效果。
皮帶接頭材料的選擇
皮帶接頭必不可少的材料就是冷硫化接頭膠水和RIT帶半硫化層皮帶修補條。其中膠水用于粘接，修補條則用于封口貼合。
膠接前準備工作：
(1) 場地：干凈，干燥，不曝曬，無粉塵；
(2) 材料：冷硫化膠水、清洗劑、RIT修補條；
(3) 工具：角磨機、鎢鋼打磨碟、清掃刷、涂膠刷、壓實滾輪、壁紙刀
現(xiàn)場膠接操作：
先將普通皮帶進行分層處理，分層示意圖如下：
使用角磨機配合鎢鋼打磨碟對皮帶每個分層部位進行迂回打磨；
打磨之后的分層部位使用清洗劑進行深層清理；
在皮帶分層部位以及修補條粘接面涂刷SK313冷硫化膠水；
將修補條貼合在分層部位做封口，并用壓實滾輪壓實即可。
溫馨提示：建議使用壁紙刀在修補條上邊劃兩刀，避免其鼓包。
6.輸送帶接頭粘接有哪幾種方法
輸送帶接頭粘接方法分為三種：冷硫化粘接、機械接頭和熱硫化接頭。
冷硫化粘接：1、先找到皮帶撕裂劃傷的破損部位，以皮帶撕裂劃傷破損部位為中心畫出標記線。2、標記線畫好后，使用大功率低轉(zhuǎn)速角磨機配鎢鋼打磨碟，對皮帶撕裂劃傷破損部位進行打磨（要求接口的部位打磨深度要不小于修補條的厚度，以免開機時被清掃器刮傷）。
3、對打磨完的表面使用工業(yè)清洗劑SK353進行清潔處理，并晾干。4、晾干的同時，將冷硫化粘接劑SK313和硬化劑按100:4的比例倒入一個容器當中，使用攪棒攪拌均勻。
5、攪拌均勻后，再將攪拌均勻的混合液涂刷在整個皮帶撕裂劃傷破損表面，并晾至不粘手指背為止（涂刷時要涂刷均勻，厚薄一致）。6、選用比皮帶撕裂劃傷部位寬2-3cm的修補條，然后將攪拌的均勻的混合液涂刷在修補條的藍色半硫化層粘接面上，并晾至略有粘手的感覺為止。
7、處理工作完成后，開始粘貼修補條。粘貼皮帶修補條時，要使用壓實滾輪進行壓實。
8、修補完成后，要在修補條和皮帶連接部位，再次使用之前攪拌均勻的混合液再涂刷一圈，以便使修補條邊緣的半硫化層自然冷硫化，以提高皮帶撕裂劃傷快速修補的粘接強度。9、此時，物料運輸皮帶冷硫化方式粘接的施工操作，就算是已經(jīng)完成了，等干膠后即可開機使用。
冷硫化粘接便于維護，接頭方便，比機械接頭使用時間長，但是接頭處容易進入物料，縮短了使用壽命。機械接頭：運用皮帶扣接頭，這種方法方便便捷，價格經(jīng)濟，接頭效率不如冷硫化和熱硫化，容易損壞，對輸送帶的使用壽命有一定的影響。
PVC和PVG整芯阻燃抗靜電輸送帶接頭中，一般8級帶以下的產(chǎn)品都采用這種接頭方法。熱硫化接頭：1、使用分層工具將皮帶接頭部位進行階梯式分層處理，之后對分層部位進行打磨清洗處理。
2、在每個分層部位涂刷熱硫化膠漿，未硫化芯膠以及面膠的粘接面也要涂刷熱硫化膠漿。3、將未硫化芯膠平鋪在分層的中心層，以便增加接頭強度，將未硫化面膠貼合在接縫部位的表層，保證整條皮帶的一體性，增加皮帶表面的防滑耐磨以及抗沖擊性能。
4、建議使用壁紙刀在面膠表層劃幾刀，以免氣泡的產(chǎn)生。5、使用硫化機對接頭部位進行升溫加壓處理，待溫度達到145℃時，保持40-45分鐘，之后停止加溫，待硫化機冷卻之后拆除硫化機，使用橡膠刀對接頭部位進行修整，修整之后硫化完畢。
接頭使用時間長，接頭處強力與整條輸送帶強力基本一致。但是需要專業(yè)的接頭工具才可以實現(xiàn)接頭成功。
7.皮帶機的接頭粘和方法
傳統(tǒng)皮帶機的接頭方式一般為皮帶扣接頭以及熱硫化接頭。新型皮帶接頭方式則為方便快捷的冷硫化接頭方式。根據(jù)皮帶材質(zhì)不同，所選用的接頭方式也有所區(qū)別。
一、皮帶扣接頭，是利用釘扣機將皮帶扣釘在皮帶機接頭兩端，進而將皮帶接頭部位連接起來的一種傳統(tǒng)機械接頭方式。接頭操作方便，但接頭損傷帶體本身，而且使用時間斷，很容易出現(xiàn)二次開裂現(xiàn)象的發(fā)生。當下使用率已經(jīng)越來越低了。
二、冷硫化接頭，是利用冷硫化接頭膠水，像常用的雙組份sk313將RIT皮帶修補條貼合在皮帶接縫部位做封口的新型冷粘接頭方式。操作簡便，粘接力強，不需要大型設(shè)備，也不需要大量人力物力，通常用于帆布尼龍等中低強度的分層帶接頭處理。
三、熱硫化接頭，是利用熱硫化膠漿搭配RIT未硫化芯膠、未硫化面膠在硫化機的升溫加壓下，將皮帶接頭部位壓合在一起的比較常用的接頭方式。接頭操作相對復(fù)雜一些，不過接頭粘接持續(xù)力強，適用于各種材質(zhì)的皮帶接頭處理。尤其是鋼絲繩系輸送帶以及PVG/PVC整芯皮帶等張力比較大或者帶體比較特殊的皮帶接頭處理。
8.傳送帶怎么接頭,聽說用膠水接耐用,具體怎么接請說出步驟
現(xiàn)在都是膠水粘，真的用皮帶扣進行皮帶接頭處理的基本不多了。皮帶扣接頭處理之后，持續(xù)性來說稍差一些，而且皮帶扣本身對皮帶會造成一定程度的損傷，操作起來也不是說很方便。
膠水粘也分為熱硫化接頭處理以及冷硫化接頭處理，相對來說，冷硫化接頭處理不需要硫化設(shè)備，現(xiàn)場即可操作，實踐起來更為簡便快捷。當然，一些特殊的皮帶，比如整芯帶以及大張力鋼絲帶為了保證效果，還是要使用熱硫化接頭為宜。
像你們這種皮帶冷硫化就可以了，沒問題的，選用一些比較優(yōu)質(zhì)的冷硫化膠水，像常用的sk313類似的進口膠水，配套使用RIT帶半硫化層修補條使用效果會更一些。
具體操作的話，可以去網(wǎng)上看看，有一些視頻或者是詳細操作方法可以借鑒的。
9.皮帶的粘接方法
去百度文庫，查看完整內(nèi)容> 內(nèi)容來自用戶：李長漢 皮帶接頭粘接技術(shù)協(xié)議甲方：潞城市興寶鋼鐵有限責任公司乙方：保定華月膠帶有限公司就甲方高爐建設(shè)工程中皮帶接頭粘接的有關(guān)事項進行友好協(xié)商，達成如下協(xié)議：一、工程量：皮帶寬為1米，約32個，皮帶寬為0.8米，約4個皮帶寬為0.65米，約18個由于在施工中部分皮帶機長度發(fā)生變化，皮帶接頭可能略有增加，在決算中以實際發(fā)生量計算。
二、工程單價皮帶寬為1米，1400元/個，皮帶寬為0.8米，1200元/個，皮帶寬為0.65米，900元/個，三、技術(shù)要求：1、皮帶接頭采用硫化粘接技術(shù)，用硫化機在現(xiàn)場加熱進行粘接。粘接后的皮帶接頭應(yīng)符合國家標準中有關(guān)皮帶硫化接頭的技術(shù)標準，外形尺寸公差和表面質(zhì)量要求應(yīng)符合皮帶制造標準GB7984-2001和GB526-89的規(guī)定。
2、皮帶的搭接采用斜角60度階梯式搭接法，膠帶階梯切口不小于：B=1000mm皮帶為300mm，階梯不得少于4階；B=800mm皮帶為250mm，階梯不得少于4階；B=650mm皮帶為200mm。階梯不得少于3階。
3、硫化時間和溫度必須符合膠帶硫化設(shè)計要求。4、刨割處表面要求平整、銼毛、保持清潔，并不得有破裂現(xiàn)象。
四、職責范圍：1、甲方負責把各條皮帶鋪在皮帶機上，接頭部位留在皮帶機的上方，且便于硫化的位置。2、甲方負責將皮帶拉緊并留出一定的接頭長度后固定好，乙方負責皮帶的剝接、硫化工作。
