cad手繪入門(如何學習CAD手繪畫圖/)
1.如何學習CAD手繪畫圖/
1.開始別看書，先找張圖紙，自己照葫蘆畫瓢，用CAD畫上幾天（最好用英文版，這樣學的快，而且對以后用軟件有好處，）然后再去看書，看書的時候別一章一章的看，不會計算面積，就看怎末計算面積，不會修改線段，就看怎末修改線端，二個星期應該有小成：）
2.然后就可以試著畫墻，畫門，并熟悉陣列，填充，標注這些命令了，
3.等你覺得自己的圖畫是畫出來了，但很難看，但總覺的花的時間又很長，修改又很麻煩的時候。就可以看精確制圖，圖層，塊，這些稍微復雜一點的東西了。以及熟悉立面圖，剖面圖，結構圖等等。
4.等這些也搞得差不多了，但還是覺得難看，效率低，就可以去找張二次開發的盤來省事了，如天正，新洲，CAXA等，最好是中文版，省事，而且字體較多.
5.等你把其中的一個二次開發得軟件玩熟了。好了，恭喜恭喜，到這個時候，基本上應付二維圖就沒問題了，但你所學的還只是基礎，至于三維制圖，呵呵，找?guī)讉€CAD的論壇學習.
6.說
說看圖和標準，其實，個人感覺，CAD最重要的是看圖，而不是制圖，一張圖紙，一個模型，如果你看都看不懂，根本就不好做，做出來也是紕漏百出。同樣的道
理，如果你設計圖紙的話，不依據各種標準，恐怕頭頭就先會罵你個狗學噴頭。但看圖和標準不是幾個月就能精通的，這是細水長流的事兒，
注意事項
不要上來就從精確制圖，圖層，塊的創建下手.
2.用cad畫圖的步驟最基礎的方法
CAD工程制圖鍵盤快捷命令：L=直線；PL=多段線；U回車=Ctrl+z=后退；D=修改，調整；REC=矩形；C=圓；TR=修剪；O=偏移；XL=放射線；X=分解；CO=復制；M=移動；MI=鏡像；EL=橢圓；BR=打斷；POL=多邊形；LEN=拉長；S=拉伸；ME=等分；E=刪除；E回車ALL回車=全部刪除；AR=陣列；RO=旋轉；SC=比例縮放；END=端點；MID=中點；PER=垂足；INT=交足；CEN=圓心；QUA=象限點；TAN=切點；SPL=曲線；DIV=塊等分；PE=編輯多邊線；NOD=節點；F=圓角；CHA=倒角；ST=文字樣式；DT=單行文字；T=多行文字；ED=編輯文字；A=??；H =填充；HE=編輯填充；B=創建臨時圖塊；W=創建永久圖塊；I=插入圖塊；LA=圖層；MA=吸管加噴槍；（） PAR=平行線；FRO=正交偏移捕捉；PO=創建點；SKETCH=徒手畫線；DO=圓環；RAY=射線；AL=對齊；REG=面域；AA=求面積周長；SU=減集；UNI=加集；IN=交集；BO=提取輪廓；REV=二維旋轉成三維；EXT=拉伸；UCS=三維坐標；ROTATE3D=三維旋轉；MIRROR3D=三維鏡像；3A=三維陣列；SURFTAB=曲面網格；TXTEXP=分解文字；CTRL+P=打?。唬ㄒ唬┳帜割?1、對象特性 ADC, *ADCENTER（設計中心“Ctrl+2"） CH, MO *PROPERTIES（修改特性“Ctrl+1"） MA, *MATCHPROP（屬性匹配） ST, *STYLE（文字樣式） COL, *COLOR（設置顏色） LA, *LAYER（圖層操作） LT, *LINETYPE（線形） LTS, *LTSCALE（線形比例） LW, *LWEIGHT （線寬） UN, *UNITS（圖形單位） ATT, *ATTDEF（屬性定義） ATE, *ATTEDIT（編輯屬性） BO, *BOUNDARY（邊界創建，包括創建閉合多段線和面域） AL, *ALIGN（對齊） EXIT, *QUIT（退出） EXP, *EXPORT（輸出其它格式文件） IMP, *IMPORT（輸入文件） OP,PR *OPTIONS（自定義CAD設置） PRINT, *PLOT（打印） PU, *PURGE（清除垃圾） R, *REDRAW（重新生成） REN, *RENAME（重命名） SN, *SNAP（捕捉柵格） DS, *DSETTINGS（設置極軸追蹤） OS, *OSNAP（設置捕捉模式） PRE, *PREVIEW（打印預覽） TO, *TOOLBAR（工具欄） V, *VIEW（命名視圖） AA, *AREA（面積） DI, *DIST（距離） LI, *LIST（顯示圖形數據信息）2、繪圖命令： PO, *POINT（點） L, *LINE（直線） XL, *XLINE（射線） PL, *PLINE（多段線） ML, *MLINE（多線） SPL, *SPLINE（樣條曲線） POL, *POLYGON（正多邊形） REC, *RECTANGLE（矩形） C, *CIRCLE（圓） A, *ARC（圓?。?DO, *DONUT（圓環） EL, *ELLIPSE（橢圓） REG, *REGION（面域） MT, *MTEXT（多行文本） T, *MTEXT（多行文本） B, *BLOCK（塊定義） I, *INSERT（插入塊） W, *WBLOCK（定義塊文件） DIV, *DIVIDE（等分） H, *BHATCH（填充）3、修改命令： CO, *COPY（復制） MI, *MIRROR（鏡像） AR, *ARRAY（陣列） O, *OFFSET（偏移） RO, *ROTATE（旋轉） M, *MOVE（移動） E, DEL鍵 *ERASE（刪除） X, *EXPLODE（分解） TR, *TRIM（修剪） EX, *EXTEND（延伸） S, *STRETCH（拉伸） LEN, *LENGTHEN（直線拉長） SC, *SCALE（比例縮放） BR, *BREAK（打斷） CHA, *CHAMFER（倒角） F, *FILLET（倒圓角） PE, *PEDIT（多段線編輯） ED, *DDEDIT（修改文本）4、視窗縮放： P, *PAN（平移）5、尺寸標注： DLI, *DIMLINEAR（直線標注） DAL, *DIMALIGNED（對齊標注） DRA, *DIMRADIUS（半徑標注） DDI, *DIMDIAMETER（直徑標注） DAN, *DIMANGULAR（角度標注） DCE, *DIMCENTER（中心標注） DOR, *DIMORDINATE（點標注） TOL, *TOLERANCE（標注形位公差） LE, *QLEADER（快速引出標注） DBA, *DIMBASELINE（基線標注） DCO, *DIMCONTINUE（連續標注） D, *DIMSTYLE（標注樣式） DED, *DIMEDIT（編輯標注） DOV, *DIMOVERRIDE（替換標注系統變量） 二）常用CTRL快捷鍵 【CTRL】+1 *PROPERTIES（修改特性） 【CTRL】+2 *ADCENTER（設計中心） 【CTRL】+O *OPEN（打開文件） 【CTRL】+N、M *NEW（新建文件） 【CTRL】+P *PRINT（打印文件） 【CTRL】+S *SAVE（保存文件） 【CTRL】+Z *UNDO（放棄） 【CTRL】+X *CUTCLIP（剪切） 【CTRL】+C *COPYCLIP（復制） 【CTRL】+V *PASTECLIP（粘貼） 【CTRL】+B *SNAP（柵格捕捉） 【CTRL】+F *OSNAP（對象捕捉） 【CTRL】+G *GRID（柵格） 【CTRL】+L *ORTHO（正交） 【CTRL】+W *（對象追蹤） 【CTRL】+U *（極軸 呵呵，就一些快捷命令……。
3.cad畫圖的詳細步驟

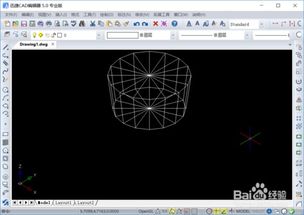

1、CAD繪圖軟件也有一些國內翻譯開發的軟件，這些軟件都是中文界面，比如中國CAD、CAXA等，更容易我們學習。CAD的功能有繪圖、編輯二維和三維圖形、多視圖的聯動或尺寸與視圖的驅動，還有一些符合國家標準的參數化、標準件圖形庫及公差標準等查詢功能。
2、CAD繪圖軟件制圖系統可分為圖形輸入、圖形信息處理、圖形輸出三個過程。圖形輸入就是在計算機中的CAD繪圖軟件上繪制機械圖形。圖形信息處理就是將自己畫出的圖樣進行修改、保存、儲存等工作。圖形輸出就是將自己繪制好的圖形或儲存的圖形傳到自己需要加工的工序中，或打印出圖樣。
3、CAD繪圖軟件的版本很多，升級更新速度也很快。接下來以Auto-CAD2004為例講一些基礎入門知識，比如二維圖形（平面圖形）的基本繪制方法，繪圖常用的命令有繪圖命令、編輯命令、塊操作。

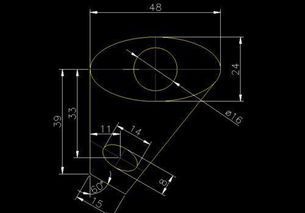

4、繪圖命令分為基本繪圖命令和高級繪圖命令。基本繪圖命令是用圖標畫出直線、圓、曲線、圓弧、組線和文字組成的基本簡單圖形?；纠L圖元素命令的方法是學習CAD制圖的重要基礎。
5、CAD繪圖軟件中有很多工具條，可以將常用的工具條放在制圖界面上，畫直線的方法，點"直線"圖標，輸入坐標絕對值。輸入坐標相對值。移動鼠標指示移動方向，輸入直線長度值。
6、有三種方法繪制圓，鼠標要按下"圓”圖標：一個圓由三點確定，按軟件提示輸入三點，創建一個圓通過這三點。輸入直徑，連線兩點，畫圓通過直徑兩端。輸入半徑，也能以半徑一端為圓心，畫圓。制圓之后就可以類比畫出圓弧、半圓或四分之一圓。
7、以上就是用CAD繪圖軟件畫最基本圖形的元素，圖形都是由諸多基本圖形的元素組成的，所以，要想掌握CAD繪圖軟件的畫法，就要通過實踐練習，一步一個圖形元素的練習，熟能生巧，多練習，多學教程，從最基本的元素開始，一個個的練習，最后再去做圖形組合。
