EPLAN(eplan畫圖步驟)
1.eplan畫圖步驟
去百度文庫，查看完整內容> 內容來自用戶：wuguodong55 EPLAN一般畫圖步驟以及注意事項畫圖步驟1、畫主供電電路圖，一般電控柜的強電控制部分2、畫變頻器，啟動器，電機部分3、畫繼電器，接觸器，電磁閥等輸出部分4、PLC的輸入輸出部分5、PLC總覽6、端子，端子排以及電纜7、插入部件設備8、電控柜，從站，操作臺等安裝示意圖，安裝板圖9、生成柜體部件清單10、生成接線端子圖表11、生成電纜圖表以及電纜清單12、生成封頁和目錄13、生成部件清單額外制作部分：1、符號需先打開符號庫或者新建符號庫，才能制作新符號2、窗口宏文件注意安裝板，接線端子，plc端子等等都可以做進去1）一直畫，比較慢2)cad畫好，EPLAN中導入dxf或者dwg文件，導入后需從新打開才會出現，且注意生成時候注意比例大小3、制作封頁 后綴.f26表格選擇是F26，可以自己編輯表格。
項目右鍵--表格--打開--F26，打開編輯，完成后完畢。注意沒有項通過用戶自定義來實現4、制作圖框 后綴是.fn1不同的標準，名字不一樣。
一般是在一種圖框的基礎上來自己編輯和更改選項，來從新命名自己的圖框。一般用A3大小的圖框，比例1:1，安裝板的時候根據安裝板大小來更改比例5、各種表格：1）箱體部件清單用 .f18可以用插入--特殊文本來插入需要的各種選項。
另外行數和行間距可以通過樹結構下的打開的圖表右鍵--屬性中進行更改設置新生部件應該包含外觀宏。.。
2.eplan電路圖軟件是否很難學
關鍵是看你的基礎 如果你有autocad的基礎，那你使用elcad上手很容易，一般的電路設計足夠你應付，eplan屬于專業電氣設計電路的軟件功能比較強大，上手也不是很麻煩的事情，只不過要熟練應用各個功能你要花點功夫才可以，如果沒有autocad基礎，不如直接從eplan學起，它做出的圖紙的至少現在來說是很棒的。
但是elcad最好也稍微學一點，能看懂和修改的程度就足夠，因為很多公司做的圖紙都是autocad建庫，來做的電氣圖紙，其實還有很多不錯的專業電氣制圖軟件，至于用哪個，。就好像是一個工具自己感覺順手能提高效率就行。

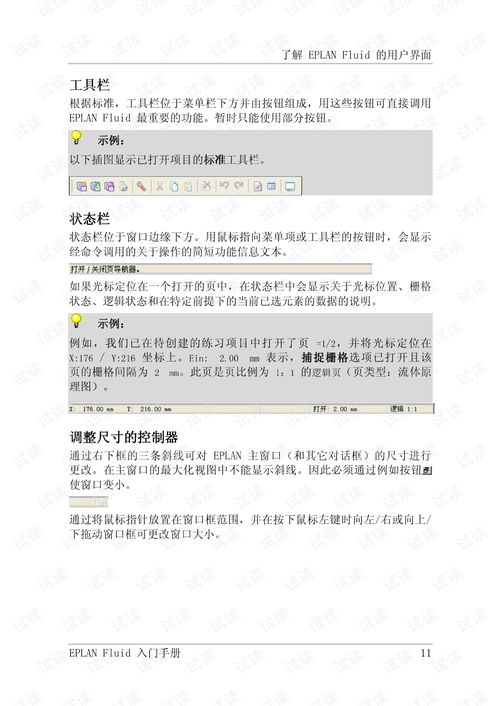

3.EPLAN按鈕內容
EPLAN Electric P8是電氣設計EPLAN Cabinet是電控柜3D設計。
EPLAN Electric P8 2.0以后已將電控柜3D設計集成于P8之內了。操作更簡便。
本書通過一個具體的案例講述利用EPLAN P8繪制一套電氣圖紙。在繪制圖紙的過程中講述以下幾方面的知識： 如何用“結構標識”表達電氣系統并對電氣設備進行標識；如何用“符號”和“黑盒”進行基于圖形的設計；如何構建及維護部件庫并進行基于“部件”的電氣設計；如何通過圖表或者報表匯總展示設計信息；一些在電機設計中電氣標準的應用以及部分繪圖的技巧。
通過以上內容引導讀者了解EPLAN的設計方法并能夠繪制基本的電氣圖紙。 本書適用于電氣設計從業人員學習使用，也可用于相關專業教學實踐。
4.EPLAN按鈕內容
EPLAN Electric P8是電氣設計
EPLAN Cabinet是電控柜3D設計。
EPLAN Electric P8 2.0以后已將電控柜3D設計集成于P8之內了。操作更簡便。
本書通過一個具體的案例講述利用EPLAN P8繪制一套電氣圖紙。在繪制圖紙的過程中講述以下幾方面的知識： 如何用“結構標識”表達電氣系統并對電氣設備進行標識；如何用“符號”和“黑盒”進行基于圖形的設計；如何構建及維護部件庫并進行基于“部件”的電氣設計；如何通過圖表或者報表匯總展示設計信息；一些在電機設計中電氣標準的應用以及部分繪圖的技巧。通過以上內容引導讀者了解EPLAN的設計方法并能夠繪制基本的電氣圖紙。 本書適用于電氣設計從業人員學習使用，也可用于相關專業教學實踐。
