電工放線(基礎放線的步驟)

1.基礎放線的步驟

施工放線是從建筑物定位開始的，一直到主體工程封頂都離不開施工放線。

大致分三個階段：建筑物定位（放線）、基礎施工（放線）和主體施工（放線）。 一、建筑物定位，是房屋建筑工程開工后的第一次放線，建筑物定位參加的人員是：城市規劃部門（下屬的測量隊）及施工單位的測量人員（專業的），根據建筑規劃定位圖進行定位，最后在施工現場形成（至少）4個定位樁。

放線工具為“全站儀”或“比較高級的經緯儀”。 二、基礎施工放線，建筑物定位樁設定后，由施工單位的專業測量人員、施工現場負責人及監理共同對基礎工程進行放線及測量復核（監理人員主要是旁站監督、驗證），最后放出所有建筑物軸線的定位樁（根據建筑物大小也可軸線間隔放線），所有軸線定位樁是根據規劃部門的定位樁（至少4個）及建筑物底層施工平面圖進行放線的。

放線工具為“經緯儀”。 基礎定位放線完成后，由施工現場的測量員及施工員依據定位的軸線放出基礎的邊線，進行基礎開挖。

放線工具：經緯儀、龍門板、線繩、線墜子、鋼卷尺等。小工程可能沒有測量員，就是施工員放線。

注意：基礎軸線定位樁在基礎放線的同時須引到擬建建筑物周圍的永久建筑物或固定物上，防止軸線定位樁破壞了，用來補救。 三、主體施工放線，基礎工程施工出正負零后，緊接著就是主體一層、二層。

直至主體封頂?shù)氖┕ぜ胺啪€工作，放線工具：經緯儀、線墜子、線繩、墨斗、鋼卷尺等。根據軸線定位樁及外引的軸線基準線進行施工放線。

用經緯儀將軸線打到建筑物上，在建筑物的施工層面上彈出軸線，再根據軸線放出柱子、墻體等邊線等，每層如此，直至主體封頂。 我有20多年的施工經驗，由于時間關系說的不是很細（放線有很多技巧），希望對你有所幫助。

施工放線有多種方法，條件允許的場地只要釘多一次龍門樁就可以搞定，一般龍門樁主要用于基礎施工放線，基礎完工后再把軸線及水平引測到基礎上部四大角的側面，用墨線彈出垂直、水平線做出三角標記，在引之前需用基準點校驗龍門樁是否準確，這樣不管你放N多次線只要以基礎側面的基點用儀器或鉛垂向上引測軸線，用鋼尺量測標高，這樣就可以到主體封頂。這種方法是最簡單實用的。

說白了就是把圖紙上的形狀按1:1的比例投放到地面上 但要學會看圖紙，學會必要的儀器操作。 線工是個綜合性很強的工種，不僅要掌握各種儀器的操作，而且得能識圖，并且能快速地記憶數值，要求精確的操作等等。

首先學會水準儀、經緯儀的操作，然后學習識圖，最好是能畫圖，接著熟悉圖紙，從放大線開始，確定軸線位置，最后放局部軸線，彈出墻體留置洞口等等，只有多練習，勤問人，等你放一兩棟樓的線就會慢慢熟練的。 施工放線現場操作有多種放線方法；一般分有龍門板定位尺量放線和儀器測量放線，前者根據圖紙已知的控制點或現場確定的控制點，在要放線的建筑物基礎外四周一定距離打樁、架設龍門板，在龍門板上用施工線拉一個大至的直角線，盡量把線拉緊，然后用勾股定理采用鋼尺合尺，尺寸要大一點，一般6、8、10m，這樣比較準確，首先在兩控制線上量取尺寸用紅鉛筆放點，然后兩人拉尺，一人擺動可以任意那根線與鋼尺的尺寸穩合，然后龍門板上固定施工線，用鋼尺從頭再校對一次，確認無誤后四周掛線、鋼尺校核，根據圖紙上的軸線尺寸用鋼尺量取放點，用鉛垂垂于地面，這樣就可以用石灰粉分別放開挖線了，用水準儀在龍門板上測放控制高程。

后者如果會用經緯儀或全站儀那就簡單多了，只要根據圖紙已知的控制點或現場確定的控制點，圖紙上的距離、角度關系就可測量確定軸線的具體位置。 具體一點： 1、一般情況下是在預先選好的內控點位置上預埋鋼板，用經緯儀在鋼板上找出交點，刻痕，做為豎向投測軸線的基點，然后用大線錘怎樣往上吊比較方便。

用線錘尖對準軸線的基點，當線錘對準基準點時，用對講機通知樓層上人員定位。在對準下方吊錘時，對點人員要從兩個相互垂直的方向觀測吊錘尖部與鋼板的點位差值，并通知樓上人員及時調鋼絲線中的位置，當從兩側方向錘尖與十字中都重合時，可通知上層定點。

至于鋼絲線的彈力問題確實是存在的，關鍵是在于樓層上的放鋼絲線的絞線輪要經過特制，可以進行微小高度調整，并能可靠的鎖定，這樣放線時就比較方便了。 2、高層因?qū)痈吒呒坝型饽_手架，故線錘法及外控法均不適宜，可采用內窺法.即在每個樓層的同一位置留兩個預留孔，通過這兩個孔將下面樓層的軸線引上來，如留3個孔的話，經緯儀都可不用，僅線錘和鋼尺就可完成放線。

3、+-0.000以下采用外空法，即打好控制樁，用經緯儀投測軸線.+-0.000以上采用內控法，即用經緯儀將控制軸線投測到首層平面上，首層平面在可通視的位置上預埋鋼板，用經緯儀在鋼板上找出交點，刻痕，做為豎向投測軸線的基點，然后用鉛垂儀以此點向上可引測軸線n層. 高層放線普遍用的就是內控法.具體講在建筑軸線附近平行與軸線找一合適的距離我一班找1米左右這個位置予埋鋼板，在鋼板上找出交點，刻痕，做為豎向投測軸線的基點，然后用鉛垂儀或激光經緯儀以此點向上可引測軸線。

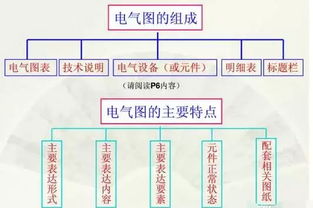

2.電工基礎知識

電工基礎知識、維修電工基礎知識。

（1）電阻率---又叫電阻系數或叫比電阻。是衡量物質導電性能好壞的一個物理量，以字母ρ表示，單位為歐姆*毫米平方/米。

在數值 上等于用那種物質做的長1米截面積為1平方毫米的導線，在溫度20C時的電阻值，電阻率越大，導電性能越低。則物質的電阻率隨溫度而變化的物理量，其數值等于溫度每升高1C時，電阻率的增加與原來的電阻電阻率的比值，通常以字母α表示，單位為1/C。

2、電阻的溫度系數----表示物質的電阻率隨溫度而變化的物理量，其數值等于溫度每升高1C時，電阻率的增加量與原來的電阻率的比值，通常以字母α表示，單位為1/C。 3、電導----物體傳導電流的本領叫做電導。

在直流電路里，電導的數值就是電阻值的倒數，以字母ɡ表示，單位為歐姆。 4、電導率----又叫電導系數，也是衡量物質導電性能好壞的一個物理量。

大小在數值上是電阻率的倒數，以字母γ表示，單位為米/歐姆*毫米平方。 5、電動勢----電路中因其他形式的能量轉換為電能所引起的電位差，叫做電動勢或者簡稱電勢。

用字母E表示，單位為伏特。 6、自感----當閉合回路中的電流發生變化時，則由這電流所產生的穿過回路本身磁通也發生變化，因此在回路中也將感應電動勢，這現象稱為自感現象，這種感應電動勢叫自感電動勢。

7、互感----如果有兩只線圈互相靠近，則其中第一只線圈中電流所產生的磁通有一部分與第二只線圈相環鏈。當?shù)谝痪€圈中電流發生變化時，則其與第二只線圈環鏈的磁通也發生變化，在第二只線圈中產生感應電動勢。

這種現象叫做互感現象。 8 、電感----自感與互感的統稱。

9、感抗----交流電流過具有電感的電路時，電感有阻礙交流電流過的作用，這種作用叫做感抗，以Lx表示，Lx=2πfL. 10、容抗----交流電流過具有電容的電路時，電容有阻礙交流電流過的作用，這種作用叫做容抗，以Cx表示，Cx=1/12πfc。 11、脈動電流----大小隨時間變化而方向不變的電流，叫做脈動電流。

12、振幅----交變電流在一個周期內出現的最大值叫振幅。 13、平均值----交變電流的平均值是指在某段時間內流過電路的總電荷與該段時間的比值。

正弦量的平均值通常指正半周內的平均值，它與振幅值的關系：平均值=0.637*振幅值。 14、有效值----在兩個相同的電阻器件中，分別通過直流電和交流電，如果經過同一時間，它們發出的熱量相等，那么就把此直流電的大小作為此交流電的有效值。

正弦電流的有效值等于其最大值的0.707倍。 15、有功功率----又叫平均功率。

交流電的瞬時功率不是一個恒定值，功率在一個周期內的平均值叫做有功功率，它是指在電路中電阻部分所消耗的功率，以字母P表示，單位瓦特。 16、視在功率----在具有電阻和電抗的電路內，電壓與電流的乘積叫做視在功率，用字母Ps來表示，單位為瓦特。

17、無功功率----在具有電感和電容的電路里，這些儲能元件在半周期的時間里把電源能量變成磁場（或電場）的能量存起來，在另半周期的時間里對已存的磁場（或電場）能量送還給電源。它們只是與電源進行能量交換，并沒有真正消耗能量。

我們把與電源交換能量的速率的振幅值叫做無功功率。用字母Q表示，單位為芝。

18、功率因數----在直流電路里，電壓乘電流就是有功功率。但在交流電路里，電壓乘電流是視在功率，而能起到作功的一部分功率（即有功功率）將小于視在功率。

有功功率與視在功率之比叫做功率因數，以COSφ表示。 19、相電壓----三相輸電線（火線）與中性線間的電壓叫相電壓。

20、線電壓----三相輸電線各線（火線）間的電壓叫線電壓，線電壓的大小為相電壓的1.73倍。 21、相量----在電工學中，用以表示正弦量大小和相位的矢量叫相量，也叫做向量。

22、磁通----磁感應強度與垂直于磁場方向的面積的乘積叫做磁通，以字母φ表示，單位為麥克斯韋。 23、磁通密度----單位面積上所通過的磁通大小叫磁通密度，以字母B表示，磁通密度和磁場感應強度在數值上是相等的。

24、磁阻----與電阻的含義相仿，磁阻是表示磁路對磁通所起的阻礙作用，以符號Rm表示，單位為1/亨。 25、導磁率----又稱導磁系數，是衡量物質的導磁性能的一個系數，以字母μ表示，單位是亨/米。

26、磁滯----鐵磁體在反復磁化的過程中，它的磁感應強度的變化總是滯后于它的磁場強度，這種現象叫磁滯。 27、磁滯回線----在磁場中，鐵磁體的磁感應強度與磁場強度的關系可用曲線來表示，當磁化磁場作周期的變化時，鐵磁體中的磁感應強度與磁場強度的關系是一條閉合線，這條閉合線叫做磁滯回線如圖1。

28、基本磁化曲線----鐵磁體的磁滯回線的形狀是與磁感應強度（或磁場強度）的最大值有關，在畫磁滯回線時，如果對磁感應強度（或磁場強度）最大值取不同的數值，就得到一系列的磁滯回線，連接這些回線頂點的曲線叫基本磁化曲線。 29、磁滯損耗----放在交變磁場中的鐵磁體，因磁滯現象而產生一些功率損耗，從而使鐵磁體發熱，這種損耗叫磁滯損耗。

30、擊穿---絕緣物質在電場的作用下發生劇烈放電或?qū)щ姷默F(xiàn)象叫擊穿。 31、介電常數---又叫介質常數，介電系數或電容率，它是表示絕緣能力特性的一個。

3.電工基礎知識

工礦企事業單位維修電工技術知識

實用電工數學

第一章 指數

第二章 三角函數

第三章 正弦量的向量云算

第四章 復數

第五章 對稱分量法

電工基礎

第一章 直流電路的基本概念

第二章 直流電路的分析計算

第三章 電容器

第四章 電磁和電磁感應

第五章 正弦交流電路

第六章 三相正弦交流電路

電子技術基礎

第一章 半導體器件

第二章 放大器分析基礎

第三章 交流放大器

第四章 負反饋放大器

第五章 正弦波振蕩器

第六章 直接耦合放大器

第七章 集成運算放大器及其應用

第八章 直流穩壓電源

第九章 可控整流電路

電工安全技術

第一章 用電安全概述

第二章 安全制度

第三章 接地與接零

第四章 防火與防爆

第五章 防雷保護

第六章 特殊防護

第七章 觸電救護

第八章 安全用具

工礦企事業單位電器設備的維護與修理

第一部分 變壓器與交直流電機

第一章 變壓器

第二章 直流電機

第三章 異步電動機

第四章 同步發電機

第二部分 電力拖動與高低壓電器

第五章 電力拖動

第六章 高壓電器

第七章 低壓電器

第三部分 二次接線與繼電保護

第八章 電氣絕緣試驗方法

第九章 架空電力線路和變 配電所

第十章 二次接線及繼電保護裝置

第四部分 電工儀表與測量技術 電器照明

第十一章 常用電工儀表

第十二章 電器照明

工礦企事業單位維修電工

第一章 直流電路

第二章 電與磁

第三章 交流電路

第四章 變壓器

第五章 異步電動機

第六章 直流電機

第七章 低壓電器

第八章 電力拖動

第九章 電子技術基礎

第十章 常用電工儀表

第十一章 電氣絕緣

第十二章 電氣非破壞性試驗

第十三章 電器照明

第十四章 安全用電

4.電工放線管怎么布局

電工放線管在進行鋼管布線安裝時，應注意不能在嚴重腐蝕的場所使用。鋼管和其支持物等附件，應做防腐處理，管內用鐵絲來回抽動圓形鋼絲刷知除銹，埋在混凝土中鋼管外表不應涂漆。明敷在潮濕場所和暗敷管路，應采用厚壁道管。明敷干燥場合可采用薄壁鋼管，管路敷設應沿最短路線，并盡量減少?gòu)澢螖?shù)。鋼管在敷設前，管口應打磨光滑。

管子引出地面時，距地面需大于200mm，室外管口應用防水彎頭，室內管口應包扎嚴密。管路垂直敷設時，導線在接線盒內應固定?；?/p>

除36V以下電壓、同一設備和同一流水線的動力控制回路、三相四線制照明電路外，不同電壓、不同回路、不同頻率的導線，不應穿在同一管內。鋼管與鋼管、鋼管與接線盒之間，一答般采用螺紋（管箍）連接，并用跨接線連成一體。
