最全給排水及識圖(新手如何看懂給排水系統的圖紙)
1.新手如何看懂給排水系統的圖紙
給排水一般都是首字母 雨水立管YL 污立WL 給立GL 廢水FL等等 平面圖就是不管高度的，立管一般放在管道井或者是墻角，在平面圖里就是一個圈 系統圖就是立體圖，斜45度看過去的樣子，自己想象下就能有大概輪廓了 給排水設計就是在建筑結構基礎上布水管，立管位置自己定 具體要求見建筑給排水規范看給排水平面圖及系統圖可以參考以下注意事項來看：1、先看圖紙總說明書，對整個工程有一個初步印象，再看圖例，為進一步看圖做準備；2、給排水平面圖及系統圖應相互對照，才容易看清楚。
3、看圖時，可先看平面圖，看清衛生器具的位置，管道的平面位置和走向。4、結合設備和管線的標注，在系統圖上對應找到相應的設備和管線，整個系統情況就都看明白了。
5、再進一步細看設備型號，管線的管徑，管線的走向，管線的標高等。6、看設備表，在圖中作對照。
在給排水圖中，立管編號往往是拼音第一個字母加數字做成。WL-1：表示污水立管第一根，那么第二根就是WL-2。
PL-1代表：1號排水立管，有入稱PL-1為（噴淋給水立管）；NL-1代表：1號凝結水立管；YL-1代表：1號雨水立管。
2.建筑給排水工程的識圖內容和識圖方法是什么
1、建筑給排水工程的識圖內容：
建筑給排水工程的識圖內容，就是通過圖紙了解和掌握?qǐng)D紙表示的給排水工程的全部?jī)?nèi)容。
2、識圖方法：
a）一般看圖應先看圖紙總說明，了解工程的基本情況，并先弄清圖上特別注明的圖例；
b）再?gòu)囊粚悠矫鎴D開始看，看平面圖圖上管道類型、管徑、走向、布置方位。再看平面圖上衛生潔具的平面布置，對系統有個初步的了解；
c）標準層的平面圖基本與一層相同，不同的是埋在底下的進出口管道。

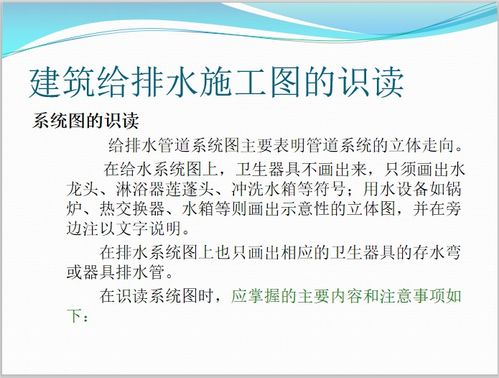

d）接下來對照平面圖看系統圖，一般給排水系統圖用軸測圖表示，
e）然后慢慢看各個單元具體施工布置及要求。順序是先干管后支管，對照?qǐng)D紙說明，明確管材、管徑、安裝要求等，整個工程就一目了然了。
3.如何快速入門管道施工圖識圖
管道施工圖識讀技巧：
1. 設計規范要求，暖氣支管不得小于DN20。
2. 保溫常規做法――給水：防結露保溫，熱水：保溫，消防：不保溫，冷凍水：連閥門都需保溫，冷卻水：按設計要求，未要求可以不作。一般吊頂里的管道均需保溫。
3. 給水：暗敷防結露保溫；明敷穿越門廳、臥室和客廳過門處必須做防結露保溫。排水：暗敷做防結露保溫；明敷公共廁所座便上反水彎必須做。
4. 管井里除消防、噴灑管道管道外均做保溫。
5. 鍍鋅鋼管連接方式：《DN100絲接，>DN100可焊接（需防腐），可法蘭焊接（需二次鍍鋅），少量可絲扣法蘭連接。
6. 管道外皮距墻距離為25-50mm。
7. 采暖干管接立管時，當立管直線管段<15m時，采用2個90。彎頭，當直線管段>15m時采用3個90。彎頭。
8. 施工時，排水管寧高勿低，地漏寧低勿高。
9. 標高規定：室內管道一般為管中，室外管道排水為管內底，給水為管頂。
10. 暖氣片中應與窗同軸。
11. 閘閥：開關作用，阻力系數0.5；截止閥：調節開關作用，阻力系數19。
12. 補償器分為：自然補償，方型脹力，彎頭，波紋補償器，套筒補償器，球型脹力，角質脹力。
13. 集氣罐：干管末端，其管徑為末端管道直徑的4-6倍。膨脹水箱：穩壓、排氣、容納膨脹水、信號作用。氣壓罐：穩壓、排氣。
14. 膨脹水箱共五根管道：膨脹管、循環管、溢水管、排污管、信號管。
15. 集氣罐安裝位置：管道接口距集氣罐上端2/3，距下端1/3。
16. 按照標準圖集，掌握熱媒入口情況。
17. PP-R管可以套用鋁塑復合管或給水U-PVC管道定額。
(1) 剛性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管
18. Ⅰ型防水套管適用于鑄鐵管和非金屬管；Ⅱ型防水套管適用于鋼管；Ⅲ型防水套管適用于鋼管預埋，將翼環直接含在鋼管上。
19. (2)柔性防水套管一般適用于管道穿過墻壁處受有振動或有嚴密防水要求的構筑物。
20. 一般管道穿外墻的管道加防水套管。穿水池的管道采用柔性防水套管。
21. 若室外水位高采用柔性防水套管，若室外水位低采用剛性防水套管。
22. 一般水表管徑比管道管徑小一號。
23. 給水支管上凡是接兩個以上供水點，支管均加活接頭和法蘭。若支管接水表除外。
24. 規定：洗臉盆（洗菜盆）上邊緣距地800mm.
25. 水嘴距臉盆上邊緣200mm.
26. 拖布池水嘴距拖布池上邊緣300mm
27. 座便給水距地250mm
28. 臉盆給水距地450mm
29. 立管出地面時必須加閥門和活接頭。
30. 消火栓：?jiǎn)嗡?DN65 規范：栓口向外，不應安裝在門軸側
31. 雙栓 DN65或DN50 消火栓箱厚度》240mm，栓口中心距地
32. 單栓+自救卷盤 1.1m
33. 水表的安裝：住宅 ：閥門+水表
34. 公共建筑 ：閥門+水表+閥門
35. 室外 ：閥門+水表+閥門+泄水閥+減震等
36. 清掃口：接來兩個及兩個以上的衛生器具支管上應加清掃口，若有地漏可以不加。
37. 立管檢查口：最底層和最高層必須設置，每隔一至二層設置。
38. 干管長度穿越幾個房間每隔8-12m時應加清掃口或檢查口。
39. 立管變徑必須采用大小頭，支管可以采用補心，如接水表變徑。
40. 大小頭
41. 補心
42. 排水管道彎頭三通的選用：
43. 橫管與立管應采用90度斜三通或四通
44. 橫管與橫管應采用45度三通或四通
45. 立管與排水干管（如出戶管）應用2個45度彎頭或半徑大于4倍D的90度彎頭
46. 存水彎：P型——蹲便 S型——臉盆、小便斗
4.如何看懂水施的系統圖
如何看懂水施的系統圖？你的這個問題，不是在網上說說，就能解決的事情。
1、要想看懂水施的系統圖，要學習一下《建筑制圖與識圖》的課程（或教材），有一定的制圖和識圖的基礎知識。
2、要學習一下《建筑給排水》的課程（或教材），有一定的建筑給排水的知識基礎。
3、最好還能在現場做過給排水施工，對給排水的有關管道、配件、設施等等的配置、安裝有一個比較直觀的影響。
有了以上的條件，那水施的系統圖，拿到手后，并一目了然了。
5.給排水基本知識有哪些
英文：water supply and drainage 日文：給排水（きゅうはいすい） 給排水：是指給水系統和排水系統的簡稱 。
給水工程 為居民和廠、礦、運輸企業供應生活、生產用水的工程。由給水水源、取水構筑物、輸水道、給水處理廠和給水管網組成，具有取集和輸送原水、改善水質的作用。
①給水水源。有地表水、地下水和再用水。
地表水主要指江河、湖泊、水庫和海洋的水，水量充沛，是城市和工廠用水的主要水源，但水質易受環境污染；地下水水質潔凈，水溫穩定，是良好的飲用水水源；再用水是工業用水的重復使用或循環使用，先進國家的工業用水中約60%~80%是再用水。② 取水構筑物。
有地表水取水構筑物和地下水取水構筑物之分。前者是從江河、湖泊、水庫、海洋等地表水取水的設備，一般包括取水頭部、進水管、集水井和水泵房；后者是從地下含水層取集表層滲透水、潛水、承壓水和泉水等地下水的構筑物，有管井、大口井、輻射井、滲渠、泉室等類型，其提水設備為深井泵或深井潛水泵。
③輸水道。從遠距離水源輸水到用水地點的整個輸水系統，包括管道、明渠、暗渠和橋梁、隧道等。
④給水處理廠。將原水進行處理以達到用水水質要求的工廠，有時稱自來水廠或水廠，由泵房、化學劑投加設備、水處理構筑物、儲存成品水的清水池及化驗室等建筑物組成。
⑤給水管網。向用戶輸水和配水的管道系統，由管道、配件和附屬設施組成。
管道常用鑄鐵管、鋼管和預應力混凝土管。配件有閘閥、排氣閥和排水閥等。
附屬設備有調節構筑物（水塔、水池）和給水泵站。 排水工程 排除人類生活污水和生產中的各種廢水、多余的地面水的工程。
由排水管系（或溝道）、廢水處理廠和最終處理設施組成。通常還包括抽升設施（如排水泵站） 。
① 排水管系。收集和輸送廢水（污水）的管網，有合流管系和分流管系。
合流管系只有一個排水系統，雨水和污水用同一管道排輸。分流管系有兩個排水系統：雨水系統收集雨水和冷卻水等污染程度很低、不經過處理直接排入水體的工業廢水，其管道稱雨水管道；污水系統收集生活污水及需要處理后才能排入水體的工業廢水，其管道稱污水管道。
②廢水處理廠。包括沉淀池、沉沙池、曝氣池、生物濾池、澄清池等設施及泵站、化驗室、污泥脫水機房、修理工廠等建筑，廢水處理的一般目標是去除懸浮物和改善耗氧性，有時還進行消毒和進一步處理。
③最終處理設施。視不同的排水對象設有水泵或其他提水機械，將經過處理廠處理滿足規定的排放要求的廢水，排入水體或排放在土地上。
6.怎樣看懂給水管道系統圖
給水管道系統圖識讀
1、平面圖
1） 查明衛生器具和用水設備的類型、數量和安裝位置。但不能查出各部分具體的結構和外部尺寸，所以必須參考技術資料和有關詳圖，以便于準確的計算工程量和施工。
2） 查明給水引入管和污水排出管的平面位置、走向、規格等。
3） 查明各管道的位置、走向、規格等。
4） 查明水表的安裝位置、型號、水表前后閥門的設置情況等。
5） 查明清通設施的設置情況、雨水斗的型號、數量及布置情況等。
2、系統圖
查明各管道的具體的走向、分支情況、坡度、標高等。
3、詳圖
查明各設備或節點的詳細構造、安裝要求和尺寸等。
