火電廠電氣施工(發電廠的運行電工需要掌握哪些)

1.發電廠的運行電工需要掌握哪些基礎知識

發電廠的運行電工需要掌握的基礎知識：

1. 具備電工技術、抄電子技術、計算機技術與應用等較寬廣領域的工程技術基礎和一定的專業知識；

2. 具有發電廠、電力2113系統等基礎知識及安全工作知識；

3. 具有發電廠、變電站、地區電網電氣運行的基本操作技能、一般事故分析處理的5261能力和技術管理的初步能力及正確使用常用電工、電子儀器及儀表能力；4102

4. 受到過電工電子、計算機技術方面的基本訓練。

運行電工的主要的職責是嚴格遵守操作程序，做好防水、防火、防小動1653物及防塵的措施，保證變電設備的正常運行。

2.發電廠電氣部分基礎知識

去百度文庫，查看完整內容>內容來自用戶：苗苗老師第一章能源與發電1、掌握電力系統與電力網的概念。

?電力系統是由發電廠、變電所、輸配電線路和用電設備有機連接起來的整體。?電力系統=發電廠+電力網+電力用戶。

?電力網是指在電力系統中，由升壓和降壓變電所通過輸、配電線路連接起來的部分。2、掌握額定電壓的概念及電力網的電壓等級。

?額定電壓：電氣設備的額定電壓是能使發電機、變壓器和用電設備在正常運行時獲得最佳技術效果的電壓。?我國電力網額定電壓等級如下：0.22、0.38、3、6、10、35、110、220、330、500、750、1000 kV?按電壓等級高低分類：低壓電網：3kV以下；高壓電網：3~330kV；超高壓電網：330~1000kV；特高壓電網：1000kV及以上；4、掌握發電廠的類型。

?按一次能源取得的方式不同分類：火力發電廠、水力發電廠、核電廠、風力電廠、太陽能電廠、地?zé)犭姀S、潮汐電廠等。?按燃料分類：燃煤電廠、燃油電廠、燃?xì)怆姀S、余熱電廠。

?按蒸汽壓力和溫度分類：中低壓電廠、高壓電廠、超高壓電廠、亞臨界壓力電廠、超臨界壓力電廠、超超臨界壓力電廠。?按原動機分類：凝汽式汽輪機電廠、燃汽輪機電廠、內燃機電廠、蒸汽-燃?xì)廨啓C(jī)電廠。

?按輸出能源分類：凝汽式發電廠、熱電廠。5、掌握火力發電廠的電能生產過程。

2?4(5)09?為了保證測量?jī)x表的準確度，電流互感器的準確級不得低于所供測量?jī)x表的準確級。8?高型配電裝置特點：可節省占地面積?歸總式原理接線圖缺點：?變壓器負荷。

3.電廠基本知識

1 、電氣設備發生火災時，可帶電滅火的器材是哪幾種？答： 1211 二氧化碳 四氯化碳 干粉（回答 2 種算對）2 、按觸電事故發生頻率看，一年當中哪幾個月份事故最集中？答： 6~9 月3 、安全電壓最高是多少伏？答： 42 伏4 、通過人身的安全直流電流規定在多少以下？答： 50mA5 、通過人身的交流安全電流規定在多少以下？答： 10mA6 、觸電緊急救護法時，首先應進行什么？然后立即進行什么？答：觸電解救；人工呼吸。

7 、我們廠防止直擊雷的保護裝置有幾種？答：避雷針；避雷網；消雷器。8 、電線接地時，人體距離接地點越近，跨步電壓越高，距離越遠，跨步電壓越低，一般情況下距離接地體多少，跨步電壓可看成是零。

A : 10m 以內 B : 20m 以外 C : 30m 以外 答： B9 、低壓驗電筆一般適用于交、直流電壓為（ ） V 以下。A : 220 B : 380 C : 500答： C10 、施工現場照明設施的接電應采取的防觸電措施為（ ）。

A ：戴絕緣手套 B ：切斷電源 C ：站在絕緣板上 答： B11 、被電擊的人能否獲救，關鍵在于（ ）A ：觸電的方式 B ：人體電阻的大小 C ：觸電電壓的高低 D ：能否盡快脫離電源和施行緊急救護 答： D12 、消除管線上的靜電主要是做好什么？答：接地13 、什么叫安全電壓？答：在各種不同環境條件下，人體接觸到有一定電壓的帶電體后，其各部分組織（如皮膚、心、臟、呼吸器官和神經系統等）不發生任何損害時，該電壓稱安全電壓。14 、影響電流對人體傷害程度的主要因素有哪些？答：主要因素有：電流的大小，人體電阻，通電時間的長短，電流的頻率，電壓的高低，電流的途徑，人體狀況。

15 、運行中的電動機停機后再起動，在熱狀態下允許熱起動多少次？在冷狀態下允許連續起動多少次？答： 1 次； 2~3 次16 、施工用電動機械設備，應采用的保護措施為 ？答：必須采用保護接零，同時還應重復接地。17 、電氣安全措施有哪兩部分？答：組織措施和技術措施。

18 、脫離低壓電源的主要方法有哪些？答：（ 1 ）切斷電源；（ 2 ）割斷電源線；（ 3 ）挑拉電源線；（ 4 ）拉開觸電者；（ 5 ）采取相應救護措施。采取以上措施時注意必須使用符合相應電壓等級的絕緣工具。

19 、送電時投入隔離開關的順序是什么？答：先合母線側、后合線路側。20 、動力配電箱的閘刀開關可不可以帶負荷拉開。

答：不可以。21 、在有爆炸和火災危險場所使用手持式或移動式電動工具時，必須采用什么樣的電動工具？答：有防爆措施。

22 、凡在潮濕工作場所或在金屬容器內使用手提式電動用具或照明燈時，應采用多少伏安全電壓？答： 12V 。23 、電動機試機時，可不可以一起動馬上就按停機按鈕？為什么？答 ：不可以。

起動電流是額定電流的 6~7 倍，馬上停機會燒壞開關。24 、我廠的電動機大多是防爆電動機，防爆等級一般是什么？答： dIIBT425 、我廠的防爆電動機，是不是防水電動機？答：不是26 、當工藝負荷沒有達到額定負荷時，電動機是不會過負荷的，對嗎？為什么？ 答：不對。

介質變化、機泵故障，電機故障均會導致過負荷。27 、為什么不辦火票、臨時用電票就不允許接臨時電？答：臨時用電屬于產生火花的用電，易造成觸電安全事故，易造成起火爆炸事故，必須辦理火票、臨時用電票，對施工現場采取一定的安全措施，才可以接臨時電。

28 、室內照明線路的用電設備，每一回路的總?cè)萘坎粦?yīng)超過多少 kW ( 1 ) 1 ; ( 2 ) 2 ; ( 3 ) 3 。答：（ 2 ）29 、插座容量應與用電負荷相適應，每一插座只允許接用幾個用具？答： 1 個30 、工作地點相對濕度大于 75% 時，則此工作環境屬于易觸電的環境： （ 1 ）危險；（ 2 ）特別危險；（ 3 ）一般 答：（ 1 ）31 、為防止靜電火花引起事故，凡是用來加工、貯存、運輸各種易燃?xì)?、液、粉體的設備金屬管、非導電材料管都必須 （ 1 ）有足夠大的電阻；（ 2 ）有足夠小的電阻；（ 3 ）接地 3 32 、電動工具的電源引線，其中黃綠雙色線應作為 線使用。

（ 1 ）相；（ 2 ）工作零線；（ 3 ）保護接地。答：（ 3 ）33 、保證電氣檢修人員人身安全最有效的措施是 。

（ 1 ）懸掛標示牌；（ 2 ）放置遮欄；（ 3 ）將檢修設備接地并短路。 答：（ 3 ）34 、從安全角度考慮，設備停電必須有一個明顯的——。

（ 1 ）標示牌 ：（ 2 ）接地處；（ 3 ）斷開點。答：（ 3 ）35 、設備或線路的確認無電，應以 指示作為根據。

（ 1 ）電壓表；（ 2 ）驗電器；（ 3 ）斷開信號。答：（ 2 ）36 、配電盤（箱）、開關、變壓器等各種電氣設備附近不得 。

（ 1 ）設放滅火器； （ 2 ）設置圍欄；3 ）堆放易燃、易爆、潮濕和其他影響操作的物件。答：（ 3 ）37 、一般居民住宅、辦公場所，若以防止觸電為主要目的時，應選用漏電動作電流為 mA 的漏電保護開關。

（ 1 ） 6 ; ( 2 ) 15 ; ( 3 ) 30 。答：（ 3 ）38 、移動式電動工具及其開關板（箱）的電源線必須采用 。

（ 1 ）雙層塑料銅芯絕緣導線；（ 2 ）雙股銅芯塑料軟線；（ 3 ）銅芯橡皮絕緣護套或銅芯聚氯乙烯絕緣護套軟線。答：（ 3 ）39 、移動式電動工具的電源線引線長度一般不應超過 米。

（ 1 ） 2 ;( 2 ) 3 ;( 3 ) 4 。答：（ 2 ）40 、長期擱置不用的手持電動工具，在使用前必須測量絕緣電阻，要求 I 。

4.發電廠電氣部分復習資料

第一、二章 一、發電廠類型 1、火力發電廠 2、水力發電廠 3、核電廠 核電廠是利用原子核內部蘊藏的能量產生電能。

核電廠的燃料是鈾。 1千克鈾-235全部裂變放出的能量相當于2700噸標準煤燃 燒放出的能量。

二、變電所類型 1、樞紐變電所： 電源多、電壓等級高，全所停電將引起電力系統解列，甚至癱瘓； 2、中間變電所： 高壓側以交換潮流為主，同時又降壓給當?shù)赜秒?。全所停電將引起區域電網解列； 3、地區變電所： 以向地區用戶供電為主，是某一地區或城市的主要變電所。

全所停電僅使該地區供電中斷； 4、終端變電所： 接近負荷點，降壓后直接向用戶供電。全所停電只影響用戶。

三、電氣設備 1、一次設備：直接參與生產和分配電能的設備。 2、二次設備：對一次設備進行測量、控制、監視和保護的設備 3、主接線：把發電機、變壓器、斷路器等各種電氣設備按預期生產流程連成的電路，稱為電氣主接線。

第三章 常用計算的基本理論和方法 發熱：電氣設備流過電流時將產生損耗，如電阻損耗、磁滯和渦流損耗、介質損耗等，這些損耗都將變成熱量使電氣設備的溫度升高。 長期發熱----由工作電流所引起。

短時發熱----由故障時的短路電流所引起。 1、發熱對電器的不良影響 1）機械強度下降（與受熱時間、溫度有關） 2）接觸電阻增加 3）絕緣性能下降 最高允許溫度----能使導體可靠工作的最高溫度。

正常的最高允許溫度：一般θC≤700C ，鋼芯鋁絞線及管形導體θC≤800C，鍍錫： θC≤850C 。 2、短時最高允許溫度：硬鋁、鋁錳合金：θd≤2000C ，硬銅：θd≤3000C 3、短時發熱過程特點：屬于絕熱過程，導體產生的熱量全部用于使導體升溫； 4、大電流導體附近鋼構的發熱 隨著機組容量的加大，導體電流也相應增大，導體周圍出現強大的交變電磁場，使附近鋼構中產生很大的磁滯和渦流損耗，鋼構因而發熱。

如果鋼構是閉合回路，其中尚有環流存在，發熱還會增多。當導體電流大于3000A時，附近鋼構的發熱便不容忽視。

危害：鋼構變形、接觸連接損壞、混凝土爆裂。 第三節 導體短路的電動力計算 1、平行導體中電動的方向：若兩導體中的電流同方向，電動力的作用將使它們彼此靠近。

2、B相所受的電動力大于A、C相（約大7%），計算時應考慮B相。 3、三相電動力計算公式： （N） 4、兩相短路與三相短路最大電動力的比較： Fmax(2)/ Fmax(3)=0.866 第四節 電氣設備及主接線的可靠性分析 一、基本概念 1、可靠性 元件、設備和系統在規定的條件下和預定的時間內，完成規定功能的概率。

2、可修復元件 發生故障后經過修理能再次恢復到原來的工作狀態的元件。 由可修復元件組成的系統稱為可修復系統。

3、不可修復元件 發生故障后不能修理或雖能修復但不經濟的元件。 4、電氣設備的工作狀態 可分為 運行狀態（可用狀態）或停運狀態（不可用狀態）。

第四章 電氣主接線 電氣主接線：又稱為一次接線或電氣主系統。由高壓電器通過連接線，按其功能要求組成接受和分配電能的電路。

對主接線的基本要求：可靠性、靈活性、經濟性 斷路器和隔離開關的操作順序： 斷開線路時： 1）跳斷路器；2）拉負荷側隔離開關；3）拉電源側隔離開關 投入線路時： 1） 合電源側隔離開關； 2）合負荷側隔離開關； 3）合斷路器 1、單母線接線 單母線接線的缺點：可靠性和靈活性較差，當母線或母線隔離開關故障或檢修時，必須停電；在出線斷路器檢修期間，必須停止該回路的工作。 2、單母線分段接線 一段母線發生故障時，非故障段母線不間斷供電； 3、單母線帶旁路母線接線 旁路母線和旁路斷路器的作用：不停電檢修線路斷路器。

不停電檢修出線斷路器的操作步驟： 注意： （1）隔離開關兩端電壓相等時才能合上之； （2）保證供電不能中斷； （3）線路要有斷路器進行保護。 設要檢修線路的斷路器QF1。

檢修步驟為： 1）、合旁路斷路器兩側的隔離開關； 2）、合旁路斷路器對旁母充電，若旁母有故障，旁路斷路器跳閘，此時先檢修旁母；若旁母無故障則進行下列操作 3）、合旁路隔離開關； 4）、跳開出線斷路器QF1; 5）、拉開QF1線路側隔離開關； 6）、拉開QF1母線側隔離開關； 7）、檢修QF1。 此時線路由旁路斷路器進行保護。

4、雙母線接線 1）、接線特點：它具有兩組母線W1、W2。每回線路都經一臺斷路器和兩組隔離開關分別與兩組母線連接，母線之間通過母線聯絡斷路器QF（簡稱母聯）連接。

2）、優缺點： （1）供電可靠 ，調度靈活，擴建方便； （2）檢修母線可不停電 （3）、檢修母線隔離開關只停該回線 （4）、可用母聯斷路器代替線路斷路器工作； 3）、倒閘操作 以檢修工作母線為例。步驟： （1）、合上母聯兩端的隔離開關； （2）、合上母聯檢查備用母線的完好性；若母聯跳閘，則表明備用母線有故障，若其不跳，可進行下列操作； （3）、合上接在備用母線上的隔離開關；（先通） （4）、拉開接在工作母線上的隔離開關；（后斷） （5）、跳開母聯； （6）、拉開母聯兩側的隔離開關 （7）、檢修母線。

4）、用母聯斷路器代替線路斷路器工作的操作設線路L1上的斷路器QF1拒動。步驟如下：（1）、合母聯兩側的隔離開關；。

5.電力工程常識中火力發電廠土建工程施工一般包括哪些項目

火力發電廠土建工程一般包括主廠房及輔助廠房、煙 囪、水塔、灰場、溝渠、地下設施、道路等，施工內容一般分為 建筑施工測量、爆破工程、地基與基礎工程、主體工程、外圍工程等。

主廠房及輔助廠房的施工又可分為主體工程、屋面防水工 程、樓面地面工程、門窗工程、裝飾工程、電氣工程、暖衛工程、通風空調工程、消防工程、給排水工程、電梯安裝等。一般 的施工程序是：施工準備，樁基工程施工，土石方開挖、降水、鋼筋混凝土工程施工（基礎及上部結構澆灌，預制件吊裝，地下設施施工），鋼結構施工，屋面施工，樓面、地面施工，砌磚、粉刷，附屬?gòu)S房施工，上下水、采暖、衛生、消防、照明、通風、空調施工，裝飾工程施工等。

6.急求火電廠的基礎知識,最好有節點一類的

火力發電一般是指利用石油、煤炭和天然氣等燃料燃燒時產生的熱能來加熱水，使水變成高溫、高壓水蒸氣，然后再由水蒸氣推動發電機來發電的方式的總稱。

以煤、石油或天然氣作為燃料的發電廠統稱為火電廠。 火力發電站的主要設備系統包括：燃料供給系統、給水系統、蒸汽系統、冷卻系統、電氣系統及其他一些輔助處理設備。

火力發電系統主要由燃燒系統（以鍋爐為核心）、汽水系統（主要由各類泵、給水加熱器、凝汽器、管道、水冷壁等組成）、電氣系統（以汽輪發電機、主變壓器等為主）、控制系統等組成。前二者產生高溫高壓蒸汽；電氣系統實現由熱能、機械能到電能的轉變；控制系統保證各系統安全、合理、經濟運行。

火力發電的重要問題是提高熱效率，辦法是提高鍋爐的參數（蒸汽的壓強和溫度）。90年代，世界最好的火電廠能把40%左右的熱能轉換為電能；大型供熱電廠的熱能利用率也只能達到60%~70%。

此外，火力發電大量燃煤、燃油，造成環境污染，也成為日益引人關注的問題。 熱電廠為火力發電廠，采用煤炭作為一次能源，利用皮帶傳送技術，向鍋爐輸送經處理過的煤粉，煤粉燃燒加熱鍋爐使鍋爐中的水變?yōu)樗羝?，?jīng)一次加熱之后，水蒸汽進入高壓缸。

為了提高熱效率，應對水蒸汽進行二次加熱，水蒸汽進入中壓缸。通過利用中壓缸的蒸汽去推動汽輪發電機發電。

從中壓缸引出進入對稱的低壓缸。已經作過功的蒸汽一部分從中間段抽出供給煉油、化肥等兄弟企業，其余部分流經凝汽器水冷，成為40度左右的飽和水作為再利用水。

40度左右的飽和水經過凝結水泵，經過低壓加熱器到除氧器中，此時為160度左右的飽和水，經過除氧器除氧，利用給水泵送入高壓加熱器中，其中高壓加熱器利用再加熱蒸汽作為加熱燃料，最后流入鍋爐進行再次利用。以上就是一次生產流程。

火力發電廠的基本生產過程 火力發電廠的主要生產系統包括汽水系統、燃燒系統和電氣系統，現分述如下： （一）汽水系統： 火力發電廠的汽水系統是由鍋爐、汽輪機、凝汽器、高低壓加熱器、凝結水泵和給水泵等組成，他包括汽水循環、化學水處理和冷卻系統等。 水在鍋爐中被加熱成蒸汽，經過熱器進一步加熱后變成過熱的蒸汽，再通過主蒸汽管道進入汽輪機。

由于蒸汽不斷膨脹，高速流動的蒸汽推動汽輪機的葉片轉動從而帶動發電機。 為了進一步提高其熱效率，一般都從汽輪機的某些中間級后抽出作過功的部分蒸汽，用以加熱給水。

在現代大型汽輪機組中都采用這種給水回?zé)嵫h(huán)。此外，在超高壓機組中還采用再熱循環，既把作過一段功的蒸汽從汽輪機的高壓缸的出口將作過功的蒸汽全部抽出，送到鍋爐的再熱汽中加熱后再引入氣輪機的中壓缸繼續膨脹作功，從中壓缸送出的蒸汽，再送入低壓缸繼續作功。

在蒸汽不斷作功的過程中，蒸汽壓力和溫度不斷降低，最后排入凝汽器并被冷卻水冷卻，凝結成水。凝結水集中在凝汽器下部由凝結水泵打至低壓加熱再經過除氧氣除氧，給水泵將預加熱除氧后的水送至高壓加熱器，經過加熱后的熱水打入鍋爐，再過熱器中把水已經加熱到過熱的蒸汽，送至汽輪機作功，這樣周而復始不斷的作功。

在汽水系統中的蒸汽和凝結水，由于疏通管道很多并且還要經過許多的閥門設備，這樣就難免產生跑、冒、滴、漏等現象，這些現象都會或多或少地造成水的損失，因此我們必須不斷的向系統中補充經過化學處理過的軟化水，這些補給水一般都補入除氧器中。 （二）燃燒系統 燃燒系統是由輸煤、磨煤、粗細分離、排粉、給粉、鍋爐、除塵、脫流等組成。

是由皮帶輸送機從煤場，通過電磁鐵、碎煤機然后送到煤倉間的煤斗內，再經過給煤機進入磨煤機進行磨粉，磨好的煤粉通過空氣預熱器來的熱風，將煤粉打至粗細分離器，粗細分離器將合格的煤粉（不合格的煤粉送回磨煤機），經過排粉機送至粉倉，給粉機將煤粉打入噴燃器送到鍋爐進行燃燒。而煙氣經過電除塵脫出粉塵再將煙氣送至脫硫裝置，通過石漿噴淋脫出流的氣體經過吸風機送到煙筒排人天空。

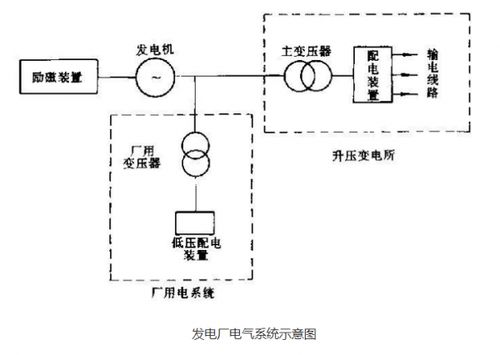

（三）發電系統 發電系統是由副勵磁機、勵磁盤、主勵磁機（備用勵磁機）、發電機、變壓器、高壓斷路器、升壓站、配電裝置等組成。發電是由副勵磁機（永磁機）發出高頻電流，副勵磁機發出的電流經過勵磁盤整流，再送到主勵磁機，主勵磁機發出電后經過調壓器以及滅磁開關經過碳刷送到發電機轉子，當發電機轉子通過旋轉其定子線圈便感應出電流，強大的電流通過發電機出線分兩路，一路送至廠用電變壓器，另一路則送到SF6高壓斷路器，由SF6高壓斷路器送至電網。

火力發電廠的基本生產過程 這里介紹的是汽輪機發電的基本生產過程。 火力發電廠的燃料主要有煤、石油（主要是重油、天然氣）。

我國的火電廠以燃煤為主，過去曾建過一批燃油電廠，目前的政策是盡量壓縮燒油電廠，新建電廠全部燒煤。 火力發電廠由三大主要設備——鍋爐、汽輪機、發電機及相應輔助設備組成，它們通過管道或線路相連構成生產主系統，即燃燒系統、汽水系統和電氣系統。

其生產過程簡介如下。 1.燃燒系統 燃燒系統如圖1-l所示，包括鍋爐的燃燒部分和輸煤、。
