高低壓配電柜ppt(哪位知道高低壓配電柜)
1.哪位知道高低壓配電柜基礎知識
高低壓配電柜基礎知識問答

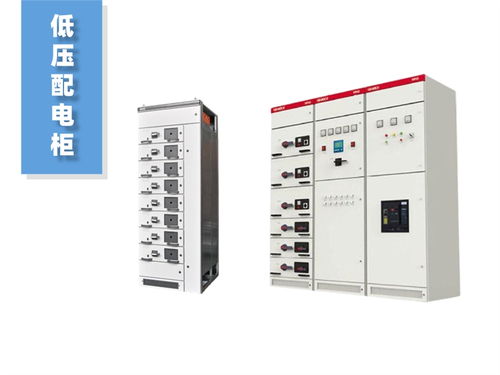

1、低壓配電設備主要產品：
低壓配電屏、開關柜、開關板、照明箱、動力箱和電動機控制中心。
2、電控設備和配電設備產品的主要區別：
電控設備功能以控制為主，配電設備的功能則以傳輸為主。
3、影響觸電對人體危害程度的因素有哪些？
電流的大小、電流的持續時間、電流的流經途徑、人體的電阻及電流的頻率等因素。
4、觸電的類型？
直接觸電、間接觸電、感應電壓電擊、雷電電擊、靜電電擊。
5、在電氣設備工作，保證安全的組織措施有哪些？
工作票制度 、操作票制度 、清查現場和全面交底制度 、工作許可制度 、工作監護制 、工作間斷和工作轉移制度 和 工作終結和送電制度 。
6、變電站（所）常用直流電源有哪些？
蓄電池、硅流和電容儲能。
7、哪些電氣設備必須進行接地或接零保護？
①、發電機、變壓器、電動機、高低壓電器和照明器具的底座和外殼；②、互感器的二次線圈；③、配電盤和控制盤的框架；④、電動設備的傳動裝置；⑤、屋內外配電裝置的金屬架構，混凝土架和金屬圍欄；⑥、電纜頭和電纜盒外殼，電纜外皮與穿線鋼管；⑦、電力線路的桿塔和裝在配電線路電桿上的開關設備及電容器。
8、高壓設備發生接地故障時，人體接地點的安全距離是多少？
室內應大于4 m，室外應大8 m。
2.高低壓開關柜（成套設備）設計·····知識,求教~~~
對于開關柜的機械設計，需要分成兩部分：
其一：產品設計；其二：工程應用設計；
對于產品設計，又分為兩類：
第一類：創新設計；即產品從無到有；（即參照的對象少，沒有成型產品可比對）
第二類：改進設計；即在已有產品的基礎上，針對市場要求，進行改進；此時目標和過程比較確定，更多地是工作量的問題；
對于工程應用設計，更多的是在標準產品的基礎上，針對客戶定制化的要求，比如增加一個電流表，就需要在門板上多開一個孔；多安裝一個特殊物料，就需要設計一個特殊支撐；特殊的母線進出線，可能需要對母線或支撐做特殊設計等?？偟膩碚f，都屬于工程應用范疇。
綜上：國內的開關廠，基本不做新產品設計；最多是舊產品的升級；因此，如果是此類改進型設計，需要的知識主要涉及：機械結構功能實現及驗證；制造工藝選定及驗證（圖紙確認前就要有所了解）；制造經濟性考慮（需要對各種加工方式比較熟悉，知道多少錢能作出這種件，并在多種實現方式之間根據產量做出對比）；電氣絕緣知識；電氣柜溫升方面知識；電氣柜動熱穩定方面知識；等等。
如果是工程應用，那就相對簡單些，會有一些以前的方案供參考，在此基礎上修修改改就好了；但想做好，還是需要上述的大量知識積累。
希望對你有幫助！
3.高壓的基礎知識
高壓開關柜、成套低壓配電柜及動力開關柜安裝一、工藝流程二、材料供應及注意事項本工程高壓開關柜型號為KYN28，共14面，其中斷路器柜9面，電壓互感器柜4面，翻線柜1面。
本工程中所有低壓配電柜按設計要求均選用GCS型，共計38面。其中電容柜6面。
此型配電柜結構緊湊，防護性能強。產品訂貨應選用原兩部定點認證廠家，設備訂貨宜按排在具備安裝條件時到貨，設備進場后，應存放在現場設備庫內，邀請甲方共同進行開箱檢查，制造廠的技術文件應齊全，型號、規格應符合設計要求，附件備件齊全。
柜體外觀應無損傷及變形，油漆完整無損，柜內部電器裝置及元件、絕緣瓷件齊全，無損傷及裂紋等缺陷。三、安裝前準備在安裝前先落實土建如下工作是否已經完成：（一）、屋頂、樓板是否已施工完成，屋面、地面是否有滲漏現象；（二）、配電房、設備房的室內裝飾工程是否已全面完成；（三）、各類預埋件是否已安裝完成，是否符合設備安裝條件；（四）、房間門窗是否安裝完成；（五）、設備安裝開始后不能再進行施工的其它工序是否全部完成。
高低壓柜安裝時，用叉車沿地下一層汽車坡道運到變配電室的最近距離后，改用人工倒鏈倒運，動力柜可用人力搬運，搬運過程中要固定牢靠，以防受力不均，柜體變形或損壞部件。五、基礎型鋼制作安裝根據圖紙要求，柜成排排列，安裝在基礎型鋼上，配電室選用槽10的型鋼。
制作時先將有彎的槽鋼矯平矯直，再按圖紙要求預制加工好基礎型鋼，并進行除銹?；A(chǔ)型鋼制好后，按圖紙所標位置配合土建工程進行預埋。
安裝基礎槽鋼時，應用水平尺找平、找正?；A(chǔ)槽鋼安裝的不平直度及水平度，每米長時應小于1mm，全長時應小于5mm。
埋設的配電柜的基礎槽鋼應做良好的接地。根據設計要求接地扁鋼，兩端分別與接地網進行焊接，焊接面為扁鋼寬度的2倍。
槽鋼上安裝柜體，柜找正時，柜與槽鋼之間采用0.5mm鐵片進行調整，但每處墊片最多不能超過3片。找平找正后，應盤面一致，排列整齊，柜與柜之間與柜體與側擋板均應用螺栓擰緊，柜之間接縫處的縫隙應小于2mm 柜基礎槽鋼的頂部與側面接縫處的允許安裝偏差如表：項 目 允 許偏 差 檢 驗方 法1 基 礎型 鋼 頂部平直度 每米（全長） 1(5) 各抽查5處。
拉吊線尺量或用塞尺測量。每項各檢測一點2 側面平直度 每米（全長） 1(5) 3 柜盤安裝 每米垂直度 1.5 4 盤頂垂直度 相鄰兩盤 2 成排 5 5 盤面平整度 相鄰兩盤 1 成排 5 6 盤間接縫 2 柜的接地應牢固良好。
每臺柜宜單獨與基礎型鋼做接地連接，每臺柜從后面左下部的基礎型鋼側面焊上鼻子，用不小于6mm2銅導線與柜上的接地端子連接牢固。各柜之間采用母線連接，母線矯正、下料、加工、安裝涂色刷油等均采用規范要求。
配電柜就位后一律采用螺栓與基礎槽鋼壓接固定，嚴禁直接焊接。配電柜單獨排列或成排排列時，其垂直度、水平度偏差以及盤面偏差和盤柜間接縫的總體偏差應滿足下表要求：序 號 項 目 允許偏差1 垂直度（每米） <1.52 水平度 相鄰兩盤頂部 <2 成排盤頂部 <53 盤面偏差 相鄰兩盤邊 <1 成排盤面 <54 盤 間 接 縫 <2本工程中所有的配電柜內均分設工作零母排（N）及保護零母排（PE）以便分別壓接工作零線、保護零線，配電柜的門不論門上是否有電器元件一律采用黃、綠雙色軟線與柜內PE母排連接。
六、注意事項本工程選用GCS型抽屜式低壓配電柜。在柜體安裝前應注意檢查以下各點，以保證使用要求：（一）、抽屜推拉應靈活輕便，無卡阻、碰撞現象，同種規格的抽屜之間能靈活互換。
（二）、抽屜的機械聯鎖及電氣聯鎖裝置應動作正確可靠，在斷路器分閘后隔離開關才能分開。（三）、動觸頭與靜觸頭的中心線應一致，觸頭接觸緊密，以保證大電流通過觸頭不會過熱。
同時，抽屜與柜體間的二次回路連接插件亦能保持良好的接觸。（四）、抽屜與柜體間的接觸及柜體與框架間的接觸應良好，抽屜與柜體間接地觸頭應緊密。
當抽屜推入時，接地觸頭應比主觸頭先接觸閉合，拉出時則相反。低壓配電柜的訂貨安裝應綜合考慮與外部設備的連接，如與封閉式母線、電纜橋架的連接等，柜內預留的連接銅排相序應與母線槽相配合，相間距一致，電纜進入柜內與柜體之間的密封處理一律采用寶塔型橡膠密封圈，并在進入柜。
4.高低壓柜體結構設計都學要那些知識謝謝
樓上的回答太過空泛，實際上你從事的專業并不是研究，而是設計。你要學的主要是變配電的一、二次設計，這才是最重要的。因?yàn)槟闳コ商讖S做設計時柜型都是現成的，高壓的比如KYN，低壓的如GCK，其柜內結構早已定型，并且有標準圖集。根本用不著你去學材料力學計算它的力學性能。你要做的是設計出一、二次回路然后選型（選設備）、考慮尺寸（能不能裝下）、按絕緣等級計算安全距離（設備之間的間隔）、排布二次線路、畫出柜內及柜面布置圖（工藝圖）。你的任務就完成了。
所以，你真正要學的是電力一次回路設計、二次回路設計，當然電工學基礎是肯定要有的，要不然你從那動手也不知道。
說句實話，數控專業轉行做成套設計似乎有點難度，你得下很大的決心才行。
5.高壓開關柜基礎知識培訓試題有木啊
一、填空題（每空5分，共50分）
1、高壓開關柜按照安全等級分為：鎧裝式 、間隔式 和箱式。
2、高壓開關柜的互感器包括：電流互感器、電壓互感器 和 零序互感器 。
3、電壓互感器V-V 接線一般用于計量或只提供電壓或需要提供電源 的場合；電壓互感器Y-Y 接線一般用于有微機保護的配電系統中，提供零序電壓時用 的場合。
4、高壓開關柜按柜內主元件的種類可分為： 斷路器柜、F-C回路開關柜、環網柜。
5、接地開關的選擇應考慮： 額定電壓、額定絕緣水平、額定短時耐受電流 、額定峰值耐受電流、短路關合電流。
二、問答題
(1)高壓開關柜中常說的“五防”設計，主要是哪五種防護措施的設計要求？（25分）
答：1、防止帶負荷分、合隔離開關和隔離插頭；
2、防止誤分、誤合斷路器、負荷開關和接觸器；
3、防止接地開關處在合閘位置時關合斷路器、負荷開關等；
4、防止帶電誤合接地開關；
5、防止誤入帶電間隔
(2)從滅弧裝置的設置上來闡述隔離開關、負荷開關、斷路器三種元件的不同之處（15分）
答：隔離開關無滅弧裝置，沒有快速分?jǐn)嘌b置；負荷開關有簡單滅弧裝置，有快速分?jǐn)嘌b置；有完善的滅弧裝置。
3、從下圖的高壓開關柜KYN28-12的一次方案圖中，說明圖示部分所代表一次元件的名稱。（10分）
答：1代表斷路器；
2代表電流互感器
3代表接地開關
4代表帶電顯示裝置及傳感器
