指針式電流表線路長，指示不準怎樣解決？

指針式電流表線路長指示不準，應該是線路電阻過大所致。

因?yàn)闇y(cè)電流時要把表串聯到被測部位，所以電流表的內阻要盡可能小，否則電流表的介入會改變?cè)娐饭ぷ鳡顟B(tài)，使測量結果失真。由于題主沒有介紹具體情況，現提供兩個解決方案供參考。

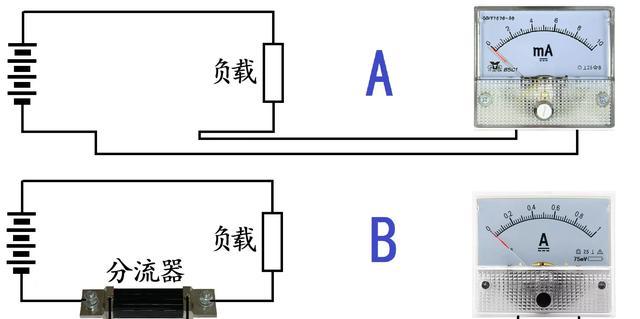

如果被測電流在0.1A以下，指針表的內阻難以做的很低，所以引線長短對測量結果影響不大。比如一個10mA的電流表內阻為10Ω，既使把表引到5米以外，若用1mm2銅線往返加在一起也僅為0.17Ω，和10Ω內阻的儀表串在一起可忽略不計。

如果測量電流超過1A，可采用分流器來解決（如圖B）?，F(xiàn)在這種分流器已經實現了標準化，基本都以75mⅤ壓降時的電流為準。和它配合的電流表實際上是一個75mV電壓表。

至于儀表的滿度電流值則完全以分流器的規格為準，這就是說同樣一個表頭既可做1A也可以當作100A來用，只需按分流器規格換個表盤就能搞定。由于分流器阻值都在0點幾歐以下，而表頭內阻都在幾十至數百歐之間，所以既使用十幾米長的細線去連接表頭也不會影響測量結果。以上是我的回答。
