電工交流電(電工基本知識)

1.電工基本知識

一 .電工基礎知識1.直流電路電路電路的定義： 就是電流通過的途徑電路的組成： 電路由電源、負載、導線、開關組成內電路： 負載、導線、開關外電路： 電源內部的一段電路負載： 所有電器電源： 能將其它形式的能量轉換成電能的設備基本物理量1.2.1 電流1.2.1.1 電流的形成： 導體中的自由電子在電場力的作用下作有規則的定向運動就形成電流.1.2.1.2 電流具備的條件： 一是有電位差，二是電路一定要閉合.1.2.1.3 電流強度： 電流的大小用電流強度來表示，基數值等于單位時間內通過導體截面的電荷量，計算公式為 其中Q為電荷量（庫侖）； t為時間（秒/s）; I為電流強度1.2.1.4電流強度的單位是 “安”，用字母 “A”表示.1.2.1.5直流電流（恒定電流）的大小和方向不隨時間的變化而變化，用大寫字母 “I”表示，簡稱直流電.1.2.2 電壓1.2.2.1 電壓的形成： 物體帶電后具有一定的電位，在電路中任意兩點之間的電位差，稱為該兩點的電壓.1.2.2.2 電壓的方向： 一是高電位指向低電位； 二是電位隨參考點不同而改變.1.2.2.3 電壓的單位是 “伏特”，用字母 “U”表示.常用單位有： 千伏（KV） 、伏（V）、毫伏（mV） 、微伏（uV）1KV = 103V 1V = 103 mV 1mV = 103 uV1.2.3 電動勢1.2.3.1 電動勢的定義： 一個電源能夠使電流持續不斷沿電路流動，就是因?yàn)樗苁闺娐穬啥司S持一定的電位差.這種電路兩端產生和維持電位差的能力就叫電源電動勢.1.2.3.2 電動勢的單位是 “伏”，用字母 “E”表示.計算公式為 （該公式表明電源將其它形式的能轉化成電能的能力）其中A為外力所作的功，Q為電荷量，E為電動勢.1.2.3.3 電源內電動勢的方向： 由低電位移向高電位1.2.4 電阻1.2.4.1 電阻的定義： 自由電子在物體中移動受到其它電子的阻礙，對于這種導電所表現的能力就叫電阻.1.2.4.2 電阻的單位是 “歐姆”，用字母 “R”表示.1.2.4.3 電阻的計算方式為： 其中l(wèi)為導體長度，s為截面積，ρ為材料電阻率銅ρ=0.017鋁ρ=0.028歐姆定律1.3.1 歐姆定律是表示電壓、電流、電阻三者關系的基本定律.1.3.2 部分電路歐姆定律： 電路中通過電阻的電流，與電阻兩端所加的電壓成正比，與電阻成反比，稱為部分歐姆定律.計算公式為 U = IR1.3.3全電路歐姆定律： 在閉合電路中（包括電源），電路中的電流與電源的電動勢成正比，與電路中負載電阻及電源內阻之和成反比，稱全電路歐姆定律.計算公式為 其中R為外電阻，r0為內電阻，E為電動勢電路的連接（串連、并連、混連）1.4.1串聯電路1.4.1.1電阻串聯將電阻首尾依次相連，但電流只有一條通路的連接方法.1.4.1.2電路串聯的特點為電流與總電流相等，即I = I1 = I2 = I3…總電壓等于各電阻上電壓之和，即 U = U1 + U2 + U3…總電阻等于負載電阻之和，即 R = R1 + R2 + R3…各電阻上電壓降之比等于其電阻比，即 ， ， …1.4.1.3電源串聯： 將前一個電源的負極和后一個電源的正極依次連接起來.特點： 可以獲得較大的電壓與電源.計算公式為E = E1 + E2 + E3 +…+ Enr0 = r01 + r02 + r03 +…+ r0n1.4.2并聯電路1.4.2.1電阻的并聯： 將電路中若干個電阻并列連接起來的接法，稱為電阻并聯.1.4.2.2并聯電路的特點： 各電阻兩端的電壓均相等，即U1 = U2 = U3 = … = Un； 電路的總電流等于電路中各支路電流之總和，即I = I1 + I2 + I3 + … + In； 電路總電阻R的倒數等于各支路電阻倒數之和，即 .并聯負載愈多，總電阻愈小，供應電流愈大，負荷愈重.1.4.2.3通過各支路的電流與各自電阻成反比，即 1.4.2.4電源的并聯：把所有電源的正極連接起來作為電源的正極，把所有電源的負極連接起來作為電源的負極，然后接到電路中，稱為電源并聯.1.4.2.5并聯電源的條件：一是電源的電勢相等；二是每個電源的內電阻相同.1.4.2.6并聯電源的特點：能獲得較大的電流，即外電路的電流等于流過各電源的電流之和.1.4.3混聯電路1.4.3.1定義： 電路中即有元件的串聯又有元件的并聯稱為混聯電路1.4.3.2混聯電路的計算： 先求出各元件串聯和并聯的電阻值，再計算電路的點電阻值；由電路總電阻值和電路的端電壓，根據歐姆定律計算出電路的總電流；根據元件串聯的分壓關系和元件并聯的分流關系，逐步推算出各部分的電流和電壓.電功和電功率電功電流所作的功叫做電功，用符號 “A”表示.電功的大小與電路中的電流、電壓及通電時間成正比，計算公式為 A = UIT =I2RT電功及電能量的單位名稱是焦耳，用符號 “J”表示；也稱千瓦/時，用符號 “KWH”表示. 1KWH=3.6MJ電功率電流在單位時間內所作的功叫電功率，用符號 “P”表示.計算公式為 電功率單位名稱為 “瓦”或 “千瓦”，用符號 “W”或 “KW”表示；也可稱 “馬力.1馬力=736W 1KW = 1.36馬力電流的熱效應、短路電流的熱效應定義： 電流通過導體時，由于自由電子的碰撞，電能不斷的轉變?yōu)闊崮?這種電流通過導體時會發生熱的現象，稱為電流的熱效應.電與熱的轉化關系其計算公式為 其中Q為導體產生的熱量，W為消耗的電能.短路定義： 電源通向負載的兩根導線，不以過負載而相互直接接通.該現象稱之為短路.短路分析： 電阻（R） 變小，電流（I）加大，用公式表示為 短路的危害： 溫度升高。

2.關于電工的基礎知識

電工基礎知識和電子技術基礎知識，是所有電工的基礎，只有掌握了才有可能不斷邁開大步，成為行業的高手。

電力系統知識和安全用電常識，是電工基本的知識，只有掌握了生命才有保障，才有機會成為行業的高手。 至于專業，基礎部分都是相同的，專業雖然很多，但內容都相差不大的，學懂學好學扎實就好。

其實電業行業最重要的，就是理論結合實際，快速入門，把理論知識應用于實踐，先一步應用，就是高手與普通人的區別。 學電有三大容易，一是理論結合實踐，學起來容易；二是基礎扎實，學起來容易；二是精通一個專業，學其它專業容易。

1、電工基礎知識和電子技術基礎知識，是電業行業的基礎，是不斷向上的源泉。 2、電力系統知識和安全用電常識，是電業行業基本的知識，是安全和生命的保障。

3、電機學、變電站、變壓器等，一次部分、二次部分、理論、原理、應用等，學懂學好學扎實就好。 4、電業行業最重要的，就是理論結合實際，快速入門。

要記住四大容易，一是理論結合實踐，學起來容易；二是基礎扎實，學起來容易；二是精通一個專業，學其它專業容易；四是有一個好的師傅指導，學起來容易。 電源是一種能夠不斷地把其他形式的能量轉變?yōu)殡娔艿难b置。

它并不創造能量，也不創造電荷。例如：干電池是把化學能轉化為電能，發電機是把機械能、核能等轉化為電能的裝置。

大小和方向隨時間作周期性變化的電壓或電流叫交流電。 三相交流電是由三個頻率相同、電勢振幅相等、相位差互差120°角的交流電路組成的電力系統。

由于同時使用三相交流電的電器設備用料最省、制造成本最低、使用效力最大，所以我國生產、配送的都是三相交流電。 三相交流電有兩種連接方式，分星形連接和角形連接兩種。

星形連接——就是把三相負載的3個末端連接在一起作為公共端，由3個首端引出3條火線的連接方式。（如A相負載用Ax表示，B相負載用By表示，C相負載用Cz表示，那就是x和y和z連一起，引出A、B、C三根線）負載每相線圈承受的電壓是相電壓220伏，即火線與零線（中性線）間的電壓是220V。

角形連接——就是把三相負載的每一相的始末端依次相接的連接方式。（如A相負載用Ax表示，B相負載用By表示，C相負載用Cz表示，那就是x和B相連，y和C相連，z和A相連，引出的三根線為Bx、Cy、Az） 每相負載承受的電壓是線電壓380伏，即火線與火線間的電壓。

電機的三相繞組完全是引到端蓋上連接的，端蓋內有六個頭，下面的三個頭連在一起，上面三個頭分別引出三根線的是星形連接；把上下兩個頭垂直連接，分別引出三根線的是三角形連接。 相電壓——每相繞組兩端的電壓，叫相電壓。

線電壓——任意兩根火線之間的電壓叫線電壓。 相電流——流過每相負載的電流叫相電流。

線電流——流過每相線的電流叫線電流。 星形連接中：U線=1.732U相 I相=I線 三角形連接： 三角形連接中 U相=U線 I線=1.732I相 三相負荷的連接公式，分為星型和三角形連接兩種。

當負荷的額定電壓等于電源的相電壓時，負荷應接成星形；當額定電壓等于電源的線電壓時，應接成三角形。 三相交流電路的優點： （一）三相交流發電機和變壓器，比同容量的單相交流發電機和變壓器節省材枓，體積小，有利于制造大容量發電機組； （二）在輸電電壓，輸送功率和線路損耗等相同條件下，三相輸電線路比單相輸電線路節省有色金屬約25%； （三）三相電流能產生旋轉磁場，從而制造出結構簡單，運行可靠的三相異步電動機. 目前世界各國室內用電所使用的單相電壓大體有兩種，分別為100V~130V，與220~240V二個類型。

100V~130V被歸類低壓如美國、日本、等以及船上的電壓，為因此它的設備都是按照這樣的低電壓設計的，注重的是安全；220~240V則稱為高壓，其中包括了中國的220伏及英國的230伏和很多歐洲國家，注重的是效率。 在我國，長期是以單相二線和三相四線向居民供電，工業、民用混在一個系統，干擾很大。

而美國、日本、美州一些國家是以單相三線向居民供電，與工業系統是分開的。 美國民用是單相3線制，額定電壓120V 額定頻率60HZ（三線：相線、零線、接地線） 美國的動力電壓額定線電壓480V，相電壓277V，頻率60HZ 即480/277V三相四線制系統） 允許電壓允許范圍在440~500V之間。

設計產品的時候，要注意產品一定要在寬范圍能夠工作，比如家用電器額定120V，產品在100V~130V能可靠工作，比100V多幾伏，比130高幾伏也能正常工作；動力電器范圍更寬，440~500V之間都能可靠工作。 電學公式表一 歐姆定律：一段電路中的I、U、R的關系。

導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比。 I=U/R 電功 電流在某段電路上所做的功，等于這段電路兩端的電壓、電路中的電流和通電時間的乘積。

W=UIt 表示電流所做的功 電功率 電流在單位時間內所做的功 P=W/t;P=UI 表示電流做功的快慢 焦耳定律 電流通過導體產生的熱量跟電流的二次方成正比，跟導體的電阻成正比，跟通電時間成正比。 Q=I2Rt 研究電流產生的熱量跟那些因素有關 電學公式表二 一、歐姆定律及其變形公式 I=U/R U=IR R=U/I 二、。

3.電工基礎知識

電工基礎知識、維修電工基礎知識。

（1）電阻率---又叫電阻系數或叫比電阻。是衡量物質導電性能好壞的一個物理量，以字母ρ表示，單位為歐姆*毫米平方/米。

在數值 上等于用那種物質做的長1米截面積為1平方毫米的導線，在溫度20C時的電阻值，電阻率越大，導電性能越低。則物質的電阻率隨溫度而變化的物理量，其數值等于溫度每升高1C時，電阻率的增加與原來的電阻電阻率的比值，通常以字母α表示，單位為1/C。

2、電阻的溫度系數----表示物質的電阻率隨溫度而變化的物理量，其數值等于溫度每升高1C時，電阻率的增加量與原來的電阻率的比值，通常以字母α表示，單位為1/C。 3、電導----物體傳導電流的本領叫做電導。

在直流電路里，電導的數值就是電阻值的倒數，以字母ɡ表示，單位為歐姆。 4、電導率----又叫電導系數，也是衡量物質導電性能好壞的一個物理量。

大小在數值上是電阻率的倒數，以字母γ表示，單位為米/歐姆*毫米平方。 5、電動勢----電路中因其他形式的能量轉換為電能所引起的電位差，叫做電動勢或者簡稱電勢。

用字母E表示，單位為伏特。 6、自感----當閉合回路中的電流發生變化時，則由這電流所產生的穿過回路本身磁通也發生變化，因此在回路中也將感應電動勢，這現象稱為自感現象，這種感應電動勢叫自感電動勢。

7、互感----如果有兩只線圈互相靠近，則其中第一只線圈中電流所產生的磁通有一部分與第二只線圈相環鏈。當?shù)谝痪€圈中電流發生變化時，則其與第二只線圈環鏈的磁通也發生變化，在第二只線圈中產生感應電動勢。

這種現象叫做互感現象。 8 、電感----自感與互感的統稱。

9、感抗----交流電流過具有電感的電路時，電感有阻礙交流電流過的作用，這種作用叫做感抗，以Lx表示，Lx=2πfL. 10、容抗----交流電流過具有電容的電路時，電容有阻礙交流電流過的作用，這種作用叫做容抗，以Cx表示，Cx=1/12πfc。 11、脈動電流----大小隨時間變化而方向不變的電流，叫做脈動電流。

12、振幅----交變電流在一個周期內出現的最大值叫振幅。 13、平均值----交變電流的平均值是指在某段時間內流過電路的總電荷與該段時間的比值。

正弦量的平均值通常指正半周內的平均值，它與振幅值的關系：平均值=0.637*振幅值。 14、有效值----在兩個相同的電阻器件中，分別通過直流電和交流電，如果經過同一時間，它們發出的熱量相等，那么就把此直流電的大小作為此交流電的有效值。

正弦電流的有效值等于其最大值的0.707倍。 15、有功功率----又叫平均功率。

交流電的瞬時功率不是一個恒定值，功率在一個周期內的平均值叫做有功功率，它是指在電路中電阻部分所消耗的功率，以字母P表示，單位瓦特。 16、視在功率----在具有電阻和電抗的電路內，電壓與電流的乘積叫做視在功率，用字母Ps來表示，單位為瓦特。

17、無功功率----在具有電感和電容的電路里，這些儲能元件在半周期的時間里把電源能量變成磁場（或電場）的能量存起來，在另半周期的時間里對已存的磁場（或電場）能量送還給電源。它們只是與電源進行能量交換，并沒有真正消耗能量。

我們把與電源交換能量的速率的振幅值叫做無功功率。用字母Q表示，單位為芝。

18、功率因數----在直流電路里，電壓乘電流就是有功功率。但在交流電路里，電壓乘電流是視在功率，而能起到作功的一部分功率（即有功功率）將小于視在功率。

有功功率與視在功率之比叫做功率因數，以COSφ表示。 19、相電壓----三相輸電線（火線）與中性線間的電壓叫相電壓。

20、線電壓----三相輸電線各線（火線）間的電壓叫線電壓，線電壓的大小為相電壓的1.73倍。 21、相量----在電工學中，用以表示正弦量大小和相位的矢量叫相量，也叫做向量。

22、磁通----磁感應強度與垂直于磁場方向的面積的乘積叫做磁通，以字母φ表示，單位為麥克斯韋。 23、磁通密度----單位面積上所通過的磁通大小叫磁通密度，以字母B表示，磁通密度和磁場感應強度在數值上是相等的。

24、磁阻----與電阻的含義相仿，磁阻是表示磁路對磁通所起的阻礙作用，以符號Rm表示，單位為1/亨。 25、導磁率----又稱導磁系數，是衡量物質的導磁性能的一個系數，以字母μ表示，單位是亨/米。

26、磁滯----鐵磁體在反復磁化的過程中，它的磁感應強度的變化總是滯后于它的磁場強度，這種現象叫磁滯。 27、磁滯回線----在磁場中，鐵磁體的磁感應強度與磁場強度的關系可用曲線來表示，當磁化磁場作周期的變化時，鐵磁體中的磁感應強度與磁場強度的關系是一條閉合線，這條閉合線叫做磁滯回線如圖1。

28、基本磁化曲線----鐵磁體的磁滯回線的形狀是與磁感應強度（或磁場強度）的最大值有關，在畫磁滯回線時，如果對磁感應強度（或磁場強度）最大值取不同的數值，就得到一系列的磁滯回線，連接這些回線頂點的曲線叫基本磁化曲線。 29、磁滯損耗----放在交變磁場中的鐵磁體，因磁滯現象而產生一些功率損耗，從而使鐵磁體發熱，這種損耗叫磁滯損耗。

30、擊穿---絕緣物質在電場的作用下發生劇烈放電或?qū)щ姷默F(xiàn)象叫擊穿。 31、介電常數---又叫介質常數，介電系數或電容率，它是表示絕緣能力特性的一個。

4.電工基礎知識

電工基礎和安全

第一章觸電事故與觸電急救

1、電氣事故分析

(1) 電氣事故種類：電流傷害事故、電氣設備事故、電磁場傷害事故、雷電事故、靜電事故及電氣火災和爆炸事故。

(2) 觸電事故原因：缺乏電氣安全知識；違反安全操作規程；電氣設備、線路不合格；維修不善；偶然因素。

2、電流對人體的作用

(1) 觸電的種類：?jiǎn)蜗嘤|電；兩相觸電；跨步電壓觸電。

(2) 對工頻電而言：

感知電流：成年男性約為1.1毫安，成年女性為0.7毫安。

擺脫電流：成年男性約為16毫安，女性為10.5毫安。從安全的角度考慮，取概率為0.5%時人的擺脫電流作為最小擺脫電流，男性為9毫安，女性為6毫安。

3、安全電壓

(1) 允許電流：男性為9毫安，女性為6毫安。

(2) 人體電阻：1000~2000歐。

(3) 安全電壓值：42,36,24,12,6伏。

(4) 安全電壓的供電電源：由特定電源供電，包括獨立電源和安全隔離變壓器（由安裝在同一鐵芯上的兩個相對獨立的線圈構成）。自耦變壓器、分壓器和半導體裝置等不能作為電壓的供電電源。

(5) 安全電壓回路必須具備的條件：

Ⅰ、供電電源輸入輸出必須實行電路上的隔離；

Ⅱ、工作在安全電壓下的電路，必須與其它電氣系統無任何電氣上的聯系（不允許接地，但安全隔離變壓器的鐵芯應該接地）；

Ⅲ、采用24V以上的安全電壓時，必須采取防止直接接觸帶電體的保護措施，不允許有裸露的帶電體；

Ⅳ、線路符合下列條件：部件和導線的電壓等級至少為250V，安全電壓用的插頭，就不能插入較高電壓的插座。

4、觸電急救

現場挽救要點：迅速脫離電源；準確實行救治（人工呼吸和胸外心臟擠壓）；就地進行搶救；救治要堅持到底。

第二章 直接接觸的防護措施

1、直接接觸防護措施的種類

絕緣、屏護、間距、采用安全電壓、限制能耗、電氣聯鎖、安裝漏電保護器。

2、絕緣

(1) 絕緣材料電阻率一般為10^9?厘米以上。

(2) 搖表上有分別標有接地E，電路L和屏蔽（或保護）G三個接線端鈕。E端接地或接于電氣設備的外殼。G端為測量電纜芯線對外絕緣電阻時，E接電纜外皮，L接電纜芯線，為消除芯線絕緣層表面漏電引起的誤差，G接電纜外皮內的內層絕緣上。

(3) 測量絕緣電阻注意事項：

①、搖把轉速應由慢到快；

②、根據對象選擇不同電壓的搖表（100~1000伏，使用500V~1000V兆歐表；1000V以上，使用2500V或5000V兆歐表）；

③、端線不能用雙股絕緣線或絞線，以免其絕緣不良引起誤差；

④、被測量的電氣設備要斷電，測量前要放電；

⑤、測量前對要對搖表進行檢查；

⑥、應盡可能在電氣設備剛停止運轉后進行，以使所測結果符合運轉溫度下的情況；

⑦、測量電力布線絕緣電阻時，應將熔斷器、用電設備、電器和儀表斷開。

(4) 主要電氣設備或線路應達的絕緣電阻值：

① 新裝和大修后1KV以下的配電裝置，每一段絕緣電阻不應小于0.5兆歐，電力布線絕緣電阻不應小于0.5兆歐；新裝和運行1KV以上的電力線路，要求每個絕緣子絕緣電阻不應小于300兆歐。

② 新投變壓器的絕緣電阻值應不低于出廠值的70%。

③ 交流電動機定子線圈的絕緣電阻額定電壓為1000V以上者，常溫下應不低于每千伏1兆歐，轉子線圈的絕緣電阻應不低于每千伏0.5兆歐。額定電壓低于1000V以下者，常溫下應不低于每千伏0.5兆歐。溫度越高絕緣電阻越低。

第三章 間接接觸的防護措施

1、間接接觸防護措施的種類

(1) 自動切斷電源的保護

對于不同的配電網，可根據其特點，分別采用過電流保護（包括接零保護）、漏電保護、故障電壓保護（包括接地保護）、絕緣監視等保護措施。

(2) 采用Ⅱ類絕緣的電氣設備

(3) 采用電氣隔離

(4) 等電位連接

2、保護接地

(1) 就是把在故障情況下，可能呈現危險的對地電壓的金屬部分同大地緊密連接起來。

5.電工基礎知識

1.什么是功率因數？如何計算功率因數？

答：在交流電路中，電壓與電流之間的相位差（∮）角的余弦稱為功率因數，用COS∮表示，在數值上等于有功功率和視在功率之比，或電阻與阻抗之比。

即 COS∮=P/S=P/(U*I)=(I2R)/(U*I)=R/Z

平均功率因數=有功功率/（有功功率2+無功功率2 ）↑1/2=有功功率/視在功率

測量功率因素的儀器--建議選用：日本日置HIOKI 3286-20鉗式功率計

2.利用率、負荷率是怎樣計算的？

利用率=日平均有功負荷/運行變壓器容量*COS∮*100%

負荷率=日平均有功負荷/日最高有功負荷*100%

3.有功功率、無功功率、視在功率的計算公式？

答：有功功率：在交流電路中，電阻所消耗的功率為有功功率。單位瓦（W）或千瓦（KW）。計算式：P=√3 U*I*COS∮

無功功率：在交流電路中電感或電容實際上不消耗電能，它只和電源之間能量轉換，只是電場能轉換為磁場能或磁場能轉換為電場能，能量并沒有真正的消耗，使能量轉換的功率，稱為無功功率。單位乏或千乏。計算式：Q=√3 U*I*sin∮

視在功率：在交流電路中，電壓和電流的乘積，或者說有功功率和無功功率的矢量和。單位伏安（VA）或千伏安（KVA）。計算式：

S=√（P2+Q2 ）=√3 U*I

4.什么是相電壓、相電流、線電壓、線電流？

答：相電壓：三相電源中星型負載兩端的電壓稱相電壓。用UA、UB、UC表示。

相電流：三相電源中流過每相負載的電流為相電流，用IAB、IBC、ICA表示。

線電壓：三相電源中，任意兩根導線之間的電壓為線電壓，用UAB、UBC、UCA表示。

線電流：從電源引出的三根導線中的電流為線電流，用IA、IB、IC表示。

5.三相對稱負載接成星型和三角形時，線電壓與相電壓，線電流與相電流有什么關系？

答：三相對稱負載接成星型時：（1）線電壓等于相電壓的√3倍，線電壓超前相電壓30°。（2）相電流等于線電流。

三相負載接成三角形時：（1）線電壓等于相電壓。（2）線電流等于相電流的√3倍，相位滯后對應相電流30°。

6.什么是相位？什么是相位差？

答：在正弦電壓的數學式U=Umsin（ωt+ψ）中，（ωt+ψ）是一個角度，表示正弦交流電變化進程的一個量，稱為相位。

相位差（相位移），系指兩個頻率相等的正弦交流電的相位之差，說明兩交流電之間在時間上的超前或滯后的關系。

7.什么是相位的超前、滯后、同相、反相？

答：在同一個周期內，一個正弦量比另一個正弦量早些或晚些到達零值（或最大值），前者被稱為超前，后者被稱為滯后。

如果兩個同頻率的正弦量同時達到最大值，則這兩個正弦量稱為同相。

如果兩個同頻率正弦量同時達到零值，但當一個達到正的最大值時，另一個達到負的最大值，則這兩個正弦量的相位互差180°， 稱為反相。

8.什么是串聯諧振？有何危害？

答：在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC=XL，電路中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象叫串聯諧振。當電路發生串聯諧振時，電路的阻抗Z=√R2+(XC-XL)2=R，電路中總阻抗最小，電流將達到最大值。

發生諧振時，由于感抗和容抗相等，所以電感和電容兩端的電壓有效值相等，即：UL=UC。又由于其相位相反，因此這兩個電壓是相互抵消的。在電容或電感的電壓有效值為：UL=UC=XLI0=ω0LIO=ω0LU/R。式中ω0L/R稱為諧振電路的品質因數，它代表電壓比。即UC/U或UL/U。

品質因數是衡量諧振電路特性的一個重要參數。如電路中電抗越大，電阻越小，則品質因數越高。因此電容或電感上的電壓值將比外加電壓大的多。一般電感、電容諧振電路的品質因數可達幾十甚至幾百。所以串聯諧振又叫電壓諧振。在電力系統中，串聯諧振將會產生高出電網額定電壓數倍的過電壓，對電力設備的安全造成很大危害。

6.電工基礎知識

工礦企事業單位維修電工技術知識

實用電工數學

第一章 指數

第二章 三角函數

第三章 正弦量的向量云算

第四章 復數

第五章 對稱分量法

電工基礎

第一章 直流電路的基本概念

第二章 直流電路的分析計算

第三章 電容器

第四章 電磁和電磁感應

第五章 正弦交流電路

第六章 三相正弦交流電路

電子技術基礎

第一章 半導體器件

第二章 放大器分析基礎

第三章 交流放大器

第四章 負反饋放大器

第五章 正弦波振蕩器

第六章 直接耦合放大器

第七章 集成運算放大器及其應用

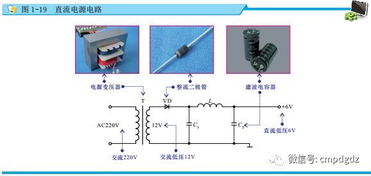

第八章 直流穩壓電源

第九章 可控整流電路

電工安全技術

第一章 用電安全概述

第二章 安全制度

第三章 接地與接零

第四章 防火與防爆

第五章 防雷保護

第六章 特殊防護

第七章 觸電救護

第八章 安全用具

工礦企事業單位電器設備的維護與修理

第一部分 變壓器與交直流電機

第一章 變壓器

第二章 直流電機

第三章 異步電動機

第四章 同步發電機

第二部分 電力拖動與高低壓電器

第五章 電力拖動

第六章 高壓電器

第七章 低壓電器

第三部分 二次接線與繼電保護

第八章 電氣絕緣試驗方法

第九章 架空電力線路和變 配電所

第十章 二次接線及繼電保護裝置

第四部分 電工儀表與測量技術 電器照明

第十一章 常用電工儀表

第十二章 電器照明

工礦企事業單位維修電工

第一章 直流電路

第二章 電與磁

第三章 交流電路

第四章 變壓器

第五章 異步電動機

第六章 直流電機

第七章 低壓電器

第八章 電力拖動

第九章 電子技術基礎

第十章 常用電工儀表

第十一章 電氣絕緣

第十二章 電氣非破壞性試驗

第十三章 電器照明

第十四章 安全用電

7.電工基本知識

一 .電工基礎知識1. 直流電路 電路 電路的定義： 就是電流通過的途徑 電路的組成： 電路由電源、負載、導線、開關組成 內電路： 負載、導線、開關 外電路： 電源內部的一段電路 負載： 所有電器 電源： 能將其它形式的能量轉換成電能的設備基本物理量1.2.1 電流1.2.1.1 電流的形成： 導體中的自由電子在電場力的作用下作有規則的定向運動就形成電流.1.2.1.2 電流具備的條件： 一是有電位差，二是電路一定要閉合.1.2.1.3 電流強度： 電流的大小用電流強度來表示，基數值等于單位時間內通過導體截面的電荷量，計算公式為 其中Q為電荷量（庫侖）； t為時間（秒/s）; I為電流強度1.2.1.4 電流強度的單位是 “安”，用字母 “A”表示.常用單位有： 千安（KA）、安（A）、毫安（mA） 、微安（uA）1KA = 103A 1A = 103mA 1mA = 103uA1.2.1.5 直流電流（恒定電流）的大小和方向不隨時間的變化而變化，用大寫字母 “I”表示，簡稱直流電.1.2.2 電壓1.2.2.1 電壓的形成： 物體帶電后具有一定的電位，在電路中任意兩點之間的電位差，稱為該兩點的電壓.1.2.2.2 電壓的方向： 一是高電位指向低電位； 二是電位隨參考點不同而改變.1.2.2.3 電壓的單位是 “伏特”，用字母 “U”表示.常用單位有： 千伏（KV） 、伏（V）、毫伏（mV） 、微伏（uV）1KV = 103V 1V = 103 mV 1mV = 103 uV1.2.3 電動勢1.2.3.1 電動勢的定義： 一個電源能夠使電流持續不斷沿電路流動，就是因?yàn)樗苁闺娐穬啥司S持一定的電位差.這種電路兩端產生和維持電位差的能力就叫電源電動勢.1.2.3.2 電動勢的單位是 “伏”，用字母 “E”表示.計算公式為 （該公式表明電源將其它形式的能轉化成電能的能力）其中A為外力所作的功，Q為電荷量，E為電動勢.1.2.3.3 電源內電動勢的方向： 由低電位移向高電位1.2.4 電阻1.2.4.1 電阻的定義： 自由電子在物體中移動受到其它電子的阻礙，對于這種導電所表現的能力就叫電阻.1.2.4.2 電阻的單位是 “歐姆”，用字母 “R”表示.1.2.4.3 電阻的計算方式為： 其中l(wèi)為導體長度，s為截面積，ρ為材料電阻率銅ρ=0.017鋁ρ=0.028歐姆定律1.3.1 歐姆定律是表示電壓、電流、電阻三者關系的基本定律.1.3.2 部分電路歐姆定律： 電路中通過電阻的電流，與電阻兩端所加的電壓成正比，與電阻成反比，稱為部分歐姆定律.計算公式為 U = IR1.3.3 全電路歐姆定律： 在閉合電路中（包括電源），電路中的電流與電源的電動勢成正比，與電路中負載電阻及電源內阻之和成反比，稱全電路歐姆定律.計算公式為 其中R為外電阻，r0為內電阻，E為電動勢電路的連接（串連、并連、混連）1.4.1 串聯電路1.4.1.1 電阻串聯將電阻首尾依次相連，但電流只有一條通路的連接方法.1.4.1.2 電路串聯的特點為電流與總電流相等，即I = I1 = I2 = I3…總電壓等于各電阻上電壓之和，即 U = U1 + U2 + U3…總電阻等于負載電阻之和，即 R = R1 + R2 + R3…各電阻上電壓降之比等于其電阻比，即 ， ， …1.4.1.3 電源串聯： 將前一個電源的負極和后一個電源的正極依次連接起來.特點： 可以獲得較大的電壓與電源.計算公式為E = E1 + E2 + E3 +…+ Enr0 = r01 + r02 + r03 +…+ r0n1.4.2 并聯電路1.4.2.1 電阻的并聯： 將電路中若干個電阻并列連接起來的接法，稱為電阻并聯.1.4.2.2 并聯電路的特點： 各電阻兩端的電壓均相等，即U1 = U2 = U3 = … = Un； 電路的總電流等于電路中各支路電流之總和，即I = I1 + I2 + I3 + … + In； 電路總電阻R的倒數等于各支路電阻倒數之和，即 .并聯負載愈多，總電阻愈小，供應電流愈大，負荷愈重.1.4.2.3 通過各支路的電流與各自電阻成反比，即 1.4.2.4 電源的并聯：把所有電源的正極連接起來作為電源的正極，把所有電源的負極連接起來作為電源的負極，然后接到電路中，稱為電源并聯.1.4.2.5 并聯電源的條件：一是電源的電勢相等；二是每個電源的內電阻相同.1.4.2.6 并聯電源的特點：能獲得較大的電流，即外電路的電流等于流過各電源的電流之和.1.4.3 混聯電路1.4.3.1 定義： 電路中即有元件的串聯又有元件的并聯稱為混聯電路1.4.3.2 混聯電路的計算： 先求出各元件串聯和并聯的電阻值，再計算電路的點電阻值；由電路總電阻值和電路的端電壓，根據歐姆定律計算出電路的總電流；根據元件串聯的分壓關系和元件并聯的分流關系，逐步推算出各部分的電流和電壓.電功和電功率 電功 電流所作的功叫做電功，用符號 “A”表示.電功的大小與電路中的電流、電壓及通電時間成正比，計算公式為 A = UIT =I2RT 電功及電能量的單位名稱是焦耳，用符號 “J”表示；也稱千瓦/時，用符號 “KWH”表示. 1KWH=3.6MJ電功率 電流在單位時間內所作的功叫電功率，用符號 “P”表示.計算公式為 電功率單位名稱為 “瓦”或 “千瓦”，用符號 “W”或 “KW”表示；也可稱 “馬力.1馬力=736W 1KW = 1.36馬力電流的熱效應、短路 電流的熱效應 定義： 電流通過導體時，由于自由電子的碰撞，電能不斷的轉變?yōu)闊崮?這種電流通過導體時會發生熱的現象，稱為電流的熱效應. 電與熱的轉化關系其計算公式為 其中Q為導體產生的熱量，W為消耗的電能.短路 定義： 電源通向負載的兩根導線，不以。
