天線饋線的(請教天線是如何與饋線連接的原理)

1.請教天線是如何與饋線連接的原理

1. 當天線與高頻電路連接時，看似沒有電流回路，其實是天線與廣闊的大地之間形成的形成了遞遠遞減的電容回路，此時，天線只是相當于LC諧振回路的電感，而天線與地之間形成的電容與之諧振，形成遞遠遞減的電場強度，完成電磁波的傳播。

2.接收時天線的工作原理同發射時，不過是逆過程，感應電場變化。

3.根據天線形式不同、饋線種類不同，天線與饋線的連接方式也也不同。常見的對稱振子天線（特性阻抗75歐）與75歐同軸饋線連接，雖都是75歐，但對稱振子天線是平衡輸入，而同軸饋線是不平衡輸入，直接連接天線兩臂會使天線兩臂電流不平衡，影響天線諧振及阻抗匹配，必須在天線與饋線間加裝1:1阻抗平衡/不平衡轉換器（通常是1/2λ。饋線）。這只是最簡單的天線基礎，欲知更多，可參考人民郵電出版社的《電波與天線》一書，里面有詳盡的天線與饋線的知識，會對你有很大的幫助。

2.什么是天線的饋線

對電視天線饋線（室外天線到電視機之間的連線）一般的要求是：能有效地傳送天線接收的

電視信號、畸變小、損耗小、抗干擾能力強，饋線與天線之間、與電視機信號輸入端之間應

有良好的阻抗匹配。這些要求普通導線不具備。普通導線對電視信號的高頻衰減嚴重，抗干

擾能力差，容易受到各種外來高頻信號的干擾。同時，普通導線的特性阻抗不定，很難滿足

阻抗匹配要求，如果用普通導線作為電視機天線饋線，當天線上感應到的信號經普通導線傳

向電視機時，在電視機輸入端因阻抗不匹配將產生反射，被反射回去的信號在普通導線與天

線之間又由于阻抗不匹配而發生反射，多次反射的結果會使屏幕上圖像嚴重重影，無法正常

收看，并對電視接收天線的性能造成一定損害。常用的電視天線鍋線主要有兩種，一種是特

性阻抗為75 歐的同軸電纜饋線，另一種是特性阻抗為300 歐的平地扁饋線。有的電視機沒有

300/75 歐阻抗變換器，使用這兩種饋線，一般都能滿足天線、饋線、電視機信號輸入端阻抗

匹配的要求，獲得最佳接收效果。在選拔天線饋線時，一方面要注意觀察電視機天線插孔處

的阻抗標記，另一方面要考慮天線本身的阻抗特性，使天線具備的特點與實際需要吻合。75

歐圓饋線與300 歐扁平饋線兩者比較，前者因有金屬屏蔽層，抗干擾能力好，傳輸損耗小，

在需要饋線較長的情況下比較適用，但價線較貴，不易配接；后者價值雖便宜，但由于無屏

蔽作用，抗干擾能力不如前者，容易拾取雜波干擾，影響接收質量，且傳輸損耗大些，在不

需要很長饋線的情況下，可考慮選用。

3.跪求天線饋線頭的做法（最好有圖解的）

天線與饋線的連接，是安裝天線時十分重要的問題。

若連接不正確，將直接影響接收效果。其連接方式，取決于天線中有源振子的形狀和饋線的種類。

一般常用的有下列情況。1、天線的有源振子為半波折合振子（阻抗300Ω） 連接饋線采用300Ω扁平饋線時，其連接方式最簡單，即將饋線的兩根導線分別接在有源振子中間開口處即可，如圖1所示。

如果采用75Ω同軸電纜作連接饋線，其連接方式需要把半波折合振子333Ω阻抗變換與同軸電纜75Ω匹配。方法是載取1/2波長的同軸電纜制作成U型變換器，如圖2所示。

先將1/2λ的同軸電纜中間芯線的兩端，接在半波折合振子天線的開口處，其外層屏蔽網相連；主饋線的芯線接天線開口處的任一端，其屏蔽網連接U形變換器的屏蔽網。 2、天線的有源振子為半波振子（阻抗75Ω） 當饋線采用300Ω扁平饋線時，需進行阻抗變換，方法是用1/4波長的扁平饋線兩根制成阻抗變換器，接法如圖3所示。

當饋線采用75Ω同軸電纜時，就只需要進行平衡-不平衡轉換，可采用75Ω同軸線作U形變換器，接法如圖4所示。 取一根1/2λ的同軸電纜，將兩端接于天線開口處并將外層相連好；再在U形變換器1/4λ處截?cái)?，其主饋線的芯線接在1/4λ處的同軸線芯線，其外層屏蔽線接在3/4λ處的同軸線芯線。

此外，還可用雙孔磁心制作。其制作方法見圖5(a)、（b）所示。

雙孔磁心阻抗變換器的突出優點是體積小頻帶寬，缺點是抗干擾能力與選擇性差。天線與饋線匹配中的平衡與不平衡變換 很多天線如半波振子天線、折合振子天線、環行天線等都是平衡饋電的，它們都有兩個饋電點，它們都有個特點：兩個饋電點的信號電壓（或電流）的相位是互為反相的。

而主饋電纜常常都是用同軸電纜，同軸電纜屬于不平衡（不對稱）饋線，其內導體是饋電點，而外導體是地線點，不參與饋電。所以就算天線的特性租抗與同軸電纜相同也不能直接連接，否則，會破壞天線的對稱性，使天線兩臂上的電流大小不等，這種不平衡性會改變天線的方向圖，使之成為不對稱的方向圖，從而使饋線可能接收到各種干擾波和使饋線與天線失配。

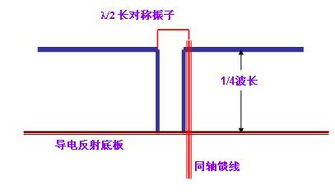

因此，在天線與同軸線連接時，不僅要考慮阻抗匹配而且還要進行平衡--不平衡變換。 1、λ/4平衡變換器（λ是信號頻率的波長） λ/4平衡變換如圖6所示，半波振子的輸入阻抗是75歐的平衡負載，用75歐的同軸電纜與之配接雖然阻抗是匹配了，但平衡卻不匹配，必須加入一個平衡變換器。

半波振子的一臂與主饋線外導體相連（圖6中的A點），另一臂與λ/4導體上端和同軸電纜的內導體相連接（圖6中的B點），λ/4導體的下端則通過短接金屬環與主饋線的外導體相接（圖6中的C點）。那么A--》B點之間的距離為λ/2，所以，B點的信號送到A點時剛好反相，這樣一來就把同軸線的不對稱變?yōu)閷?duì)稱了。

從A、B兩點向短接金屬環看進去是一段λ/4的短路線，其阻抗為無窮大，所以對阻抗匹配不會造成影響。 2、不對稱U型環平衡變換 如圖7所示，它由兩段特性阻抗均為75歐的同軸線構成，其中一段為λ/4，另一段為3λ/4，兩段同軸線的內導體分別與半波振子的兩臂A、B相連，另一端與主饋電纜相連于C點，可見主饋線到振子兩饋電點路徑的波程相差為3λ/4-λ/4=λ/2，即兩饋電點的信號電壓大小相等，方向相反。

因而保證了平衡饋電。 阻抗匹配：由于半波振子是平衡式的，每個饋電點對地阻抗為75/2=37。

5歐，饋電點A通過λ/4的75歐電纜到C點的阻抗為：752/37。5= 150歐，饋電點B通過3λ/4（λ/4的奇數倍）75歐電纜到C點的阻抗為：752/37。

5=150歐，那么C點的合成阻抗為：150/2=75 歐。顯然和主饋電纜的阻抗是匹配的。

3、λ/2平衡變換器 λ/2平衡變換器又叫U型平衡變換器，如圖8所示，折合半波振子天線（輸入阻抗為300歐）與會75歐的同軸線連接時，二者阻抗不匹配，因此必須在它們之間加裝U型平衡變換器。 從圖8可看出，饋電點A和B的對地阻抗為300/2=150歐，信號從主饋電纜傳至A點分成兩路，分別供給振子左右兩邊的負載。

由于A、B兩饋電點的波程差為λ/2。因此，A、B兩饋電點的電源大小相等，方向相反，從而達到了平衡變換的目的。

再看阻抗方面，由于A、B兩點的對地阻抗均為150歐，那么合成在一起后，A點的阻抗應為兩饋電點的并聯值即150/2=75歐，所以阻抗也是匹配的。

4.天線饋線的介紹

天線饋線是接收天線到接收器之間的連線。天線饋線能有效地傳送天線接收的信號，畸變小、損耗小、抗干擾能力強，饋線與天線之間、與接收機信號輸入端之間應有良好的阻抗匹配。

5.什么叫做饋線

饋線是早期電視機與室外天線連接的信號線，外形扁平一般為雙線，線體為絕緣塑料，外部沒有屏蔽層，抗干擾能力極差，室外使用其性能還會受陰雨天氣的影響。

現在由于有線電視的普及電視信號線完全由同軸電纜取代。 饋線包括天線的下引線和系統的干線、支干線、支線、用戶線等。

有線電視系統中采用的饋線主要有扁饋線、同軸電境和光纜三種。應用最多的是同軸電纜。

它的主要任務是有效地傳輸信號能量，將發射機發出的信號功率以最小的損耗傳送到發射天線的輸入端，或?qū)⑻炀€接收到的信號以最小的損耗傳送到接收機輸入端，同時本身不產生雜散干擾信號，這樣，就要求傳輸線必須屏蔽。當饋線的物理長度等于或大于所傳送信號的波長時，傳輸線又叫做長線。

6.什么是天線的饋線

對電視天線饋線（室外天線到電視機之間的連線）一般的要求是：能有效地傳送天線接收的電視信號、畸變小、損耗小、抗干擾能力強，饋線與天線之間、與電視機信號輸入端之間應有良好的阻抗匹配。

這些要求普通導線不具備。普通導線對電視信號的高頻衰減嚴重，抗干擾能力差，容易受到各種外來高頻信號的干擾。

同時，普通導線的特性阻抗不定，很難滿足阻抗匹配要求，如果用普通導線作為電視機天線饋線，當天線上感應到的信號經普通導線傳向電視機時，在電視機輸入端因阻抗不匹配將產生反射，被反射回去的信號在普通導線與天線之間又由于阻抗不匹配而發生反射，多次反射的結果會使屏幕上圖像嚴重重影，無法正常收看，并對電視接收天線的性能造成一定損害。常用的電視天線鍋線主要有兩種，一種是特性阻抗為75 歐的同軸電纜饋線，另一種是特性阻抗為300 歐的平地扁饋線。

有的電視機沒有300/75 歐阻抗變換器，使用這兩種饋線，一般都能滿足天線、饋線、電視機信號輸入端阻抗匹配的要求，獲得最佳接收效果。在選拔天線饋線時，一方面要注意觀察電視機天線插孔處的阻抗標記，另一方面要考慮天線本身的阻抗特性，使天線具備的特點與實際需要吻合。

75歐圓饋線與300 歐扁平饋線兩者比較，前者因有金屬屏蔽層，抗干擾能力好，傳輸損耗小，在需要饋線較長的情況下比較適用，但價線較貴，不易配接；后者價值雖便宜，但由于無屏蔽作用，抗干擾能力不如前者，容易拾取雜波干擾，影響接收質量，且傳輸損耗大些，在不需要很長饋線的情況下，可考慮選用。

7.求無線電基礎知識

【天線原理】一、天線工作原理與主要參數天線是任何一個無線電通信系統都不可缺少的重要組成部分。

合理慎重地選用天線，可以取得較遠的通信距離和良好的通信效果。（一）天線的作用各類無線電設備所要執行的任務雖然不同，但天線在設備中的作用卻是基本相同的。

任何無線電設備都是通過無線電波來傳遞信息，因此就必須有能輻射或接收電磁波的裝置。所以，天線的第一個作用就是輻射和接收電磁波。

當然能輻射或接收電磁波的東西不一定都能用來作為天線。例如任何高頻電路，只要不是完全屏蔽起來的，都可以向周圍空間或多或少地輻射電磁波，或者從周圍空間或多或少地接收到電磁波。

但是，任意一個高頻電路并不一定能作天線，因?yàn)樗椛浜徒邮针姶挪ǖ男屎艿汀Ｖ挥心軌蛴行У剌椛浜徒邮针姶挪ǖ脑O(shè)備才有可能作為天線使用。

天線的另一個作用是”能量轉換”。大家知道，發信機通過饋線送入天線的并不是無線電波，收信天線也不能直接把無線電波送入收信機，這里有一個能量的轉換過程，即把發信機所產生的高頻振蕩電流經饋線送入天線輸入端，天線要把高頻電流轉換為空間高頻電磁波，以波的形式向周圍空間輻射。

反之在接收時，也是通過收信天線把截獲的高頻電磁波的能量轉換成高頻電流的能量后，再送給收信機。顯然這里有一個轉換效率問題。

天線增益越高，則轉換效率就越高。（二）天線的分類天線的形式繁多，按其用途可以分為發信天線和收信天線；按使用波段可以分為長、中、短、超短波天線和微波天線、微帶天線等。

此外，我們還可按其工作原理和結構來進行分類。為便于分析和研究天線的性能，一般把天線按其結構形式分為兩大類：一類是半徑遠小于波長的金屬導線構成的線狀天線，另一類是用尺寸大于波長的金屬或介質面構成的面狀天線。

線狀天線主要用于長、中、短波頻段，面狀天線主要用于厘米或毫米波頻段；甚高頻段一般以線狀天線為主，而特高頻段則線、面狀天線兼用。 線狀天線和面狀天線的基本工作原理是相同的。

（三）天線的工作原理天線本身就是一個振蕩器，但又與普通的LC振蕩回路不同，它是普通振蕩回路的變形。圖1-9示出了它的演變過程。

圖中LC是發信機的振蕩回路。 如圖1-9(a)所示，電場集中在電容器的兩個極板之中，而磁場則分布在電感線圈的有限空間里，電磁波顯然不能向廣闊空間輻射。

如果將振蕩電路展開，使電磁場分布于空間很大的范圍，如圖1-9(b)、（c）所示，這就創造了有利于輻射的條件；于是，來自發信機的、已調制的高頻信號電流由饋線送到天線上，并經天線把高頻電流能量轉變?yōu)橄鄳?yīng)的電磁波能量，向空間輻射，如圖1-9(d)所示。 電磁波的能量從發信天線輻射出去以后，將沿地表面所有方向向前傳播。

若在交變電磁場中放置一導線，由于磁力線切割導線，就在導線兩端激勵一定的交變電壓——電動勢，其頻率與發信頻率相同。若將該導線通過饋線與收信機相連，在收信機中就可以獲得已調波信號的電流。

因此，這個導線就起了接收電磁波能量并轉變?yōu)楦哳l信號電流能量的作用，所以稱此導線為收信天線。無論是發信天線還是收信天線，它們都屬于能量變換器，“可逆性”是一般能量變換器的特性。

同樣一副天線，它既可作為發信天線使用，也可作為收信天線使用，通信設備一般都是收、發共同用一根天線。 因此，同一根天線既關系到發信系統的有效能量輸出，又直接影響著收信系統的性能。

天線的可逆性不僅表現在發信天線可以用作收信天線，收信天線可以用作發信天線，并且表現在天線用作發信天線時的參數，與用作收信天線時的參數保持不變，這就是天線的互易原理。 為便于討論，常將天線作為發信天線來分析，所得結論同樣適用于該天線用作收信天線的情況。

（四）天線的主要參數1。天線效率天線效率為天線輻射功率Pr與天線輸入功率Pin（輻射功率與天線內所消耗的功率Ps之和）之比。

即 上式還可用天線輸入端的輻射電阻Ro和損耗電阻Rs表示，即 可見，要提高輻射效率，應設法增大輻射電阻和減小損耗電阻。2。

方向性系數為了定量表示天線輻射功率在空間的集中程度，我們采用方向性系數D，并定義如下：在相同的輻射功率下，天線產生于某點的電場強度的平方E2與點源天線（無方向性輻射源）在該點產生的電場強度平方Eo2之比，叫做該天線在該點方向的方向性系數，即 Prz和PDZ分別表示該天線與點源天線的輻射功率。 由定義可知，由于天線在各個方向輻射強度不同，方向性系數D也不同，一般所講的某天線的方向性系數，都是指最大輻射的方向性系數（除注明方向），并且實際天線的方向性系數都是大于1的。

3。增益系數天線增益系數等于天線效率η與其方向性系數D的乘積，即G=ηD。

天線增益比天線方向性系數更全面地反映了天線的性質。天線增益不僅考慮了方向性引起的場強變化，還考慮了天線效率對場強的影響。

天線增益系數一般可用分貝（dB）表示，即G(dB)=10logG。 在工程上，人們常把上述定義的增益稱為“絕對增益”，而把相對于某一特定的作為參考標準的天線增益稱為“相對增益”。

4。方向圖一個發信天線向空間各。

8.跪求天線饋線頭的做法（最好有圖解的）

天線與饋線的連接 天線與饋線的連接，是安裝天線時十分重要的問題。

若連接不正確，將直接影響接收效果。其連接方式，取決于天線中有源振子的形狀和饋線的種類。

一般常用的有下列情況。1、天線的有源振子為半波折合振子（阻抗300Ω） 連接饋線采用300Ω扁平饋線時，其連接方式最簡單，即將饋線的兩根導線分別接在有源振子中間開口處即可，如圖1所示。

如果采用75Ω同軸電纜作連接饋線，其連接方式需要把半波折合振子333Ω阻抗變換與同軸電纜75Ω匹配。方法是載取1/2波長的同軸電纜制作成U型變換器，如圖2所示。

先將1/2λ的同軸電纜中間芯線的兩端，接在半波折合振子天線的開口處，其外層屏蔽網相連；主饋線的芯線接天線開口處的任一端，其屏蔽網連接U形變換器的屏蔽網。2、天線的有源振子為半波振子（阻抗75Ω） 當饋線采用300Ω扁平饋線時，需進行阻抗變換，方法是用1/4波長的扁平饋線兩根制成阻抗變換器，接法如圖3所示。

當饋線采用75Ω同軸電纜時，就只需要進行平衡-不平衡轉換，可采用75Ω同軸線作U形變換器，接法如圖4所示。取一根1/2λ的同軸電纜，將兩端接于天線開口處并將外層相連好；再在U形變換器1/4λ處截?cái)啵渲黟伨€的芯線接在1/4λ處的同軸線芯線，其外層屏蔽線接在3/4λ處的同軸線芯線。

此外，還可用雙孔磁心制作。其制作方法見圖5(a)、（b）所示。

雙孔磁心阻抗變換器的突出優點是體積小頻帶寬，缺點是抗干擾能力與選擇性差。天線與饋線匹配中的平衡與不平衡變換 很多天線如半波振子天線、折合振子天線、環行天線等都是平衡饋電的，它們都有兩個饋電點，它們都有個特點：兩個饋電點的信號電壓（或電流）的相位是互為反相的。

而主饋電纜常常都是用同軸電纜，同軸電纜屬于不平衡（不對稱）饋線，其內導體是饋電點，而外導體是地線點，不參與饋電。所以就算天線的特性租抗與同軸電纜相同也不能直接連接，否則，會破壞天線的對稱性，使天線兩臂上的電流大小不等，這種不平衡性會改變天線的方向圖，使之成為不對稱的方向圖，從而使饋線可能接收到各種干擾波和使饋線與天線失配。

因此，在天線與同軸線連接時，不僅要考慮阻抗匹配而且還要進行平衡--不平衡變換。 1、λ/4平衡變換器（λ是信號頻率的波長） λ/4平衡變換如圖6所示，半波振子的輸入阻抗是75歐的平衡負載，用75歐的同軸電纜與之配接雖然阻抗是匹配了，但平衡卻不匹配，必須加入一個平衡變換器。

半波振子的一臂與主饋線外導體相連（圖6中的A點），另一臂與λ/4導體上端和同軸電纜的內導體相連接（圖6中的B點），λ/4導體的下端則通過短接金屬環與主饋線的外導體相接（圖6中的C點）。那么A--》B點之間的距離為λ/2，所以，B點的信號送到A點時剛好反相，這樣一來就把同軸線的不對稱變?yōu)閷?duì)稱了。

從A、B兩點向短接金屬環看進去是一段λ/4的短路線，其阻抗為無窮大，所以對阻抗匹配不會造成影響。 2、不對稱U型環平衡變換 如圖7所示，它由兩段特性阻抗均為75歐的同軸線構成，其中一段為λ/4，另一段為3λ/4，兩段同軸線的內導體分別與半波振子的兩臂A、B相連，另一端與主饋電纜相連于C點，可見主饋線到振子兩饋電點路徑的波程相差為3λ/4-λ/4=λ/2，即兩饋電點的信號電壓大小相等，方向相反。

因而保證了平衡饋電。 阻抗匹配：由于半波振子是平衡式的，每個饋電點對地阻抗為75/2=37.5歐，饋電點A通過λ/4的75歐電纜到C點的阻抗為：752/37.5= 150歐，饋電點B通過3λ/4（λ/4的奇數倍）75歐電纜到C點的阻抗為：752/37.5=150歐，那么C點的合成阻抗為：150/2=75 歐。

顯然和主饋電纜的阻抗是匹配的。 3、λ/2平衡變換器 λ/2平衡變換器又叫U型平衡變換器，如圖8所示，折合半波振子天線（輸入阻抗為300歐）與會75歐的同軸線連接時，二者阻抗不匹配，因此必須在它們之間加裝U型平衡變換器。

從圖8可看出，饋電點A和B的對地阻抗為300/2=150歐，信號從主饋電纜傳至A點分成兩路，分別供給振子左右兩邊的負載。由于A、B兩饋電點的波程差為λ/2。

因此，A、B兩饋電點的電源大小相等，方向相反，從而達到了平衡變換的目的。 再看阻抗方面，由于A、B兩點的對地阻抗均為150歐，那么合成在一起后，A點的阻抗應為兩饋電點的并聯值即150/2=75歐，所以阻抗也是匹配的。
