集成電路版圖設計(做集成電路版圖設計要學好哪些東西,待遇如何)

1.做集成電路版圖設計要學好哪些東西,待遇如何

首先，你得了解電路。

其次，電路的控制理論得學通了。

第三，制圖軟件得會。

最后，做集成電路板的流程得精通。

制作流程

1、打印電路板。將繪制好的電路板用轉印紙打印出來，注意滑的一面面向自己，一般打印兩張電路板，即一張紙上打印兩張電路板。在其中選擇打印效果最好的制作線路板。

2、裁剪覆銅板用感光板制作電路板全程圖解 。覆銅板，也就是兩面都覆有銅膜的線路板，將覆銅板裁成電路板的大小，不要過大，以節約材料。

3、預處理覆銅板。用細砂紙把覆銅板表面的氧化層打磨掉，以保證在轉印電路板時，熱轉印紙上的碳粉能牢固的印在覆銅板上，打磨好的標準是板面光亮，沒有明顯污漬。

4、轉印電路板。將打印好的電路板裁剪成合適大小，把印有電路板的一面貼在覆銅板上，對齊好后把覆銅板放入熱轉印機，放入時一定要保證轉印紙沒有錯位。一般來說經過2-3次轉印，電路板就能很牢固的轉印在覆銅板上。熱轉印機事先就已經預熱，溫度設定在160-200攝氏度，由于溫度很高，操作時注意安全！

5、腐蝕線路板回流焊機。先檢查一下電路板是否轉印完整，若有少數沒有轉印好的地方可以用黑色油性筆修補。然后就可以腐蝕了，等線路板上暴露的銅膜完全被腐蝕掉時，將線路板從腐蝕液中取出清洗干凈，這樣一塊線路板就腐蝕好了。腐蝕液的成分為濃鹽酸、濃雙氧水、水，比例為1:2:3，在配制腐蝕液時，先放水，再加濃鹽酸、濃雙氧水，若操作時濃鹽酸、濃雙氧水或腐蝕液不小心濺到皮膚或衣物上要及時用清水清洗，由于要使用強腐蝕性溶液，操作時一定注意安全！

6、線路板鉆孔。線路板上是要插入電子元件的，所以就要對線路板鉆孔了。依據電子元件管腳的粗細選擇不同的鉆針，在使用鉆機鉆孔時，線路板一定要按穩，鉆機速度不能開的過慢，操作鉆機還是比較簡單的，只要細心就能完成得很好。請仔細看操作人員操作。

7、線路板預處理。鉆孔完后，用細砂紙把覆在線路板上的墨粉打磨掉，用清水把線路板清洗干凈。水干后，用松香水涂在有線路的一面，只需薄薄的一層，不光防止線路被氧化，同時松香也是很好的助焊劑，一般來說，線路板表面松香水會在24小時內凝固，為加快松香凝固，我們用熱風機加熱線路板，只需2-3分鐘松香就能凝固。熱風機溫度高達300度，使用時不能把出風口朝向易燃物、人和小動物，還是要求安全第一??！

8、焊接電子元件。焊接完板上的電子元件，通電，功能實現，制作完畢。

2.學習集成電路版圖設計要具備哪些基礎知識

首先當然要了解晶體管的基本工作原理啊，參數啊等等

然后要熟悉IC的制作流程啊，硅片制作，氧化，淀積，光刻，腐蝕去膠等等等等很多；

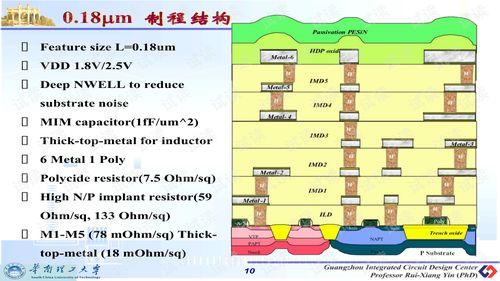

接著要熟悉各類制作工藝啊，包括雙極、CMOS、BICMOS、砷化鎵等等等等其他；

還要了解各種電磁電氣知識啊，ESD啊，封裝啊等等。

當然還有EDA工具的使用和各種版圖設計的技巧咯。

最后做版圖的當然也必須了解必要的電路設計知識啊，需要了解哪些地方對電路系統的性能其決定作用啊。

不是我嚇你，還有很多。版圖是個累人的活。

3.要設計集成電路版需要了解哪些知識

集成電路設計的流程一般先要進行軟硬件劃分，將設計基本分為兩部分：芯片硬件設計和軟件協同設計。芯片硬件設計包括：

1.功能設計階段。

設計人員產品的應用場合，設定一些諸如功能、操作速度、接口規格、環

境溫度及消耗功率等規格，以做為將來電路設計時的依據。更可進一步規劃軟

件模塊及硬件模塊該如何劃分，哪些功能該整合于SOC 內，哪些功能可以設

計在電路板上。

2.設計描述和行為級驗證

能設計完成后，可以依據功能將SOC 劃分為若干功能模塊，并決定實現

這些功能將要使用的IP 核。此階段將接影響了SOC 內部的架構及各模塊間互

動的訊號，及未來產品的可靠性。

決定模塊之后，可以用VHDL 或Verilog 等硬件描述語言實現各模塊的設

計。接著，利用VHDL 或Verilog 的電路仿真器，對設計進行功能驗證（function

simulation，或行為驗證 behavioral simulation）。

注意，這種功能仿真沒有考慮電路實際的延遲，但無法獲得精確的結果。

3.邏輯綜合

確定設計描述正確后，可以使用邏輯綜合工具（synthesizer）進行綜合。

綜合過程中，需要選擇適當?shù)倪壿嬈骷欤╨ogic cell library），作為合成邏輯

電路時的參考依據。

硬件語言設計描述文件的編寫風格是決定綜合工具執行效率的一個重要

因素。事實上，綜合工具支持的HDL 語法均是有限的，一些過于抽象的語法

只適于做為系統評估時的仿真模型，而不能被綜合工具接受。

邏輯綜合得到門級網表。

4.門級驗證（Gate-Level Netlist Verification）

門級功能驗證是寄存器傳輸級驗證。主要的工作是要確認經綜合后的電路

是否符合功能需求，該工作一般利用門電路級驗證工具完成。

注意，此階段仿真需要考慮門電路的延遲。

5.布局和布線

布局指將設計好的功能模塊合理地安排在芯片上，規劃好它們的位置。布

線則指完成各模塊之間互連的連線。

注意，各模塊之間的連線通常比較長，因此，產生的延遲會嚴重影響SOC

的性能，尤其在0.25 微米制程以上，這種現象更為顯著。

目前，這一個行業仍然是中國的空缺，開設集成電路設計與集成系統專業的大學還比較少，其中師資較好的學校有 上海交通大學，哈爾濱工業大學，西安電子科技大學，電子科技大學，哈爾濱理工大學，復旦大學，華東師范大學等。

模擬集成電路設計的一般過程：

1.電路設計

依據電路功能完成電路的設計。

2.前仿真

電路功能的仿真，包括功耗，電流，電壓，溫度，壓擺幅，輸入輸出特性等參數的仿真。

3.版圖設計（Layout）

依據所設計的電路畫版圖。一般使用Cadence軟件。

4.后仿真

對所畫的版圖進行仿真，并與前仿真比較，若達不到要求需修改或重新設計版圖。

5.后續處理

將版圖文件生成GDSII文件交予Foundry流片。
