visio跨職能流程圖畫法布驟及(VISIO2010軟件怎么繪制跨職能流程圖)
1.VISIO2010軟件怎么繪制跨職能流程圖
用visio來制作流程圖很簡單，按照如下操作進行：
制作前請準備如下工具：
1. 一套企業完善的流程圖必須有固定的命名規則和編號方式。在此，我們使用模板中的“ERP-TB-MM-016 通用采購流程”，作為命名方式講解，從流程圖中的子流程中我們可以看到，也是按照這種規則進行命名的。
2. 確認流程涉及到的責任部門，應該是部門或崗位名稱，不能用某人姓名或模糊、籠統的概念代替。
3. 一個規范可行的流程圖必須有始有終，動作的邏輯順序要連貫且合理可行。
制作步驟：
1. 新建一個visio文件并命名后打開，自動進入選擇繪圖類型的界面，單擊左側邊欄的“流程圖”按鈕，選擇“跨職能流程圖”，點擊“確定”
2. 我們可以看到下圖所示的visio界面，左側是可以用的形狀，也是制作流程圖的主要工具，我們所有需要的形狀可能不在這個形狀列表，這樣我們就需要整理形狀列表
3. 整理形狀：
(1)添加需要的形狀，點擊“更多形狀→流程圖→跨職能流程圖/基本流程圖形狀”
(2)關閉不需要的形狀，右鍵點擊要關閉的形狀，點擊“關閉”
4. 調整頁面布局，根據流程圖的大小、長寬調整頁面的布局，使頁面更合理美觀，也可以在流程圖的制作過程中或制作完成后進行調整
5. 左鍵點擊需要的形狀不松手，拖動到編輯界面
6. 在需要編輯的地方雙擊，顯示光標后進行編輯內容即可
7. 編輯流程，從“開始”編輯，編制所有的流程節點
8. 將各個節點按照邏輯順序通過帶箭頭的連接線進行連接。
9. 箭頭使用有很多技巧，需要用戶在使用的過程中慢慢體會，簡單介紹幾個使用方法：
(1)左鍵放到節點的形狀上不點擊，在形狀四周會出現藍色箭頭，單擊藍色箭頭，會自動生成指向這個方向的形狀的箭頭，如果這個方向沒有形狀，會生成一個形狀（形狀可以在預覽到的形狀里選擇）。
(2)如下圖所示，可以選擇箭頭的形狀
(3)箭頭指向位置不正確可以按照下圖所示進行調整

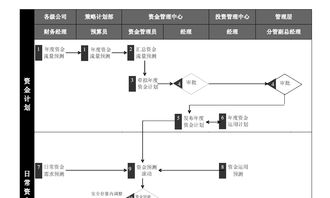

10. 連接完成后，一套完整的流程圖就制作完成了，可以進行調節形狀的位置和邊框的大小，使流程圖更美觀
(1)形狀位置移動，選中要移動的形狀（可以選擇多項），鼠標點中拖動即可移動位置，也可以 通過鍵盤的上下左右鍵對選中的形狀進行微調。
(2)按鍵盤的F5鍵可以預覽流程圖的形狀。
2.如何使用visio2010制作跨職能流程圖
用visio來制作流程圖很簡單，按照如下操作進行： 制作前請準備如下工具：一套企業完善的流程圖必須有固定的命名規則和編號方式。
在此，我們使用模板中的“ERP-TB-MM-016 通用采購流程”，作為命名方式講解，從流程圖中的子流程中我們可以看到，也是按照這種規則進行命名的。確認流程涉及到的責任部門，應該是部門或崗位名稱，不能用某人姓名或模糊、籠統的概念代替。
一個規范可行的流程圖必須有始有終，動作的邏輯順序要連貫且合理可行。制作步驟：新建一個visio文件并命名后打開，自動進入選擇繪圖類型的界面，單擊左側邊欄的“流程圖”按鈕，選擇“跨職能流程圖”，點擊“確定” 2. 我們可以看到下圖所示的visio界面，左側是可以用的形狀，也是制作流程圖的主要工具，我們所有需要的形狀可能不在這個形狀列表，這樣我們就需要整理形狀列表 3. 整理形狀： （1）添加需要的形狀，點擊“更多形狀→流程圖→跨職能流程圖/基本流程圖形狀”（2）關閉不需要的形狀，右鍵點擊要關閉的形狀，點擊“關閉” 4. 調整頁面布局，根據流程圖的大小、長寬調整頁面的布局，使頁面更合理美觀，也可以在流程圖的制作過程中或制作完成后進行調整 5. 左鍵點擊需要的形狀不松手，拖動到編輯界面 6. 在需要編輯的地方雙擊，顯示光標后進行編輯內容即可 7. 編輯流程，從“開始”編輯，編制所有的流程節點 8. 將各個節點按照邏輯順序通過帶箭頭的連接線進行連接。
9. 箭頭使用有很多技巧，需要用戶在使用的過程中慢慢體會，簡單介紹幾個使用方法： （1）左鍵放到節點的形狀上不點擊，在形狀四周會出現藍色箭頭，單擊藍色箭頭，會自動生成指向這個方向的形狀的箭頭，如果這個方向沒有形狀，會生成一個形狀（形狀可以在預覽到的形狀里選擇）。 （2）如下圖所示，可以選擇箭頭的形狀 （3）箭頭指向位置不正確可以按照下圖所示進行調整 10. 連接完成后，一套完整的流程圖就制作完成了，可以進行調節形狀的位置和邊框的大小，使流程圖更美觀（1）形狀位置移動，選中要移動的形狀（可以選擇多項），鼠標點中拖動即可移動位置，也可以 通過鍵盤的上下左右鍵對選中的形狀進行微調。
（2）按鍵盤的F5鍵可以預覽流程圖的形狀。
3.怎樣用visio2003畫跨職能流程圖
工具/原料
Office Visio軟件
步驟/方法
從選“程序”、選單擊鼠標左鍵，打開Visio軟件界面；
選“跨職能流程圖 單擊鼠標左鍵，打開“跨職能流程圖”界面；
跨職能流程對話框。在“帶區方向”界面中選“垂直”，再按“確定，進入“流程圖繪制界面”。
鼠標左鍵雙擊表格最上欄<；流程名稱>；，輸入流程圖，圖中的“示例進程XXX”；鼠標左鍵雙擊<；職能>；，根據流程策劃表的部門崗位順序，逐列輸入部門崗位的名稱，如圖中“職能部門A”;
在左邊“形狀”窗口中，選“基本流程圖形狀”單擊鼠標左鍵，拖動至編輯欄中，如下圖所示；
填寫節點文字：在形狀框中，鼠標指向圖形中間，雙擊左鍵，輸入文字。
繪制連線及箭頭： 在工具欄中，選擇連接線工具，如下圖所錄。單擊鼠標左鍵，鼠標指向連線起點按下左鍵不松手，拖向連線終點松開，軟件能自動形成曲折、跨越、箭頭，可連續、重疊、交叉繪制連線。
