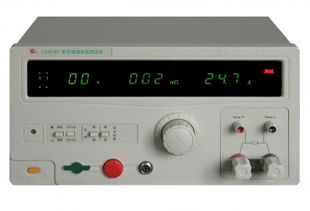

cs2678y接地電阻檢測儀(接地電阻測試儀的操作需要注意哪些?)
1.接地電阻測試儀的操作需要注意哪些?
接地電阻測試儀（也稱接地電阻儀器）的操作注意事項（1）需在接地電阻測試儀設置符合規范后。
才開始接地電阻值的測量。（2）測量前，接地電阻檔位旋鈕應旋在最大檔位即x10檔位。
調節接地電阻值旋鈕應放置在6~7Ω位置。（3）緩慢轉動手柄，若檢流表指針從中間的0平衡點迅速向右偏轉。
說明原量程檔位選擇過大，可將檔位選擇到x1檔位，如偏轉方向如前，可將檔位選擇轉到x01檔位。（4）通過步驟（3）選擇后。
緩慢轉動手柄，檢流表指針從0平衡點向右偏移，則說明接地電阻值仍偏大。在緩慢轉動手柄同時，接地電阻旋鈕應緩慢順時針轉動，當檢流表指針歸0時，逐漸加快手柄轉速，使手柄轉速達到120轉/分。
此時接地電阻指示的電阻值乘以檔位的倍數，就是測量接地體的接地電阻值；如果檢流表指針緩慢向左偏轉，說明接地電阻旋鈕所處在的阻值小于實際接地阻值，可緩慢逆時針旋轉，調大儀表電阻指示值。（5）如果緩慢轉動手柄時，檢流表指針跳動不定。
說明兩支接地插針設置的地面土質不密實或有某個接頭接觸點接觸不良，需要重新檢查兩插針設置的地面和各接頭。（6）測量靜壓樁的接地電阻是時，指針在0點處有微小的左右擺動，這種擺動現象是正常的。
（7）當檢流表指針緩慢移到0平衡點時，才能加快儀表發電機的手柄。手柄額定轉速為120轉/分，嚴禁在檢流表指針仍有較大偏轉時，加快手柄的旋轉速度。
（8）接地電阻測試儀表使用后，阻值檔位要放置在最大位置（x10檔位），清理兩插針上的臟物，安全放置?；貜?fù)者：華天電力。
2.電阻測試儀使用需要注意哪些?
絕緣電阻測試儀充電注意事項 1、儀表可采用交直流兩種方式供電，但在現場電源干擾較大或不穩定時，推薦使用電池供電。
2、首次使用充電電池時，需充電6小時以上。否則儀表不能正常工作。
3、充電電路采用專用智能充電管理模塊，可自動停止充電。 注意：充電適配器的交流輸入電壓范圍為220V±15%，以免接錯電源造成不必要的損失。
4、將充電適配器的直流端插入儀表電源插孔⑨，另一端接通交流電源，充電指示燈（紅色）亮，快速充電開始。 5、電池接近充滿后，充電指示燈（綠燈）亮，轉換到慢充狀態。
經過一端時間（1-2）小時可取下插頭停止充電開始使用儀表。 注意：儀表不使用時，應確保波段開關處于關閉狀態，以免電池過早用完。
3.接地引下線導通測試儀的注意事項有哪些?遇到故障時的解決方法?
接地引下線導通測試儀的注意事項，遇到故障時的解決方法.產品概述 發電廠、變電站的接地引下線與接地網連接是否良好，接地網的接地極是否完好無損，對電力系統的安全運行十分重要。
原國家電力公司的《防止電力生產重大事故的二十五項重點要求》中，要求每年對有效接地系統中的發電廠、變電站的接地引下線、接地網格的導通狀況進行一次測量。通過分析比較歷次測量結果的變化情況判斷接地引下線、接地網格的腐蝕的程度，以決定是否開挖處理。
針對這一要求，我公司研究開發了EDTDY-Ⅱ型電氣設備地網導通檢測儀能訊速準確地測量兩根接地引下線之間的電阻值，將其與以往數據比較就可以較準確地反映出接地引下線的腐蝕程度，以便及早發現并消除事故隱患。 參考資料來源于武漢鄂電電力設備有限公司的公司網站。
4.接地電阻測試儀的操作需要注意哪些
接地電阻測試儀（也稱接地電阻儀器）的操作注意事項
(1)需在接地電阻測試儀設置符合規范后。才開始接地電阻值的測量。
(2)測量前，接地電阻檔位旋鈕應旋在最大檔位即x10檔位。調節接地電阻值旋鈕應放置在6~7Ω位置。
(3)緩慢轉動手柄，若檢流表指針從中間的0平衡點迅速向右偏轉。說明原量程檔位選擇過大，可將檔位選擇到x1檔位，如偏轉方向如前，可將檔位選擇轉到x01檔位。
(4)通過步驟（3）選擇后。緩慢轉動手柄，檢流表指針從0平衡點向右偏移，則說明接地電阻值仍偏大。在緩慢轉動手柄同時，接地電阻旋鈕應緩慢順時針轉動，當檢流表指針歸0時，逐漸加快手柄轉速，使手柄轉速達到120轉/分。此時接地電阻指示的電阻值乘以檔位的倍數，就是測量接地體的接地電阻值；如果檢流表指針緩慢向左偏轉，說明接地電阻旋鈕所處在的阻值小于實際接地阻值，可緩慢逆時針旋轉，調大儀表電阻指示值。
(5)如果緩慢轉動手柄時，檢流表指針跳動不定。說明兩支接地插針設置的地面土質不密實或有某個接頭接觸點接觸不良，需要重新檢查兩插針設置的地面和各接頭。
(6)測量靜壓樁的接地電阻是時，指針在0點處有微小的左右擺動，這種擺動現象是正常的。
(7)當檢流表指針緩慢移到0平衡點時，才能加快儀表發電機的手柄。手柄額定轉速為120轉/分，嚴禁在檢流表指針仍有較大偏轉時，加快手柄的旋轉速度。
(8)接地電阻測試儀表使用后，阻值檔位要放置在最大位置（x10檔位），清理兩插針上的臟物，安全放置。
回復者：華天電力
5.接地電阻測試儀使用的注意事項有哪些
接地電阻測試儀使用的注意事項：
(1)在測量時，應將接地裝置線路與被保護的設備斷開，以確保測量準確。
(2)若測量探測針附近有與被測接地極相連的金屬管道或電纜時，則整個測量區域的電位將產生一定的均衡作用，影響到測量結果。此時，電流探測針C與上述金屬管道或電纜的距離應大于100m，電位探測針P′與上述金屬管道或電纜的距離應大于50m，如果金屬管道或電纜與接地回路無連接，則上述距離可減小1/2~2/3。
(3)當檢流計靈敏度過高時，可將電位探測針P′插入土中淺一些；當檢流計靈敏度不足時，可將電位探測針P′和電流探測針C′間的土注水濕潤。
(4)當接地極E，和電流探測針C′間的距離大于20m時，電位探測針P′的位置可插在離E′、C′之間直線外，此時測量誤差可以不計；當接地極E′和電流探測針C′間的距離小于20m時，則應將電位探測針P′插于E′和C′的直線間。
6.接地電阻測試儀需要避免哪些
EDWR-III型大型地網接地電阻測試儀主要特點
◆測量的工頻等效性好。測試電流波形為正弦波，頻率與工頻之差僅為5Hz，使用45Hz和55Hz兩種頻率進行測量。
◆抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。30V工頻干擾僅帶來0.01Ω誤差。
◆精度高。可用來測量接地阻抗很小的大型地網。
◆功能強大?？蓽y量相關標準規定的接地裝置的全部特性參數。不僅可測量接地阻抗，還可測量出電阻分量和電抗分量。
◆可測量現場干擾，方便用戶估計測量誤差。
◆操作簡單。全中文菜單式操作，直接顯示出測量結果。
◆可保存50組測量數據，且自帶微型打印機可現場打印測量結果。
◆布線勞動量小，無需大電流線。
◆本儀器體積小、重量輕，方便攜帶。
EDWR-III型大型地網接地電阻測試儀技術指標
◆阻抗測量范圍：0~200Ω
◆分辨率：0.001Ω
◆測量誤差：±（讀數*2%+0.01Ω）
◆抗工頻50Hz電壓干擾能力：30V
◆測試電流波形：正弦波
◆測試電流頻率：45Hz、55Hz雙頻
◆最大輸出電流：3A
◆最大輸出電壓：100V
◆測量線要求： 電流線銅芯截面積≥1.0mm2 電壓線銅芯截面積≥0.2mm2
◆供電電源：AC220V±10%,50Hz
◆使用環境：溫度：-10℃~40℃；
相對濕度：<90%
◆外形尺寸：440*350*210
◆儀器重量：8.0kg
7.接地電阻測試儀操作注意事項有哪些
1、接地線路要與被保護設備斷開，以保證測量結果的準確性。
2、被測地極附近不能有雜散電流和已極化的土壤。
3、下雨后和土壤吸收水分太多的時候，以及氣候、知溫度、壓力等急劇變化時不能測量。
4、探測針應遠離地下水管、電纜、鐵路等較大金屬體，其中電流極應遠離10m以上，電壓極應遠離50m以上，如上述金道屬體與接地網沒有連接時，可縮短距離1/2~1/3。
5、連接線應使用絕緣良好的導線，以免有漏電現象。
6、注意回電流極插入土壤的位置，應使接地棒處于零電位的狀態。
7、測試宜選擇土壤電阻率大的時候進行，如初冬或夏季干燥季節時進行。
8、測試現場不能有電解物質和腐爛尸體，以免造成錯覺。
9、當檢流計靈敏答度過高時，可將電位探針電壓極插入土壤中淺一些，當檢流計靈敏度不夠時，可沿探針注水使其濕潤。
10、隨時檢查儀表的準確性。
