用示波器測電容的實驗(測量電容器時應注意哪些事項?)

1.測量電容器時應注意哪些事項?

(1)用萬用表測量時，應根據電容器的額定電壓選擇檔位。例如，電子設備中常用的電容器電壓較低，只有幾伏到十幾伏，若用萬用表RXlOk檔測量，由于表內電池電壓為12~22.5V，很可能使電容器擊穿，故應選用RXlk檔測量。

(2)對于剛從線路中拆下來的電容器，一定要在測量前對電容器進行放電，以防電容器中的殘存電荷向儀表放電，使儀表損壞。

(3)對于工作電壓較高，容量較大的電容器，應對電容器進行足夠的放電，放電時操作人員應有防護措施以防發生觸電事故

2.測量電容器時應注意什么問題?

測量電容器時應注意的問題：（1） 用萬用表測量時，應根據電容器的額定電壓選擇擋位。

例如，電子設備中常用的 電容器一般電壓較低，又有幾伏到十幾伏，應用萬用表10k擋測量，由于表內電池電 壓為12~22.5V，很可能使電容器擊穿，故應選用及X lk擋測量。（2） 對于剛從線路中拆下來的電容器，一定要在測量前對電容器進行放電，以防電容 器中的殘存電荷向儀表放電，使儀表損壞。

（3） 對于工作電壓較高，容量較大的電容器，應對電容器進行足夠的放電，放電時操 作人員應有防護措施，以防發生觸電事故。

3.使用示波器時的注意事項有哪些

在示波器通道口附近，寫有ALL INPUTS 1MΩ//14pF 300Vrms CAT I 他的含義是所有通道輸入阻抗是1MΩ，輸入電容是14pF，最大輸入電壓有效值為300V,CAT是安全等級分類，根據國際電子電工委員會IEC1010-1的定義，把工業工作的區域分為四個等級，分別是CATI,CATII?，CATIII?，CATIV，每個等級定義不同。

測量類別 CAT I 電子設備負載 CAT II 單項接收的負載，電氣設備負載 CAT III 三相電的配電，分配端，包括單項照明電 CAT IV 三相電落地的總輸入/接入端口，任何在戶外的導體 在CAT I,CAT II區域里，最高受到600V的電壓沖擊，儀器不會對人體安全產生威脅。300Vrms也意味著在 IEC 類別 I 安裝條件下，可以將輸入終端連接到其線電壓最大值為 300Vrms 的電路接線端。

為避免電擊的危險，請不要將輸入端連接到線電壓超過 300Vrms 的電路。何為IEC 類別 I設備？這類設備具有金屬外殼，但它除靠一層基本絕緣來防電擊外還另有補充措施，即它具有經PE線接地的手段。

這樣當基本絕緣損壞帶電導體碰設備金屬外殼時，外殼電位因接地而大大降低，同時經PE線構成的接地通路也可使產生的接地故障電流返回電源，這時回路上的防護電器即可檢測出故障電流而及時切斷電源。這類設備具有機械強度高的金屬外殼和簡單有效的防電擊措施，它有較大的適用范圍，額定功率不受限制，得到廣泛應用。

實際上，示波器能測多大電壓往往取決于用什么探頭，如下圖示波器配合標配的10X探頭最高可以測600V pk，選配的100X高壓探頭T3100C， 耐壓可達2KV pk。600V的電壓經過10倍衰減輸入示波器后，只剩60V，因此不會對示波器造成傷害。

所以，在測試的時候，還要檢查探頭衰減與示波器通道衰減倍數設置是否一致，否則會引起讀數錯誤。除了在進行測試前，應估算被測信號的幅度大小之外，我們也應確認示波器的量程范圍和示波器的基線是否對齊零點。

如圖可知，在1X檔位下，最大垂直檔位是10V，示波器縱坐標上一共是10格，所以此時最大量程是100V，其他檔位下同理。而如果示波器的基線沒有對齊零點，則需要對示波器進行自校準，這種情況一般出現在長時間沒有使用示波器，或者所處環境溫度、海拔高度出現了比較大的變化時候。

示波器可在沒有直接連接到主電源市電的電路上進行測量。例如，沒有從主電源引出的電路， 或者雖然從市電引出，但經過了特殊保護（內部）的電路。

在后一種情況下，瞬間應力會發生變化；因此，用戶應了解設備的瞬間承受能力。瞬間過電壓在與主電源隔離的電路中存在。

麥科信STO系列數字示波器的設計可安全地承受偶發的最大1000Vpk的瞬間過電壓。不要使用示波器在瞬間過電壓超過這個值的電路中測量。

采用示波器測試高壓電路時，要特別注意安全。要站在絕緣物上，單手操作，不要觸及設備和其他接地物體，更不要接觸高壓測試點。

接探頭時，先切斷高壓測試電路電源，接好后，再進行測試。示波器安全使用中最重要的一點毫無疑問當屬可靠的接地，可靠接地可以有效避免示波器外殼金屬部分帶電（如BNC接口），同時在測量時也更加安全。

示波器通道的探頭地，從安全考慮，最好只接一個，因為示波器通道之間往往不是隔離的，示波器內部通道往往共地，并且接在地電平上。如測量高頻信號的時候如果確實需使用兩個地線夾，則一定要保證兩個地線夾連的都是地電平。

如下圖所示測量市電的時候，就會造成對地線的短路，從而引發跳閘等問題。有些工程師在測量高壓信號時，往往習慣性地把電源插頭的保護地斷開，然后使用普通無源探頭直接進行測量，也就是我們所說的浮地測量方式。

但這種測量方式其實存在安全隱患，可能會使得示波器外殼金屬部分帶電，人體不小心觸碰到有觸電危險。如果要用示波器探頭測量浮地信號，最好當然是是采用差分探頭，如果沒有條件可以用兩探頭信號相減的辦法。

而示波器探頭不接地可能會導致電路錯誤或短路。如下圖通道一（黃色）和通道二（藍色）分別測量的是零線和火線，通道三（粉色）是直接采用差分探頭測出的市電波形，通過示波器數學通道（紅色）相減后也可以得出市電波形。

4.使用示波器時的注意事項有哪些

1.作定量測量時，應先將示波器通電預熱10分鐘以上，使機中各元件在熱穩定狀態下工作，否則由于機內元件溫度處于上升過程，影響測量結果。

2.通常示波器的靈敏度都是指它的最大靈敏度。Y輸入調節在不同位置，對應的靈敏度不同。因此，一經核準，Y輸入調節就不能再動。為了保護熒光屏，測量時應加掃描信號，使形成掃描線，避免亮點長時間集中在一點。

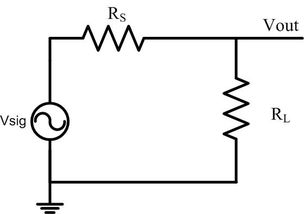

3.示波器Y輸入和X輸入端的阻抗一般很大（1兆歐/40皮法），在它的輸入電路中幾乎不形成電流，因此用示波器能夠對微弱信號電壓進行測量，這是它的優點。示波器也可以測量電流，把一個小電阻串聯在待測電路中（或利用電路中的已知電阻），測出它兩端的電壓，利用歐姆定律算出電路中的電流。

5.萬用表怎么測電容的注意事項

注意的是，測量前一定要先斷電，放電，放電的方法是找一個金屬的東西如改錐，手握在絕緣柄上金屬的裸露部位搭上被測電容的兩個腳，電容測量用數字式萬用表測量，找準電容擋然后把電容放完電兩個腳插到電容測量的插口等液晶屏幕上變化的讀數穩定下來現實的值就是被側電容的容量，如果測漏電情況的話可以用指針式萬用表的電阻檔測量，測量時小容量電容萬用表可以放到RX1K或者RX100當測量表盤上的顯示時兩只表筆接上電容的兩只腳時，指針順時針方向偏轉，然后隨著電容內部充滿電后由于沒有了電流流動表針就會逆時針放像回到無窮大，表針的角度越大說明容量越大，偏轉的過程中指針要勻速擺動讓后能回到無窮大，初步說明電容沒有漏電，如果在表盤上某個位置表針突然變慢或者不返回了說明電容在某一段漏電，如果最后顯示為無窮大說明沒有漏電，不過這個只能初略判斷，要想的找精確值就得用電容表和電容漏電測試儀或者示波器上觀測特性，這個一般人不可能具備的。

還有電容是有耐壓值得，電解電容的耐壓值一般寫在上面的，瓷片電容的有些上面沒有標注選用時千萬要注意。我是搞研發的，有什么問題我可以在實驗室為你解決。
