全空氣空調系統設計(中央空調設計時應該注意哪些問題?)

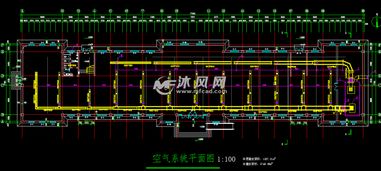

1.中央空調設計時應該注意哪些問題?

（一）系統設計問題1、水泵在系統的設計位置：一般而言，冷凍水泵應設在冷水機組前端，從末端回來的冷凍水經過冷凍水泵打回冷水機組；冷卻水泵設在冷卻水進機組的水路上，從冷卻塔出來的冷卻水經冷卻水泵打回機組；熱水循環泵設在回水干管上，從末端回來的熱水經過熱水循環泵打回板式換熱器。

2、冷卻塔上的閥門設計：2、1冷卻塔進水管上加電磁閥（不提倡使用手動閥）2、2管泄水閥應該設置于室內，（若放置在室外，由于管內有部分存水，冬天易凍）3、電子水處理儀的安裝位置 放置于水泵后面，主機前面。4、過濾器前后的閥門 過濾器前后放壓力表。

5、水泵前后的閥門5、1水泵進水管依次接：蝶閥-壓力表-軟接5、2水泵出水管依次接：軟接-壓力表-止回閥-蝶閥6、分集水器6、1分集水器之間加電動壓差旁通閥和旁通管（管徑一般取DN50）6、2集水器的回水管上應設溫度計。7、各種儀表的位置：布置溫度表，壓力表及其他測量儀表應設于便于觀察的地方，閥門高度一般離地1.2-1.5m，高于此高度時，應設置工作平臺。

8、機組的位置：兩臺壓縮機突出部分之間的距離小于1.0m，制冷機與墻壁之間的距離和非主要通道的距離不小于0.8m， 大中型制冷機組（離心，螺桿，吸收式制冷機）其間距為1.5-2.0m。制冷機組的制冷機房的上部最好預留起吊最大部件的吊鉤或設置電動起吊設備。

（二）、水路設計問題點匯總 問題點一：水管的坡度要合理1、水平支、干管，沿水流方向應保持不小于0.002的坡度；2、機組水盤的泄水支管坡度不宜小于0.01。3、因條件限制時，可無坡度敷設，但管內流速不得小于0.25m/s。

問題點二：冷凝水干管的設計1、冷凝水應就近排放，一般排于衛生間地漏2、凝水干管的長度設計要考慮因坡降引起的高度，管兩端高低落差距離不能大于吊頂高度 問題點三：選擇合適的管路閥件1、立管與水平管連接處裝調節閥3、水管路的每個最高點設排氣裝置（當無坡度敷設時，在水平管 水流的終點）3、立管最低處連接關斷閥，便于維修立管4、水管的熱力補償可以利用彎頭自然補償，不足時也可加設膨脹補償器。問題點四：水管布置1、立管在管道井內不宜亂放，宜靠墻靠角安放2、管道在水平面內禁止穿越樓梯、剪力墻、配電室等 問題點五：水管保溫1 保溫結構一般由保溫層和保護層組成2 保溫層厚度要根據熱力計算確定，經驗值可參考《民用建筑空調設計》P2793 保溫材料可因地制宜，就近取材，應采用非燃或難燃材料，必須符合《建筑設計防火規范》。

問題點六：水力計算1 空調水系統各并聯環路壓力損失差額，不應大于15%;2 水管路比摩阻宜控制在100-300Pa/m，問題點七：水系統補水1 空調水系統補水應經軟化水處理，僅夏天供冷的系統可采用電子水處理儀；2 系統補水量取系統水容量的2%3 補水點宜設在循環水泵的吸入段 （三）、末端設計中應注意的問題點：1.接風管的風盤的風口設計。1）第一個送風口與風盤的出風口的距離要適當；2）帶有兩個出風口的風盤送風管要變徑；3）風盤的送風口與回風口距離要適當。

（≤5米）2.風機盤管的進出水管路設計。1）進出水管路為"上進下出"；2）風盤與供回水干管的相對標高不小于200mm;3）進水管上依次接過濾器、閘閥、和軟接；4）出水管上接軟接、閘閥。

3.同型號風盤的出風口數量的確定 同型號風盤的出風口數量可視空調區域的不同而定。4.兩個小包間共用一個風盤的氣流組織 兩個小包間共用一個風盤，每個包間可設一個出風口，兩個包間的回風口可以通過串聯接到風盤的回風口上。

5.靠近窗口的風盤布置：為抵擋室外冷負荷滲透，風機盤管應該盡量靠近外墻、外窗布置。6.大空間的風機盤管的布置：在大空間布置風機盤管時，宜以“中間回風，兩邊送風”的氣流組織 方式布置風盤，見附圖1-6。

7.嵌入機的布置 嵌入機布置時離邊墻的距離不得大于3米；諸如會議室、多功能廳等布置嵌入機時應該選用小冷量的多臺機器，均勻布置。8.內機選型：大空間可選用嵌入機，長方形辦公室最好選用卡式機9.風口選型 高空間不宜選用散流器送風（風不宜送達工作區），最好使用可調雙層百葉送風口.10.回風箱的做法：空氣處理機的回風設計：在回風處做比較大的回風箱，在回風箱一側開回風口，該做法可調節氣流，降低噪音），見附圖1-7。

2.大空間空調系統設計時需注意的問題如題

簡介： 本文概述了大空間建筑空調系統設計的負荷特性、空調風量和換氣次數、空調方式和氣流組織及有關問題，并對空調的冷熱源和節能問題進行了闡述。

關鍵字：大空間 負荷特性 氣流組織 空調方式 節能 相關站中站： 空調節能資料大全 負荷計算技術專題 前言： 20世紀以來，隨著人類生存和發展的需求，各國競相建造了規模宏大的公共建筑電影院、劇場、體育館、展覽館、空港航站樓、高層建筑內的中庭等的建筑內的建造越來越引起人們的興趣和關注。 為了充分發揮這些建筑的功能，創造優質的環境，暖通空調技術必須也要不斷的進步。

傳統的大空間建筑體型結構、功能變化較少，工程上已積累了豐富的經驗?，F(xiàn)代的大空間建筑造型奇特，尺寸龐大，依靠傳統的經驗難以滿足各方面的要求，需要借助計算機的模擬來進行設計預測。

下面對大空間建筑的空調設計做一簡要概述。 一、大空間建筑的特征 （1）大空間高度高。

這是形成溫度梯度的主要原因。 （2）大空間的外墻面積與地板面積之比大（圖1）。

這形成了外界界面對室內空間的自然對流影響很大，冬季易在四周造成下降氣流。 （3）居留區人均占有空間體積大（圖1）。

從衛生角度看是良好的，可采用較小的換氣次數。 （4）多功能的使用要求。

要求空調滿足多環境，控制靈活 二、負荷特性 各種大空間建筑的符合因素所占的比例并不一樣。圖2表示了它們之間的差別。

三、空調風量和換氣次數 空調風量的確定因素可按：1。冷熱負荷的處理要求；2。

室內清潔度的保持；3。換氣次數的確保；4。

滿足法規的要求。1、2、3三者是通過常規計算可確定，但3項有時缺少實踐的經驗作依據。

對于常規的電影院、會堂，人均容積比較一致。 通過室內負荷計算及送風溫差所得的人均風量是相似的，相應的換氣次數一般在4~6次/之間，但對于體型復雜、空間大小不規則、居留密度偏高的場合，這些指標不一定能套用。

例如對于體育建筑的情況，其換氣次數最大為4。5次/，最小為1。

2次/。這是由于：1。

這類建筑體積龐大，賽場內人數少；2。設計對負荷的處理和計算考慮不同，因而有計算確定的換氣次數有較大的區別。

但只要采取有效的氣流組織，即使換氣次數小，亦能滿足空調的要求。 四、空調方式、氣流組織及有關問題 1.空調方式和氣流組織對室內環境和負荷的影響。

空調采用不同的空調形式或氣流組織對室內溫度的垂直方向的分布有很大的影響（如圖3所示）。另外，空調送回風方式對負荷率也有很大的影響（如圖4所示，宮川保之的研究），因此在設計中氣流組織與負荷計算是相互聯系的。

2.居留區（工作區）空調和誘導通風的應用。 對于一般的電影院、會場等的空調和氣流組織，由于高度有限，一般都采用全面空調方式，輔以比較常規的氣流組織形式。

但高大空間室內溫度分層現象非常嚴重。實踐證明，可以在不同的場合采用不同的分層空調方式來實現。

對居留區（工作區）空調的基本原則是：（1）供冷時，冷風只送到工作區。 此外利用室外空氣或回風以分隔形成上部非空調房間，或用于滿足消防排煙之需。

（2）在供暖時，送風溫差宜小，且應送到工作區。有條件時與輻射供暖結合。

采取這些措施后，空調負荷可減少30%~40%。采用誘導方式（誘導封口的誘導比和為4~5倍），從而可使上下溫度分布均勻。

對大空間空調來說，最重要的是氣流的控制。 3.大空間送風方式的總體選擇。

不同性質的公共建筑和人員停留情況，整體考慮的送風方式有下面的原則：對長時間停留且對舒適要求高的場合，如劇場觀眾廳、宗教教堂、大教室等無論規模大小都適宜采用頂棚噴口；對長時間停留但對舒適要求不太高的場合，如體育館、室內棒球場、大工場，適宜采用頂棚噴口和橫向噴口；對短時間停留的場合，如空港大廳、門廳等，則不適宜采用頂棚散流器和向上送風的方式。 4.各類建筑的具體措施。

（1）劇場、音樂廳、會場 1。總體來講，均采用低速風道全空氣方式。

為調節負荷，也有采用變風量調節方式的。從室內空氣分布來看，有稀釋型和置換型。

傳統的上送下回方式屬稀釋型，均勻的下送上回方式屬置換型。 負荷強度大者建議采用置換方式。

2。氣流組織形式：上送下回，側送下回，后部噴口送風，下送上回。

以上發生均用采用，一般是幾種方式綜合應用。3。

用合理的系統分區來保證場內溫度分布的均勻性。一般觀眾廳根據平面和垂直方向可分為3~5個區。

根據廳內存在溫度梯度的特性，采用多臺AHU或在系統支路上設調溫裝置，以控制送風裝置。 4。

合理設計舞臺空調系統。可在舞臺兩側天橋下安裝送風管，向下、向側臺送風。

可在前天橋下設送風管，向下送風，直達表演區，或采用球形旋轉風口從舞臺兩側向中央送風。也可沿幕間設扁高型風管向下送風。

另外，舞臺必須設立獨立的送回風系統，以便調節壓力。 （2）體育比賽管及多功能大廳 1。

滿足居留區域空調：可采用側送射流覆蓋觀眾席，相當于局部空調的坐席空調在大型體育館中也用應用。從節能出發，對于超大型比賽場地，在賽場內不一定設空調系統。

對于比賽場地有嚴格要求的，可利用賽場周邊的看臺向場內送風。2。

氣流組織手法：變更送風方向。

3.設計空調要注意哪些問題呢?

1.放氣排污。

在水系統的頂點要設排氣閥或排氣管，防止形成氣塞；在主立管的最下端（根部）要有排除污物的支管并帶閥門；在所有的低點應設泄水管。 2.熱脹、冷縮。

對于長度超過40m的直管段，必須裝伸縮器。在重要設備與重要的控制閥前應裝水過濾器。

3.對于并聯工作的冷卻塔，一定要安裝平衡管。 4.注意管網的布局，盡量使系統先天平衡。

實在從計算上、設計上都平衡不了的，適當采用平衡 5.要注意計算管道推力。選好固定點，做好固定支架。

特別是大管道水溫高時更得注意。 6.所有的控制閥門均應裝在風機盤管冷凍水的回水管上。

7.注意坡度、坡向、保溫防凍。

4.風管機系統設計應該注意哪些問題?

1 機組能效比 風管送風式空調機組屬于直冷式系統，從制冷原理的角度看，由于風管機的蒸發溫度為7℃而冷水機組的蒸發溫度為2℃，在其他條件一定的前提下，提高蒸發溫度可以提高機組的效率和能效比。

比如，制冷量為18kW的風管機和冷水機組，其能效比分別為2。 45和3。

07。而對于采用相同壓縮機的風管機和冷水機組，風管機提供的冷量是冷水機組的1。

2倍。由此，我們可以說，在機組供冷能力相同的情況下，風管送風式空調機組要比冷水機組節能15%~20%。

國家標準規定的不同能力的風管機和冷水機組的能效比對比見表1，從表1可以很明顯地看出風管機具有比冷水機組更高的能效比。 然而，必須清醒地看到，戶式中央空調是一個系統工程，與普通的空調有很大的區別。

企業生產出來的空調機組只是一個半成品，一個性能優異的機組需要和優良的設計與施工結合起來才能夠充分發揮出機組的優勢。就風管機而言，由于機組的價格較低，各生產廠家在制造風管機時不可能考慮機組的能量調節等問題，而風管機的特征又是“一開全開”，這就造成了風管機在使用中經?！按篑R拉小車”，非但不能發揮出風管機較冷水機組能效比高的優勢，反而還浪費電力資源。

這個問題如果在工程中對機組的選型、設計、施工等環節處理不當，將更加嚴重；而如果處理好這些環節，將能夠充分發揮出風管機用于戶式空調的優點。 2 風管機的選型 2。

1 機組類型的選擇 大部分廠家的風管機有高靜壓和低靜壓之分，有些廠家考慮到機組的噪音還開發了普通靜壓的產品。 高靜壓機組可以長距離輸送冷（熱）空氣，一般需要多個送風口的戶式空調可以選用這種機組，但這種機組的噪音較大，設計時需要考慮消聲措施；低靜壓機組的出風口風壓低，送風距離短，適合于一拖一的安裝，噪音較??；普通靜壓機組的出風口風壓值和送風噪音值介于前面兩種機組之間，適用于一拖多，即一個主機帶若干個送風口的安裝，是目前綜合性能比較優良的戶式空調用風管機。

從機組的功能來說，風管機有單冷型機組、冷暖型機組、帶電輔助加熱器冷暖型機組以及帶熱水盤管的冷暖型機組等類型。在我國海南等地，冬季溫和，可以選用單冷型機組；在昆明一帶，冬季氣溫也較高，可以選用普通的冷暖型機組；在河南一帶則需要選用帶電輔助加熱器的冷暖型機組；在東北地區，如果有熱水供應時，可以考慮采用帶熱水盤管的風管型機組。

機組的配置主要有：“一拖一”風管機、“二拖一”風管機、“一拖多”風管機。“一拖一”風管機由于一個室外機僅配一個室內機，不具備能量調節功能；“二拖一”風管機由兩個室外機配一個室內機組成，具備能量調節功能；“一拖多”風管機由一個室外機配多個室內機，一般來說，室外機上安裝有與室內機個數相同的壓縮機及其回路，同樣具有很好的能量調節功能。

“二拖一”風管機、“一拖多”風管機具有較好的節能效果。 2。

2 機組容量的選擇 風管送風式空調（熱泵）機組的容量選用時，一般以夏季總冷量為選型依據，并以冬季總熱負荷作為校核依據。 戶式中央空調的制冷量或供熱量的確定是十分關鍵的因素，由于建筑物的冷（熱）負荷與建筑本身的圍護結構傳熱、人員散熱及照明散熱等諸多因素有關，在較正規的條件下需要進行繁雜的傳熱計算。

為此，通常采用一種簡單而又可靠的估算法對空調的制冷量和制熱量進行估算。利用一些經驗數據，根據各種不同的建筑類型查表求出每平方米的冷負荷或熱負荷，然后再乘以面積即可求出空調設備的容量。

其步驟如下： 1）根據房間功能、地域室外溫度、濕度選擇每平方米冷熱負荷 空調負荷計算結果表明，室內溫度提高1℃，相對濕度提高5%，空調負荷將降低6%~8%，因此，室內設計參數如溫度、相對濕度的標準不應過高。 室內溫度設置要合適，不能太高或太低，要使室內所有的人員都感到舒適。

實踐證明，人體感到舒適的環境條件為：空氣溫度18~28℃，相對濕度40%~60%RH，空氣流動速度0。25m/s左右。

一般室內溫度夏天設定為26~28℃，冬天設定為17~22℃。 對嬰幼兒、老人、病人需要特別關注，溫度應調整合適。

典型城市住宅建筑冷熱負荷的簡單估算可以參考表2中的數值。 2）計算房間所需制冷量 房間所需制冷量=房間實用面積單位面積冷負荷 3）根據房間所需制冷量選擇室內機 一般情況是所選擇室內機的額定制冷量大于或等于房間所需實際制冷量，如房間所需實際制冷量略大于室內機的額定制冷量時，宜選用較大型號的室內機。

4）計算所需總制冷量 每個房間的實際制冷量相加，計算出總制冷量。 5）計算風系統的附加冷負荷 對于風管送風式戶式空調系統，由于其風系統的規模很小，風系統的溫升近似為0。

1~0。2℃，導致的風系統附加的冷負荷損失為2%~4%。

6）根據所需總制冷量選擇主機 住宅建筑的空調負荷計算應充分考慮住宅使用的特殊性，并且還應考慮同時利用系數。住宅主要由臥室、客廳、餐廳、廚房和衛生間組成，廚房和衛生間一般不設空調，而臥室、客廳、餐廳同時開啟空調的概率很小。

根據居民的生活習慣，客廳是主要活動場所，晚上睡眠之前開啟空調的時間較多。

5.集中空調（全空氣）系統試運轉時,注意事項有哪些

(1)集中空調系統在試運轉前，應檢查系統風道上所有調節閥〔包括防火閥）開啟位置是否正確，為了便于調節風量，應打開吊頂內調節閥附近的檢查口。

（2）當建筑內設有多個空調送風系統時，應逐個系統進行試運和調試。（3）運轉前，必須完成冷凍水系統（空調熱水系統）、蒸汽系統（用于加濕）和給排水系統運行全部正常后，再進行運轉空調送風系統。

（4）啟動送風機后，應注意人不宜在送風口氣流射程內，避免風道內灰塵顆粒進入眼睛。（5）靠地面較近的回風口周圍應清理干凈，不得將物體堆置在回風口或附近區域。

（6）運行中，檢查送、回風機運轉有無異常聲響或較大振動和噪聲，需要測量風量和風速時，應待系統運轉穩定后再進行。（7）檢查系統上各類自控閥、儀表、進出加熱器熱媒溫度和壓力、進出表冷器的水溫和壓力、噴淋水溫控制系統等工作狀態是否正常。

6.有經驗的朋友來聊聊 要設計個劇院的空調 使用全空氣系統 設計需注意

一個劇院工程 空調使用全空氣系統 是否每層都需要空調機房呢 地下室有螺桿冷凍水機組 是不是機組出來的冷凍水供到各各空調機組中 關鍵是送風口 回風口 的設置 還有就是新風 整個建筑外墻都是玻璃幕 新風使用吊頂式機組好么 是不是需要設風井進新風 需要新風機房不 另外空調機組上的新風從哪來呢 是不是新風系統中得有根風管接到空調機組上 對于每個房間來說 是不是要有空調包括送風回風、新風、排風無外窗房間還得排煙這些系統 沒做過全空氣的空調系統 更沒做過單體6W平米的商業+展覽+劇場這樣的綜合建筑 麻煩有經驗的朋友來給說說了。
