晶閘管控制方法(晶閘管有哪三種工作方式)

1.晶閘管有哪三種工作方式

1. 晶閘管承受反向陽極電壓時，不管門極承受和種電壓，晶閘管都處于關

短狀態。

2. 晶閘管承受正向陽極電壓時，僅在門極承受正向電壓的情況下晶閘管才

導通。

3. 晶閘管在導通情況下，

只要有一定的正向陽極電壓，

不論門極電壓如何，

晶閘管保持導通，即晶閘管導通后，門極失去作用。

4. 晶閘管在導通情況下，當主回路電壓（或電流）減小到接近于零時，晶

閘管關斷

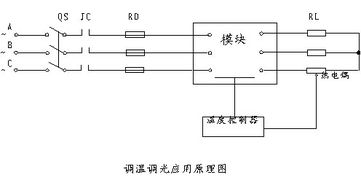

2.晶閘管如何控制電壓,電流,功率的

一般情況下我門都是采用斬波的辦法來控制也就是調導通角來控制，例如風扇跳速但是特殊的例如臺燈調光則是用移相控制，也稱之為調相控制因?yàn)榘谉霟舨捎脭夭刂苿t會使燈光一閃一閃的，原理都是調壓控制，也就是說只要控制晶閘管導通角度就可以控制電壓導通角度可以從0-180度可調，周期循環實現調壓，因?yàn)樨?fù)載不變，（假設負載一個電阻）那么電流隨著電壓減小而減小隨著電壓增大而增大，既然電流與電壓都受到控制，那么功率計算公式分析P=UI功率也因此受到控制.。

3.雙向晶閘管有哪幾種觸發方式

雙向晶閘管主要用在交流電路中，其常用觸發方式有兩組，即（Ⅰ+、Ⅲ-）和（Ⅰ-、Ⅲ+）。

雙向晶閘管有四種觸發方式，即：

(1)第一象限Ⅰ+：UA1A2為+，UgA2為+；

(2)第一象限Ⅰ-：UA1A2為+，UgA2為-；

(3)第三象限Ⅲ+：UA1A2為-，UgA2為+；

(4)第三象限Ⅲ-：UA1A2為-，UgA2為-。

其中由于Ⅲ+觸發方式的靈敏度較低，故一般不用。

擴展資料

雙向晶閘管與單向晶閘管一樣，也具有觸發控制特性。不過，它的觸發控制特性與單向晶閘管有很大的不同，這就是無論在陽極和陰極間接入何種極性的電壓，只要在它的控制極上加上一個觸發脈沖，也不管這個脈沖是什么極性的，都可以使雙向晶閘管導通。

由于雙向晶閘管在陽、陰極間接任何極性的工作電壓都可以實現觸發控制，因此雙向晶閘管的主電極也就沒有陽極、陰極之分，通常把這兩個主電極稱為T1電極和T2電極，將接在P型半導體材料上的主電極稱為T1電極，將接在N型半導體材料上的電極稱為T2電極。

由于雙向晶閘管的兩個主電極沒有正負之分，所以它的參數中也就沒有正向峰值電壓與反同峰值電壓之分，而只用一個最大峰值電壓，雙向晶閘管的其他參數則和單向晶閘管相同。

普通二極管、三極管國內的自給率已經很高，但是在高檔的功率二極管，大部分還依賴進口，國內的產品性能還有不小的差距。

ABB晶閘管類器件產業成熟，種類齊全，普通晶閘管、快速晶閘管、超大功率晶閘管、光控晶閘管、雙向晶閘管、逆導晶閘管、高頻晶閘管都能生產。

參考資料來源：百度百科-雙向晶閘管
