沿鐵路線挖電纜(開挖電纜溝應注意哪些因素及風險)
1.開挖電纜溝應注意哪些因素及風險
電纜溝施工注意事項
一、電纜溝面標高即所在道路面標高，其縱向坡度同所在道路面坡度。橫向坡度即馬路面或人行道面的橫向坡度，電纜溝底砼板只設縱向坡度，不設橫向坡度。

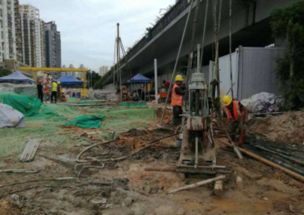

二、電纜溝地基處理：若電纜溝底為松土、淤泥或淤泥土質則采用水泥土攪拌樁加固地基：攪拌樁樁徑為500mm，樁距為1200mm，樁長為8000mm。
三、電纜溝的開挖。鋼板樁支護。A型行車電纜溝開挖深度為5m，故采用槽鋼密扣支護，以利擋土與防水，槽鋼入土深度9.5m。開挖后的基底及時排水，不得受水浸泡，不得超挖，若超挖用碎石填至基底標高。
四、素砼墊層施工
a.溝槽、碎石經驗收合格，即測放墊層中線、邊線及標高。抽干積水后澆筑砼墊層。搗制砼全過程中以及墊層砼終凝前不得中斷排水。
b.采用商品砼，嚴格控制砼坍落度，不合格的砼不準使用。
五、側墻和現澆蓋板
a.鋼筋綁扎。在底板砼上放線后應再次校正預埋鋼筋，位移嚴重時要按規定認真處理。綁扎定位豎筋，必要時可焊接。畫出分檔標志，在下部及齊胸處綁兩根橫筋定位，并在橫筋上畫分檔標志，綁其余豎筋，最后綁其余橫筋。墻筋應逐點綁扎，嚴禁跳格綁扎。墻筋綁扎后，須馬上加墊砂漿墊塊，內外墻筋間距應用鋼筋點焊或綁扎固定，確保按設計圖紙施工。各節點的抗震構造鋼筋及錨固長度均按設計要求進行綁扎。
b.準確測放出溝體軸線，模板邊線，按模板設計圖安裝側墻內外
2.電纜溝挖掘工作開始前需要注意什么?
電纜溝挖掘工作開始前，應將施工地段的地下管線、土質和地形等情況了解清楚。
在有地下管線的地段挖溝時，應采取措施防止損壞管線，在桿塔或建筑物附近挖溝時，應采取防止倒塌措施。 電纜溝及隧道中敷設的電纜，應在引出端、終端以及中間接頭和走向有變化的地方掛標示牌，注明電纜規格、型號、回路及用途，以便維修。
電纜隧道遇有轉彎、分支、積水井以及地形高低懸殊的地點，應設置人孔井。直線段人孔井間距離以不大于100m為宜。
電纜在混凝土管或石棉水泥管中敷設時，應設置人孔井。人孔井的設置距離不應大于50m。
3.土方開挖中遇到光纜,光纜需要改線,需要注意哪些事項?在南水北調
土方開挖中遇到光纜，光纜需要改線，需要注意最重要的就是別傷線，改線注意距離遠近即可。
光纜施工大致分為以下幾步：準備→路由工程→光纜敷設→光纜接續→工程驗收。 1.準備工作 （1）檢查設計資料、原材料、施工工具和器材是否齊全。
（2）組建一支高素質的施工隊伍。這一點至關重要，因?yàn)楣饫w施工比電纜施工要求要嚴格得多，任何施工中的疏忽都將可能造成光纖損耗增大，甚至斷芯。
2.路由工程 （1）光纜敷設前首先要對光纜經過的路由做認真勘查，了解當?shù)氐缆方ㄔO(shè)和規劃，盡量避開坑塘、打麥場、加油站等這些潛在的隱患。 路由確定后，對其長度做實際測量，精確到50m之內。
還要加上布放時的自然彎曲和各種預留長度，各種預留還包括插入孔內彎曲、桿上預留、接頭兩端預留、水平面弧度增加等其他特殊預留。為了使光纜在發生斷裂時再接續，應在每百米處留有一定裕量，裕量長度一般為5%~10%，根據實際需要的長度訂購，并在繞盤時注明。
（2）畫路徑施工圖。在預先栽好的電桿上編號，畫出路徑施工圖，并說明每根電桿或地下管道出口電桿的號碼以及管道長度，并定出需要留出裕量的長度和位置。
這樣可有效地利用光纜的長度，合理配置，使熔接點盡量減少。 （3）兩根光纖接頭處最好安設在地勢平坦、地質穩固的地點，避開水塘、河流、溝渠及道路，最好設在電桿或管道出口處，架空光纜接頭應落在電桿旁0.5~1m左右，這一工作稱為“配盤”。
合理的配盤可以減少熔接點。另外在施工圖上還應說明熔接點位置，當光纜發生斷點時，便于迅速用儀器找到斷點進行維修。
3.光纜敷設 （1）同一批次的光纖，其模場直徑基本相同，光纖在某點斷開后，兩端間的模場可視為一致，因而在此斷開點熔接可使模場直徑對光纖熔接損耗的影響降到最低程度。 所以要求光纜生產廠家用同一批次的裸纖，按要求的光纜長度連續生產，在每盤上順序編號，并分別標明A（紅色）、B（綠色）端，不得跳號。
架設光纜時需按編號沿確定的路由順序布放，并保證前盤光纜的B端要和后一盤光纜的A端相連，從而保證接續時兩光纖端面模場直徑基本相同，使熔接損耗值達到最小。 （2）架空光纜可用72.2mm的鍍鋅鋼絞線作懸掛光纜的吊線。
吊線與光纜要良好接地，要有防雷、防電措施，并有防震、防風的機械性能。架空吊線與電力線的水平與垂直距離要2m以上，離地面最小高度為5m，離房頂最小距離為1.5m。
架空光纜的掛式有3種：吊線托掛式、吊線纏繞式與自承式。自承式不用鋼絞吊線，光纜下垂，承受風荷力較差，因此常用吊掛式。
（3）架空光纜布放。由于光纜的卷盤長度比電纜長得多，長度可能達幾千米，故受到允許的額定拉力和彎曲半徑的限制，在施工中特別注意不能猛拉和發生扭結現象。
一般光纜可允許的拉力約為150~200kg，光纜轉彎時彎曲半徑應大于或等于光纜外徑的10~15倍，施工布放時彎曲半徑應大于或等于20倍。為了避免由于光纜放置于路段中間，離電桿約20m處，向兩反方向架設，先架設前半卷，在把后半卷光纜從盤上放下來，按“8”字型方式放在地上，然后布放。
（4）在光纜布放時，嚴禁光纜打小圈及折、扭曲，并要配備一定數量的對講機，“前走后跟，光纜上肩”的放纜方法，能夠有效地防止背扣的發生，還要注意用力均勻，牽引力不超過光纜允許的80%，瞬間最大牽引力不超過100%。另外，架設時，在光纜的轉彎處或地形較復雜處應有專人負責，嚴禁車輛碾壓。
架空布放光纜使用滑輪車，在架桿和吊線上預先掛好滑輪（一般每10~20m掛一個滑輪），在光纜引上滑輪、引下滑輪處減少垂度，減小所受張力。然后在滑輪間穿好牽引繩，牽引繩系住光纜的牽引頭，用一定牽引力讓光纜爬上架桿，吊掛在吊線上。
光纜掛鉤的間距為40cm，掛鉤在吊線上的搭扣方向要一致，每根電桿處要有凸型滴水溝，每盤光纜在接頭處應留有桿長加3m的余量，以便接續盒地面熔接操作，并且每隔幾百米要有一定的盤留。 4.光纜接續 常見的光纜有層絞式、骨架式和中心束管式光纜，纖芯的顏色按順序分為本、橙、綠、棕、灰、白、黑、紅、黃、紫、粉紅、青綠，這稱為纖芯顏色的全色譜，有些光纜廠家用“藍”替換色譜中的某顏色。
多芯光纜把不同顏色的光纖放在同一束管中成為一組，這樣一根多芯光纜里就可能有好幾個束管。正對光纜橫截面，把紅束管看作光纜的第一束管，順時針依次為白一、白二、白三??最后一根是綠束管。
光纖接續，應遵循的原則是：芯數相等時，相同束管內的對應色光纖對接，芯數不同時，按順序先接芯數大的，再接芯數小的。 1、光纖接續 （1）光纖接續。
光纖接續應遵循的原則是：芯數相等時，要同束管內的對應色光纖對接，芯數不同時，按順序先接芯數大的，再接芯數小的。 （2）光纖接續的方法有：熔接、活動連接、機械連接三種。
在工程中大都采用熔接法。采用這種熔接方法的接點損耗小，反射損耗大，可靠性高。
（3）光纖接續的過程和步驟： ①開剝光纜，并將光纜固定到接續盒內。注意不要傷到束管，開剝長度取1m左右，用衛生紙將油膏擦拭干凈，將光纜穿入接續盒，固定鋼絲時一定要壓緊，不能有松動。
4.地埋電纜敷設時注意事項
地下直埋敷設：
5.3.1 直埋敷設電纜的路徑選擇，宜符合下列規定：
1 應避開含有酸、堿強腐蝕或雜散電流電化學腐蝕嚴重影響的地段。
2 無防護措施時，宜避開白蟻危害地帶、熱源影響和易遭外力損傷的區段。
5.3.2 直埋敷設電纜方式，應符合下列規定：
1 電纜應敷設于壕溝里，并應沿電纜全長的上、下緊鄰側鋪以厚度不少于100mm 的軟土或砂層。
2 沿電纜全長應覆蓋寬度不小于電纜兩側各50mm 的保護板，保護板宜采用混凝土。
3 城鎮電纜直埋敷設時，宜在保護板上層鋪設醒目標志帶。
4 位于城郊或空曠地帶，沿電纜路徑的直線間隔100m、轉彎處或接頭部位，應豎立明顯的方位標志或標樁。
5 當采用電纜穿波紋管敷設于壕溝時，應沿波紋管頂全長澆注厚度不小于100mm 的素混凝土，寬度不應小
于管外側50mm，電纜可不含鎧裝。
5.3.3 直埋敷設于非凍土地區時，電纜埋置深度應符合下列規定：
1 電纜外皮至地下構筑物基礎，不得小于0.3m。
2 電纜外皮至地面深度，不得小于0.7m；當位于行車道或耕地下時，應適當加深，且不宜小于1.0m。
5.3.4 直埋敷設于凍土地區時，宜埋入凍土層以下，當無法深埋時可埋設在土壤排水性好的干燥凍土層或
回填土中，也可采取其他防止電纜受到損傷的措施。
5.3.5 直埋敷設的電纜，嚴禁位于地下管道的正上方或正下方。
5.3.6 直埋敷設的電纜與鐵路、公路或街道交叉時，應穿于保護管，保護范圍應超出路基、街道路面兩邊以及排水溝邊0.5m 以上。
5.3.7 直埋敷設的電纜引入構筑物，在貫穿墻孔處應設置保護管，管口應實施阻水堵塞。
5.3.8 直埋敷設電纜的接頭配置，應符合下列規定：
1 接頭與鄰近電纜的凈距，不得小于0.25m。
2 并列電纜的接頭位置宜相互錯開，且凈距不宜小于0.5m。
3 斜坡地形處的接頭安置，應呈水平狀。
4 重要回路的電纜接頭，宜在其兩側約1.0m 開始的局部段，按留有備用量方式敷設電纜。
5.3.9 直埋敷設電纜采取特殊換土回填時，回填土的土質應對電纜外護層無腐蝕性。
5.埋設電纜線路的安全注意事項有哪些
埋設電纜線路的安全注意事項有1、電纜線路可以暗設，也可以明設。暗設的電纜可沿電纜隧道或電纜溝敷設，也可直接埋在地下。與架空線路比較，埋設電纜線路安全性能好，但安裝費用高。
2、電纜彼此之間，電纜與管道或與其他地下建筑物間必須保持一定的距離。否則，可能會因電纜外皮漏電以及危害檢修時因距離過小而發生事故
對于埋地電纜，應繪制平面圖，作資料保存，必要處應設置標志。為了防止機械損傷，1000V以上電纜應采用鎧裝電纜，且彎曲時半徑不宜過小。
3、戶內電纜線路應盡量明設，埋人地下時應當穿管。戶內電纜與熱力管道之間的距離不得小于1m，否則，須加隔熱裝置；電纜與其他管道之間的距離不得小于0.5m，否則，應采取適當防護措施；低壓電纜之間的距離一般不小于35mm；高、低壓電纜之間的距離一般不小于150mm。
埋設電纜與管道等接近或交叉時的允許距離m類別接近距離交叉時垂直距離
電纜與易燃管道
1.0
0.5
電纜與熱力溝
2.0
0.5
電纜與建筑物
0.6
電纜與電桿
0.5
電纜與樹木
1.0
電纜與其他管道
0.5
0.25電纜與鐵路路基
3.0
4、對埋設電纜線路進行檢查和維修時，為防止殘留電荷傷人，應先放電。在絕緣試驗后也應該進行放電。
