焊接管道技術(shù)(管道的焊接需要注意哪些問題點(diǎn)呢?)

1.管道的焊接需要注意哪些問題點(diǎn)呢?

簡單說，管材、焊材（烘烤、保溫）、焊口處理（清污、破口種類）、焊接注意事項(xiàng)（電流、電壓、氣體焊接風(fēng)影響、雨雪天氣）

管道焊接及檢驗(yàn)

①焊工按焊接作業(yè)指導(dǎo)書施焊；

②焊工必須持證上崗，不得超項(xiàng)次超期施焊；

③施焊前應(yīng)將坡口表面及坡口邊緣不小于20mm范圍內(nèi)的污物清理干凈；

④焊接材料按焊作業(yè)指導(dǎo)書要求烘烤、保溫、發(fā)放；

⑤焊接起弧應(yīng)在坡口內(nèi)進(jìn)行，嚴(yán)禁在管壁起弧；

⑥NG工藝管道采用焊條電弧焊、CNG工藝管道采用氬弧焊焊接方法，前一層未焊完不得焊接下一層，在焊接中應(yīng)確保起弧與收弧質(zhì)量，收弧時(shí)應(yīng)將弧坑填滿，層間接頭應(yīng)相互錯(cuò)開；

⑦除焊接工藝有特殊要求外，每條焊道應(yīng)一次連接焊完。如因故被迫中斷，應(yīng)采取防裂措施。再焊時(shí)必須檢查，確認(rèn)無裂紋后方可繼續(xù)施焊；

⑧在焊完每一道焊縫，應(yīng)在焊縫邊緣易觀察部位用記號(hào)筆作出焊工標(biāo)記鋼號(hào)，并填寫“施焊記錄”；

⑨在下列環(huán)境中應(yīng)停止施焊（未采取防護(hù)措施時(shí)）

a、焊條電弧焊接時(shí)，風(fēng)速等于或大于8m/s;

b、氣體保護(hù)焊焊接時(shí)，風(fēng)速等于或大于2m/s;

c、相對(duì)濕度大于90%;

d、下雨天氣。

⑩焊接接頭的表面質(zhì)量應(yīng)符合下列要求：

a、不得有裂紋，未熔合、氣孔、夾渣、飛濺存在；

b、焊縫不允許咬邊。

c、焊縫表面不得低于管道表面，焊縫余高△h應(yīng)符合下列要求：

①100%射線檢測的焊接接頭，其△h≤1+0.1b1，且不大于2mm;

②其余焊接接頭，△h≤1+0.2b1，且不大于3mm;

③角焊縫高度不低于較薄件厚度；

注：b1為焊接接頭組對(duì)后坡口的最大寬度，mm;

焊縫檢驗(yàn)完畢后，填寫“焊縫外觀質(zhì)量檢查記錄”。

GB50236-98現(xiàn)場設(shè)備、工業(yè)管道焊接工程施工及驗(yàn)收

2.為保證焊接質(zhì)量,管道焊接時(shí)應(yīng)注意哪些要求?

1、管道的焊縫位置要避開應(yīng)力集中區(qū)，便于焊接、檢驗(yàn)。

2、管道安裝前進(jìn)行內(nèi)部清理，清理工作根據(jù)設(shè)計(jì)要求以及管徑大小，分別采用人工清理、壓縮空氣吹掃、脫脂、鈍化等方法。

3、管道上的開孔在安裝前完成，必須在已安裝的管道上開孔時(shí)，及時(shí)清除切割產(chǎn)生的異物。

4、管道安裝過程中如遇中斷，及時(shí)封閉敞開的管口。復(fù)工安裝前，認(rèn)真檢查管道內(nèi)部，確認(rèn)清潔后再進(jìn)行安裝。

5、管道組對(duì)時(shí)檢查組對(duì)的平直度。

6、管道連接時(shí)，不得采用強(qiáng)力對(duì)口、加熱管子、加偏墊、或多層墊片等方法來消除接口端面的空隙、偏斜、錯(cuò)口或不同心等缺陷。當(dāng)發(fā)生這些缺陷時(shí)，檢查相鄰或相關(guān)管段的尺寸及管架，然后對(duì)產(chǎn)生缺陷的部位進(jìn)行返修和校正。

7、焊接及緊固法蘭前，對(duì)法蘭密封面和密封墊片、墊圈進(jìn)行外觀檢查，不得有影響密封性能的缺陷存在。

8、法蘭連接與管道同心，并保證螺栓自由穿入。法蘭螺栓孔跨中安裝。法蘭見保持平行，其偏差不大于法蘭外徑的1.5‰，且不大于2mm。不得用強(qiáng)緊螺栓的方法消除歪斜。

9、裝配法蘭時(shí)，先在上方進(jìn)行定位焊接，用法蘭角尺沿上下方向找正，合格后點(diǎn)固下方，再找正左右兩側(cè)進(jìn)行定位焊。

10、如需在同一管段的兩端焊接法蘭時(shí)，將管段找平、找正，先焊好一端法蘭，然后以此法蘭為基準(zhǔn)用線錘或水平尺找正后，再裝配另一端的法蘭。

3.焊管道應(yīng)該注意什么?

船舶基本都是鋼板，和管道焊接是不一樣的，管道的焊接程序就是打底，填充，蓋面。而且焊接方式也會(huì)隨著管件的材質(zhì)，壓力和介質(zhì)而改變。焊接是沒什么注意的，如果要探傷的話，就是在保證焊接質(zhì)量的同時(shí)也要保證外觀能說的過去，有些監(jiān)理可是很挑剔的。

你說的是直流焊機(jī)吧！我用的都是直流的，焊管道都是直流的，交流只是在鋼板焊接上用的多，至于缺點(diǎn)還是無從說起。 優(yōu)點(diǎn)就是電流溫和，穩(wěn)，安全性能好點(diǎn)，應(yīng)用范圍廣泛。缺點(diǎn)我只知道貴。

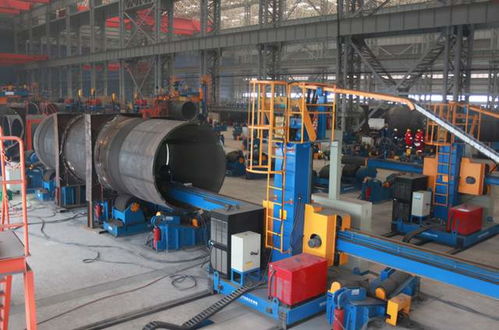

4.鋼管電焊時(shí)工藝要點(diǎn)有哪些

1、焊工必須經(jīng)過培訓(xùn)、考核合格，獲得有關(guān)部門發(fā)給的合格證后，方可持證上崗施焊。

2、焊條的技術(shù)性能應(yīng)符合下列要求：2.1電焊條2.1.1焊條涂料要均勻、堅(jiān)固，無顯著裂紋，無成片剝落。2.1.2容易起電弧、燃燒、熔化均勻，無過大的金屬和熔渣飛濺，無因焊條不能連續(xù)熔化而產(chǎn)生的“焊瘤”。

2.1.3熔渣應(yīng)均勻蓋住熔化金屬，冷卻后易于除掉。2.1.4熔化金屬無氣孔、夾渣和裂紋。

2.1.5天氣潮濕，焊條的存放時(shí)間過長時(shí)的，應(yīng)按照焊條廠的技術(shù)要求進(jìn)行烘干，如烘干后仍不符合要求，不得用于管道焊接。2.2、氣焊條2.2.1焊條應(yīng)熔化穩(wěn)定，無過大的飛濺。

2.2.2焊縫表面無氣孔。3、焊接前，應(yīng)將焊口兩側(cè)各不少于10mm范圍內(nèi)的鐵銹、污垢、油蠟等清除干凈，直至露出金屬光澤。

焊接過程中應(yīng)采取措施，防止受雨水、污水的侵襲。3、點(diǎn)焊應(yīng)符合下列要求：4.1點(diǎn)焊所用的焊條性能，點(diǎn)焊焊縫的質(zhì)量，均應(yīng)與焊接相同。

4.2鋼管的縱向焊縫（包括螺紋管焊縫）端部，不得進(jìn)行點(diǎn)焊。4.3點(diǎn)焊厚度，應(yīng)與第一層焊接厚度相似，其焊縫根部必須焊透。

點(diǎn)縫長度和間距，可參照下表規(guī)定：管徑（mm） 點(diǎn)焊長度（mm） 環(huán)向點(diǎn)焊（處）350~500 50~60 5600~700 60~70 6 ≥800 80~100 點(diǎn)焊間距不宜大于400mm5、管道接口的焊接，應(yīng)注意焊接操作順序和方法，防止受熱集中而產(chǎn)生內(nèi)應(yīng)力。6、多層焊接，第一層焊縫根部必須均勻焊透并不得燒穿，在焊接以后各層時(shí)，應(yīng)將前一層熔渣全部清除干凈。

每層焊縫厚度一般為焊條直徑的0.8~1.2倍。各層引弧點(diǎn)和熄弧點(diǎn)均應(yīng)錯(cuò)開。

7、在炎熱天氣，焊接鋼管管道的閉合接口和異型管件，應(yīng)選擇在當(dāng)天氣溫低的時(shí)候進(jìn)行，以減少溫度應(yīng)力。8、焊接電流一般可采用下式計(jì)算。

8.1平焊I=kd 式中I—電流（安培） d—焊條直徑（mm） k—系數(shù)，根據(jù)焊條決定一般取35~508.2立焊和橫焊，電流比平焊少5~10%。8.3仰焊，電流比平焊少10~15%。

9、焊縫的焊接層數(shù)，焊條直徑和電流強(qiáng)度，應(yīng)根據(jù)被焊鋼板的厚度，坡口形式和焊口位置決定，一般應(yīng)按下表選用。但橫、立焊時(shí)，焊條直徑不應(yīng)超過5mm，仰焊時(shí)，焊條直徑不應(yīng)超過4mm。

10、電弧焊接的焊接層數(shù)、焊條直徑及電流強(qiáng)度。10.1不開坡口對(duì)接 鋼板厚度mm 焊縫形式 間隙mm 焊條直徑mm 電流強(qiáng)度平均值（A） 平焊 立仰焊3~4 單面 1 3 120 1105~6 雙面 1~1.5 4~5 180~260 164~23010.2V型坡口對(duì)接 鋼板厚度mm 層數(shù) 焊條直徑mm 電流強(qiáng)度平均值 第一層 以后各層 平焊 立、橫仰焊6~8 2~3 3 4 120~180 90~16010 2~3 3~4 5 140~260 120~16012 3~4 4 5 140~260 120~16014 4 4 5~6 140~260 120~16016~18 4~6 4~5 5~6 140~260 120~16010.3搭接與角接 鋼板厚度mm 層數(shù) 焊條直徑mm 電流強(qiáng)度平均值 第一層 以后各層 平焊 立焊 仰焊4~6 1~2 3~4 4 120~180 100~160 90~1608~12 2~3 4~5 5 160~180 120~230 120~16014~16 3~4 4~5 5~6 160~320 120~230 120~16018~20 4~5 4~5 5~6 160~320 230~230 120~16011、焊接金屬結(jié)構(gòu)架時(shí)，應(yīng)先從最短的焊縫開始，集中的焊縫應(yīng)跳開焊，長焊縫應(yīng)采取分段退焊法焊接，防止受熱集中而產(chǎn)生焊件變形。

12、焊縫在外觀上應(yīng)符合下列要求：12.1焊縫表面光潔，寬窄均勻整齊，根部應(yīng)焊透。12.2焊縫表面凸出管皮高度（加強(qiáng)面）12.2.1轉(zhuǎn)動(dòng)管子的焊接，其高度為1.5~2mm，但不得大于管壁厚度的30%。

12.2.2不轉(zhuǎn)動(dòng)管子的焊接，其高度為2~3mm，但不得大于管壁厚度的40%。12.2.3加強(qiáng)面的寬度，應(yīng)焊出坡口邊緣2~3mm。

13、管壁厚度在10mm以內(nèi)時(shí)，咬邊的深度不得大于0.5mm，長度不得大于25mm，所有咬邊在總長度不得大于焊縫總長度的25%。14、焊接完成經(jīng)檢查合格后，應(yīng)及時(shí)按照管身所用方式及標(biāo)準(zhǔn)對(duì)焊縫進(jìn)行內(nèi)外防腐。

5.鋼管焊接的主要控制要點(diǎn)

1、焊工必須經(jīng)過培訓(xùn)、考核合格，獲得有關(guān)部門發(fā)給的合格證后，方可持證上崗施焊。

2、焊條的技術(shù)性能應(yīng)符合下列要求：2.1電焊條2.1.1焊條涂料要均勻、堅(jiān)固，無顯著裂紋，無成片剝落。2.1.2容易起電弧、燃燒、熔化均勻，無過大的金屬和熔渣飛濺，無因焊條不能連續(xù)熔化而產(chǎn)生的“焊瘤”。

2.1.3熔渣應(yīng)均勻蓋住熔化金屬，冷卻后易于除掉。2.1.4熔化金屬無氣孔、夾渣和裂紋。

2.1.5天氣潮濕，焊條的存放時(shí)間過長時(shí)的，應(yīng)按照焊條廠的技術(shù)要求進(jìn)行烘干，如烘干后仍不符合要求，不得用于管道焊接。2.2、氣焊條2.2.1焊條應(yīng)熔化穩(wěn)定，無過大的飛濺。

2.2.2焊縫表面無氣孔。3、焊接前，應(yīng)將焊口兩側(cè)各不少于10mm范圍內(nèi)的鐵銹、污垢、油蠟等清除干凈，直至露出金屬光澤。

焊接過程中應(yīng)采取措施，防止受雨水、污水的侵襲。3、點(diǎn)焊應(yīng)符合下列要求：4.1點(diǎn)焊所用的焊條性能，點(diǎn)焊焊縫的質(zhì)量，均應(yīng)與焊接相同。

4.2鋼管的縱向焊縫（包括螺紋管焊縫）端部，不得進(jìn)行點(diǎn)焊。4.3點(diǎn)焊厚度，應(yīng)與第一層焊接厚度相似，其焊縫根部必須焊透。

點(diǎn)縫長度和間距，可參照下表規(guī)定：管徑（mm） 點(diǎn)焊長度（mm） 環(huán)向點(diǎn)焊（處）350~500 50~60 5600~700 60~70 6≥800 80~100 點(diǎn)焊間距不宜大于400mm5、管道接口的焊接，應(yīng)注意焊接操作順序和方法，防止受熱集中而產(chǎn)生內(nèi)應(yīng)力。6、多層焊接，第一層焊縫根部必須均勻焊透并不得燒穿，在焊接以后各層時(shí)，應(yīng)將前一層熔渣全部清除干凈。

每層焊縫厚度一般為焊條直徑的0.8~1.2倍。各層引弧點(diǎn)和熄弧點(diǎn)均應(yīng)錯(cuò)開。

7、在炎熱天氣，焊接鋼管管道的閉合接口和異型管件，應(yīng)選擇在當(dāng)天氣溫低的時(shí)候進(jìn)行，以減少溫度應(yīng)力。8、焊接電流一般可采用下式計(jì)算。

8.1平焊I=kd式中I—電流（安培）d—焊條直徑（mm）k—系數(shù)，根據(jù)焊條決定一般取35~508.2立焊和橫焊，電流比平焊少5~10%。8.3仰焊，電流比平焊少10~15%。

9、焊縫的焊接層數(shù)，焊條直徑和電流強(qiáng)度，應(yīng)根據(jù)被焊鋼板的厚度，坡口形式和焊口位置決定，一般應(yīng)按下表選用。但橫、立焊時(shí)，焊條直徑不應(yīng)超過5mm，仰焊時(shí)，焊條直徑不應(yīng)超過4mm。

10、電弧焊接的焊接層數(shù)、焊條直徑及電流強(qiáng)度。10.1不開坡口對(duì)接鋼板厚度mm 焊縫形式 間隙mm 焊條直徑mm 電流強(qiáng)度平均值（A）平焊 立仰焊3~4 單面 1 3 120 1105~6 雙面 1~1.5 4~5 180~260 164~23010.2V型坡口對(duì)接鋼板厚度mm 層數(shù) 焊條直徑mm 電流強(qiáng)度平均值第一層 以后各層 平焊 立、橫仰焊6~8 2~3 3 4 120~180 90~16010 2~3 3~4 5 140~260 120~16012 3~4 4 5 140~260 120~16014 4 4 5~6 140~260 120~16016~18 4~6 4~5 5~6 140~260 120~16010.3搭接與角接鋼板厚度mm 層數(shù) 焊條直徑mm 電流強(qiáng)度平均值第一層 以后各層 平焊 立焊 仰焊4~6 1~2 3~4 4 120~180 100~160 90~1608~12 2~3 4~5 5 160~180 120~230 120~16014~16 3~4 4~5 5~6 160~320 120~230 120~16018~20 4~5 4~5 5~6 160~320 230~230 120~16011、焊接金屬結(jié)構(gòu)架時(shí)，應(yīng)先從最短的焊縫開始，集中的焊縫應(yīng)跳開焊，長焊縫應(yīng)采取分段退焊法焊接，防止受熱集中而產(chǎn)生焊件變形。

12、焊縫在外觀上應(yīng)符合下列要求：12.1焊縫表面光潔，寬窄均勻整齊，根部應(yīng)焊透。12.2焊縫表面凸出管皮高度（加強(qiáng)面）12.2.1轉(zhuǎn)動(dòng)管子的焊接，其高度為1.5~2mm，但不得大于管壁厚度的30%。

12.2.2不轉(zhuǎn)動(dòng)管子的焊接，其高度為2~3mm，但不得大于管壁厚度的40%。12.2.3加強(qiáng)面的寬度，應(yīng)焊出坡口邊緣2~3mm。

13、管壁厚度在10mm以內(nèi)時(shí)，咬邊的深度不得大于0.5mm，長度不得大于25mm，所有咬邊在總長度不得大于焊縫總長度的25%。14、焊接完成經(jīng)檢查合格后，應(yīng)及時(shí)按照管身所用方式及標(biāo)準(zhǔn)對(duì)焊縫進(jìn)行內(nèi)外防腐。

6.焊管道應(yīng)該注意什么

滿意答案'。

懶蟲~z Z5級(jí)2011-11-07船舶基本都是鋼板，和管道焊接是不一樣的，管道的焊接程序就是打底，填充，蓋面。而且焊接方式也會(huì)隨著管件的材質(zhì)，壓力和介質(zhì)而改變。

焊接是沒什么注意的，如果要探傷的話，就是在保證焊接質(zhì)量的同時(shí)也要保證外觀能說的過去，有些監(jiān)理可是很挑剔的。 追問： 那你知道逆變試焊機(jī)優(yōu)''缺點(diǎn)嗎？ 回答： 你說的是直流焊機(jī)吧！我用的都是直流的，焊管道都是直流的，交流只是在鋼板焊接上用的多，至于缺點(diǎn)還是無從說起。

補(bǔ)充： 你說的是直流焊機(jī)吧！我用的都是直流的，焊管道都是直流的，交流只是在鋼板焊接上用的多，至于缺點(diǎn)還是無從說起。 補(bǔ)充： 優(yōu)點(diǎn)就是電流溫和，穩(wěn)，安全性能好點(diǎn)，應(yīng)用范圍廣泛。

缺點(diǎn)我只知道貴。 追問： 你補(bǔ)充的我都知道！我的意思就是想知道這逆變試焊機(jī)該怎么去理解？能把它理解成直流機(jī)？ 回答： 直流是直流，交流是交流，還要怎么理解！都是逆變 追問： 先謝謝了，有不懂的在請教你。
